沙特阿美标准节流压井管汇结构设计

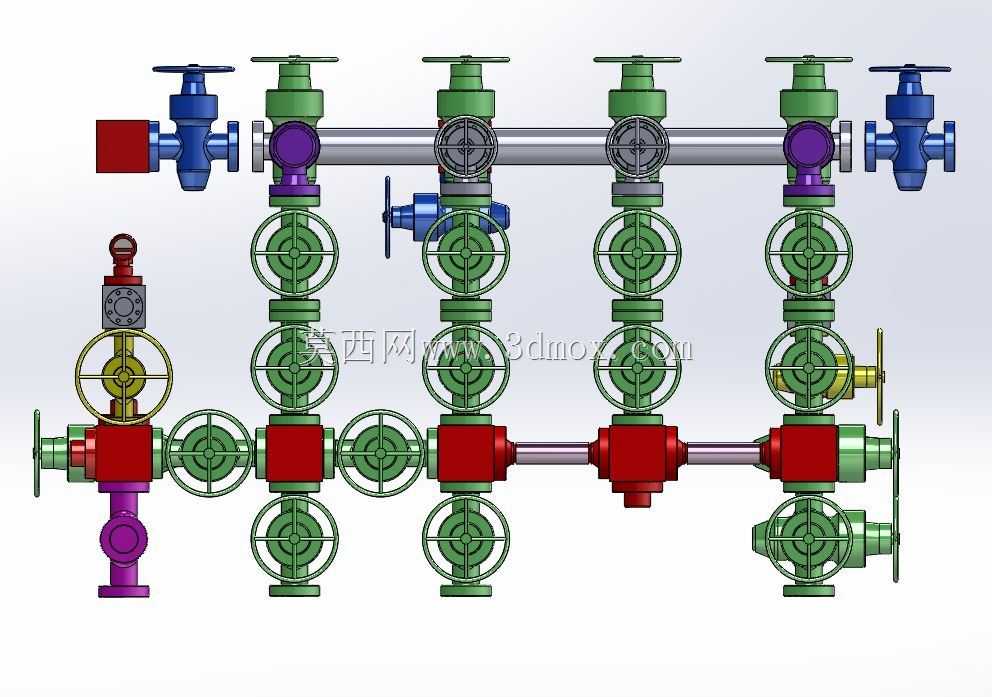

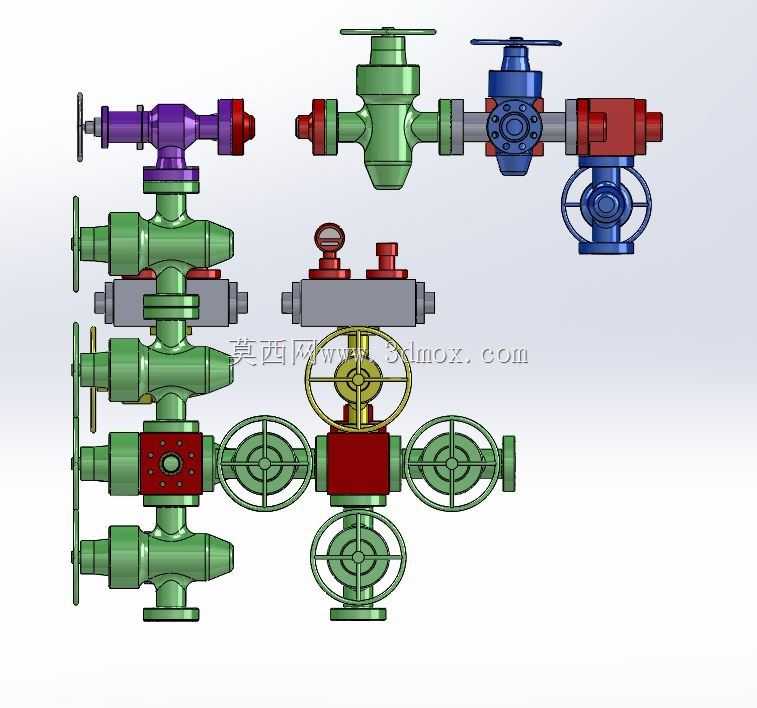

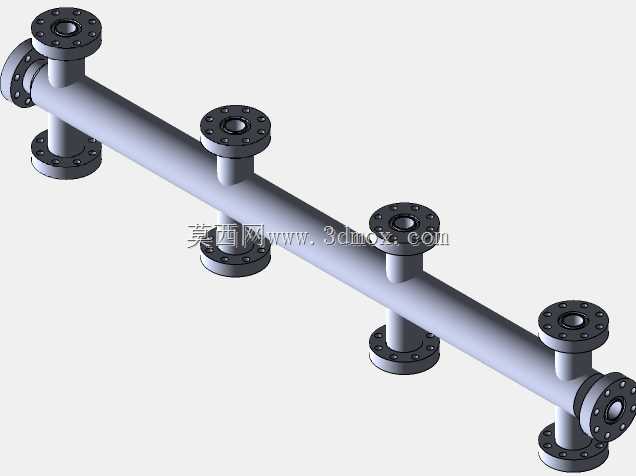

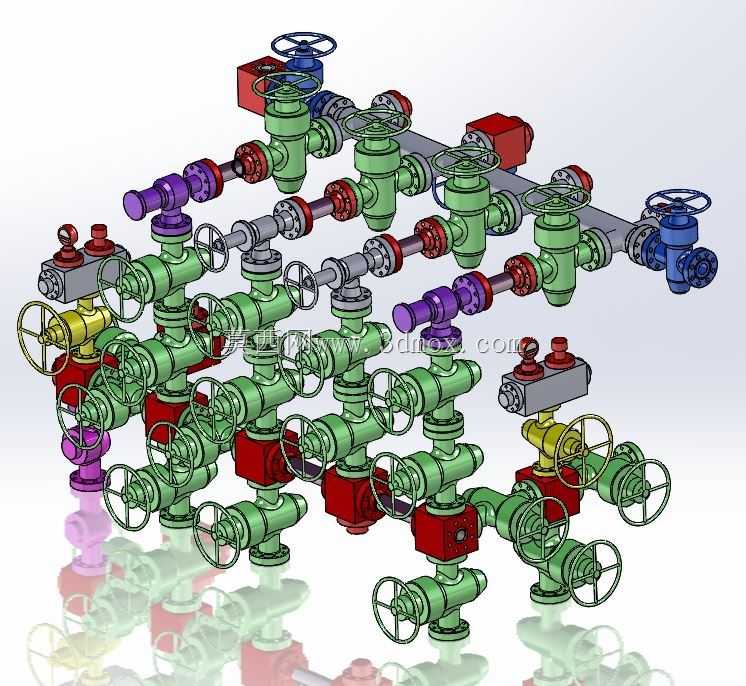

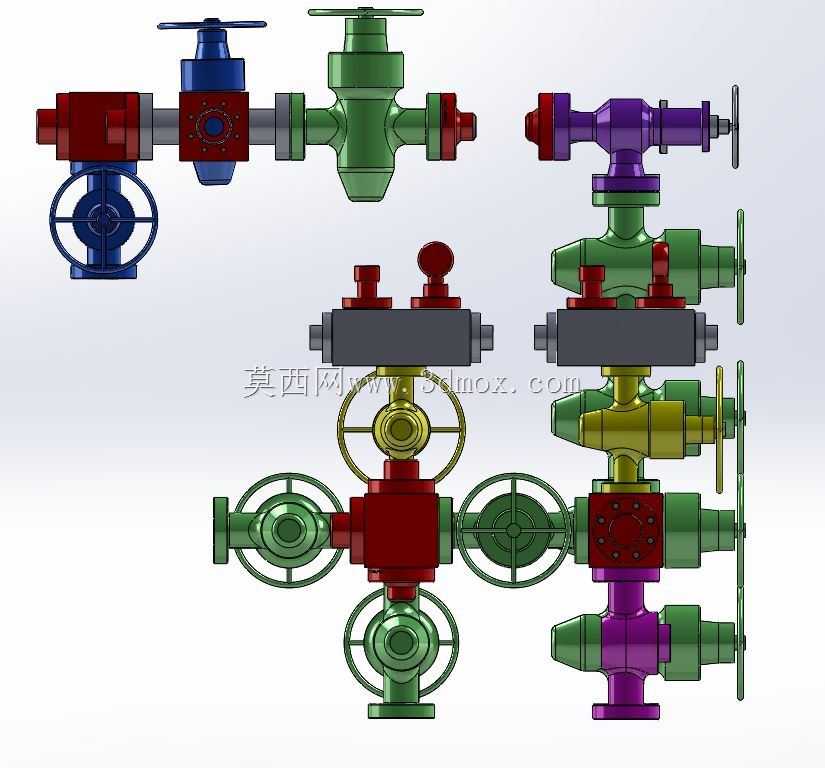

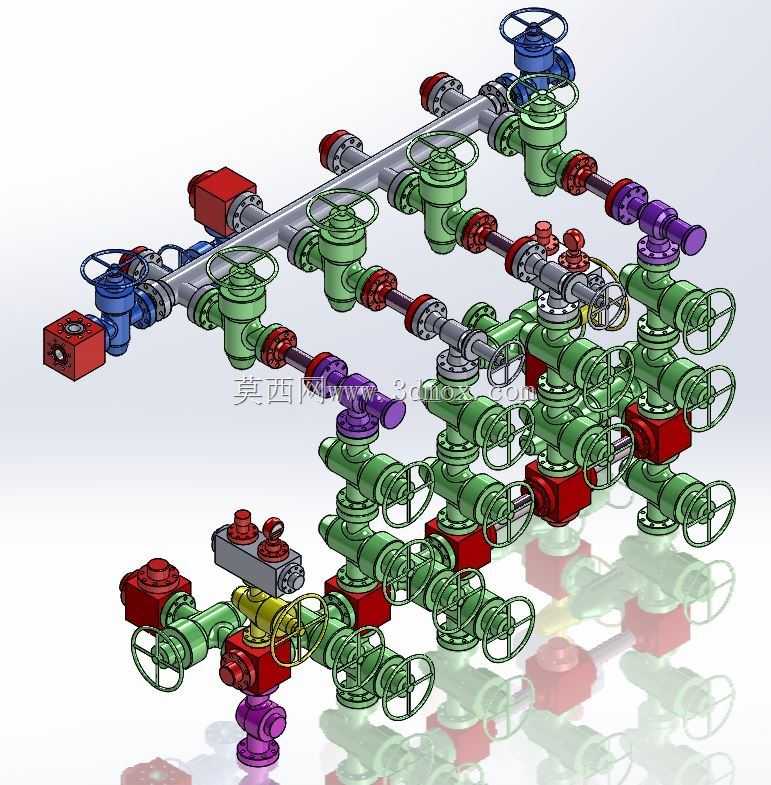

这套管汇结构针对油气钻采作业的井控场景设计，适配沙特阿美严苛的现场作业规范，核心承担钻井、修井作业过程中的节流控压、压井作业介质输送功能，是井控系统里保障井口压力可控的核心组成单元。从结构布局来看，整套管汇采用多通路集成式排布，设置10K压力等级上游支路、5K压力等级下游支路，不同压力等级的流道通过法兰密封结构实现可靠隔断与连通，避免不同压力区间的介质串流引发作业风险。每一条支路上都配置了带手轮操作的截止类阀件，手轮的排布位置充分考虑现场操作人员的操作可达性，相邻手轮之间预留足够的操作空间，避免操作时出现干涉，即便操作人员佩戴厚重的劳保防护手套，也能顺利完成阀件的开关与开度调节动作。管汇上的阀件采用不同色彩做功能区分，绿色主体阀件承担常规通路的通断控制，紫色阀件对应节流调节功能段，蓝色阀件设置在管汇的进出端边界，红色块状部件为阀件的驱动执行端与压力监测模块安装位，现场作业人员可通过色彩快速识别不同功能部件，降低误操作概率。设计过程中充分考虑现场安装的边界条件，整套管汇采用模块化集成布局，所有阀件、连接管段、监测接口都集成在统一的安装基准上，不需要现场零散拼接管路，可直接整体吊装与井口装置对接，大幅缩减现场安装的作业周期。流道的转弯位置均采用大圆弧过渡结构，减少高压含砂介质流经时的冲蚀磨损，延长整套设备的井下作业服役周期。各连接法兰的密封面采用金属密封结构，适配高压工况下的密封可靠性要求，避免高压介质泄漏引发的井控风险。管汇上预留的压力监测接口位置，充分考虑现场仪表的安装与读数视角，操作人员在常规巡检站位即可直接读取压力数值，不需要额外调整站位或者增设辅助观察装置。针对现场可能出现的应急操作需求，管汇的旁通通路设置了冗余设计，即便单一支路的阀件出现故障，也可快速切换至备用通路完成作业，不需要停钻拆解维修，保障钻采作业的连续性。整套结构的重心经过校核，整体吊装时不会出现偏斜问题，底部的支撑点位与现场常用的安装基座尺寸完全匹配，不需要额外加工过渡连接件即可完成固定。
