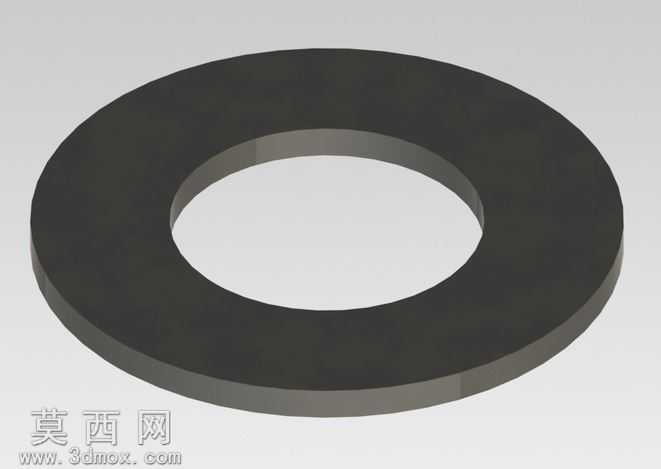

汤普森对接螺杆用平垫圈三维建模作品

本作品为适配汤普森对接螺杆的平垫圈三维建模成果，建模过程依托参数化设计逻辑开展，首先依据枪械紧固件的实际装配尺寸要求，确定垫圈的内外径参数、厚度公差，以保证后续装配时能够与对应螺杆、安装基面完美贴合，避免出现装配间隙过大或者无法套入的问题。建模初始阶段先绘制二维截面草图，对环形轮廓的同轴度进行严格约束，确保内外圆的圆心完全重合，从根源上避免垫圈偏心带来的受力不均问题，完成草图校验后通过拉伸特征生成垫圈的基础实体，整体造型为标准的扁平环形结构，没有多余的异形结构，符合平垫圈的通用形态特征。材质设置上选用枪械紧固件常用的发黑处理钢材材质，渲染阶段调整材质的金属度、粗糙度参数，还原钢制垫圈经表面氧化处理后的哑光深黑质感，同时添加细微的表面磨砂纹理，避免渲染效果过于光滑失真，光影渲染时采用柔和的环境光搭配定向主光源，清晰呈现垫圈的厚度层次、环形轮廓的边缘倒角细节，边缘处做了极小的倒角处理，既符合实际五金零件的去毛刺加工工艺，也能在渲染时避免边缘出现锐利的黑边失真问题。结构设计上充分考虑该垫圈的实际使用场景，作为汤普森枪械对接螺杆的配套垫片，其核心作用是分散螺杆锁紧时的接触面压力，保护被连接件的表面不被螺杆端头刮损，同时提升锁紧结构的防松稳定性，因此建模时严格控制垫圈的上下端面平面度参数，保证两个端面完全平行，避免装配后出现偏载问题。整体建模过程遵循机械设计的公差配合要求，所有尺寸参数均参考实物测绘数据设定，既保证了三维模型的外观还原度，也确保模型可直接用于后续的虚拟装配验证、结构受力仿真等工作，模型的拓扑结构规整，没有冗余的面片或者破面问题，可兼容多数主流三维工程软件的导入编辑需求，能够满足枪械结构演示、紧固件装配教学等多场景的使用要求。
