直插式压电有源蜂鸣器电子元件结构

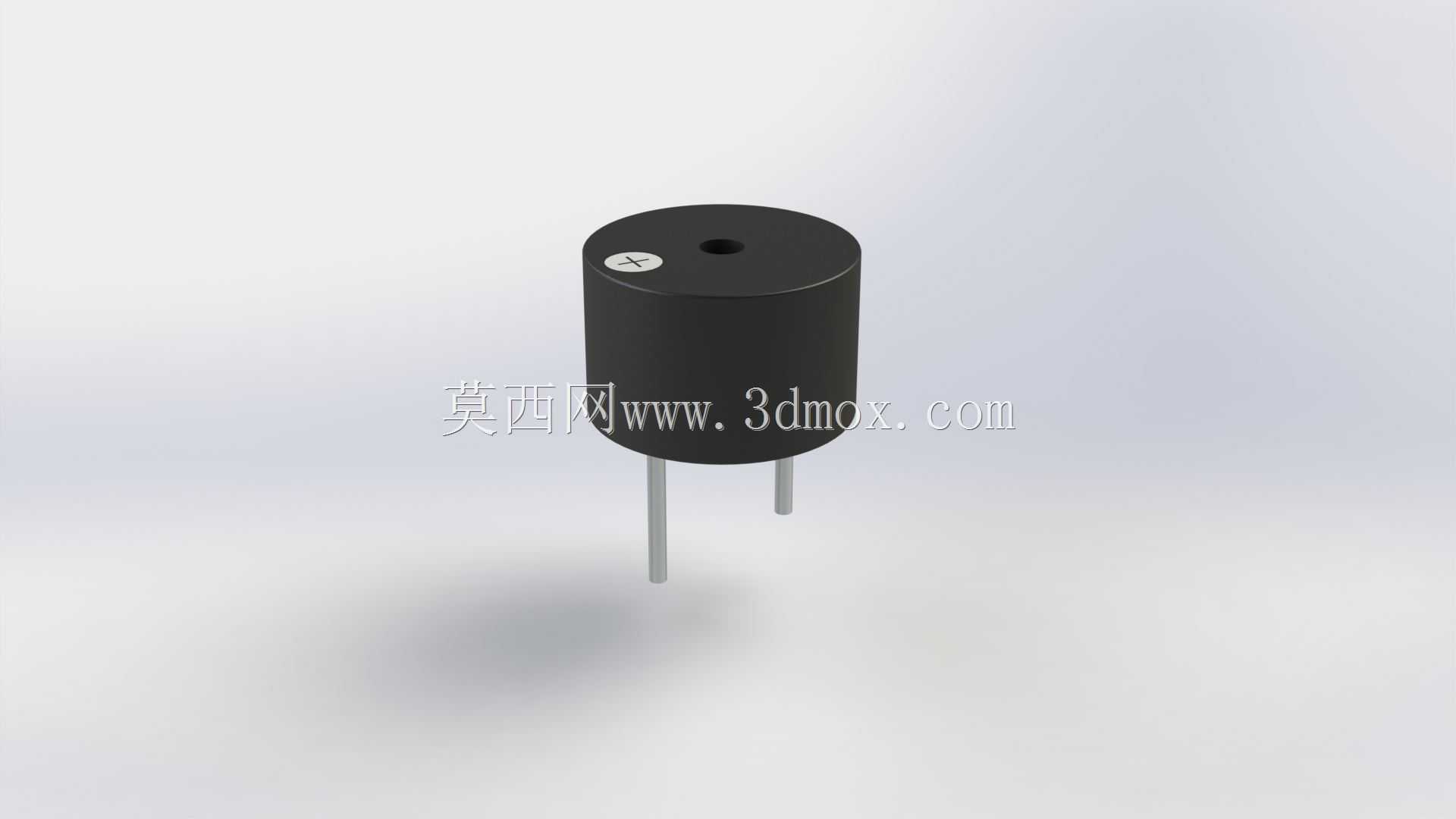

在各类工业控制板卡、消费电子主板、智能设备预警模块的设计选型中，直插式压电蜂鸣器是出现频率极高的音频提示器件，不同于贴片式蜂鸣器对回流焊工艺的适配要求，这款双引脚直插结构的蜂鸣器，更适配手工焊接、小批量试制、工控板厚铜焊盘的装配场景，在教学实验板、简易机器人控制板、低压配电提示模块中应用广泛。从功能实现逻辑来看，这款蜂鸣器依靠内部压电陶瓷圆盘的逆压电效应工作，当引脚通入匹配的驱动电流时，压电陶瓷带动配套的弹性金属圆盘产生高频振动，进而发出频率固定的提示音频，和LED的光信号提示形成互补，光信号容易受现场光线遮挡、操作人员视线角度影响出现漏看，而音频信号可以覆盖设备周边一定范围，不管是操作人员误触设备按键、设备运行出现参数超限、工位物料到位触发检测，都可以通过蜂鸣器的声响传递明确信号，部分场景下还可以通过调整驱动脉冲的通断频率，实现长短音组合的编码提示，传递不同的设备状态信息。从结构设计维度拆解，这款蜂鸣器采用圆柱形黑色塑封外壳，顶部中心开设的出声孔承担谐振腔出声的作用，顶部一侧的极性标识点可以帮助焊接人员快速区分正负极，避免反接导致的音量不足、器件不工作问题；外壳采用阻燃ABS材质注塑成型，既可以保护内部压电振子、驱动线路不受外界粉尘、潮气侵蚀，也能在波峰焊过程中耐受短时高温，避免外壳变形影响内部谐振结构。双直插引脚采用镀锡铜材质，引脚间距符合通用2.54mm网格PCB的设计规范，设计PCB封装时只需要按照引脚直径预留合适的金属化过孔，在外壳投影区域预留对应的禁布区即可，不需要额外设计固定卡扣或者安装孔，依靠引脚焊接的强度就可以满足常规场景下的抗振动要求，器件整体高度控制在常规直插元件的高度区间内，不会给外壳装配带来干涉问题。做整机结构校核时需要注意，蜂鸣器出声孔方向要尽量对准设备外壳的出声格栅位置，避免被结构件完全遮挡导致音量衰减，若设备需要更高的提示音量，也可以在出声孔位置设计简单的导音锥结构，提升声音的传播效率；如果是应用在强电磁干扰的工业现场，还可以在蜂鸣器驱动引脚旁并联滤波电容，避免干扰信号导致蜂鸣器出现误触发的异响。
