Chogori3针外螺纹公接连接器结构

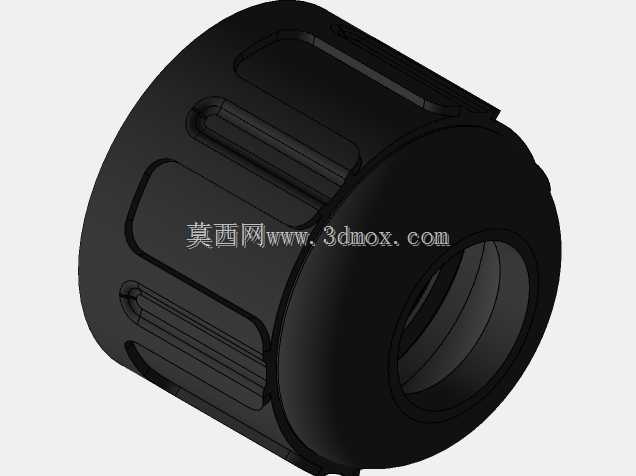

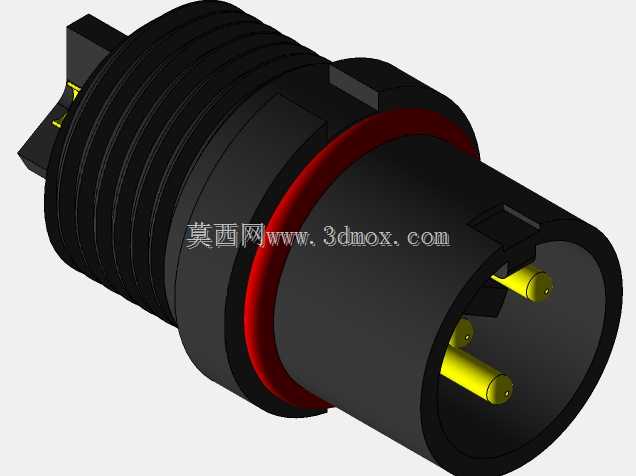

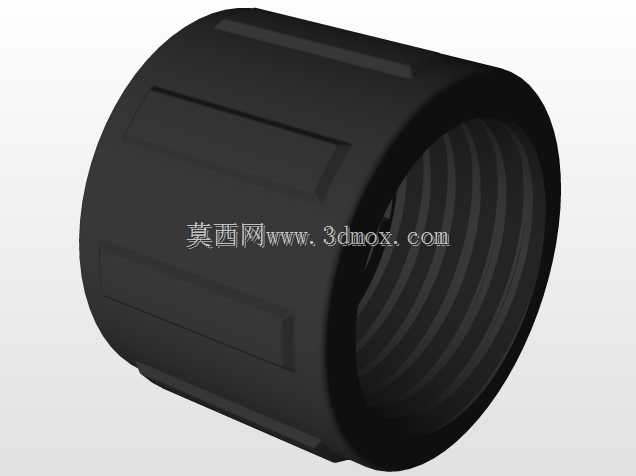

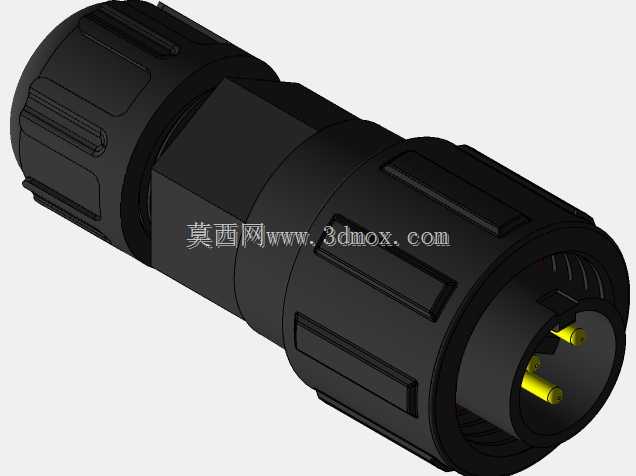

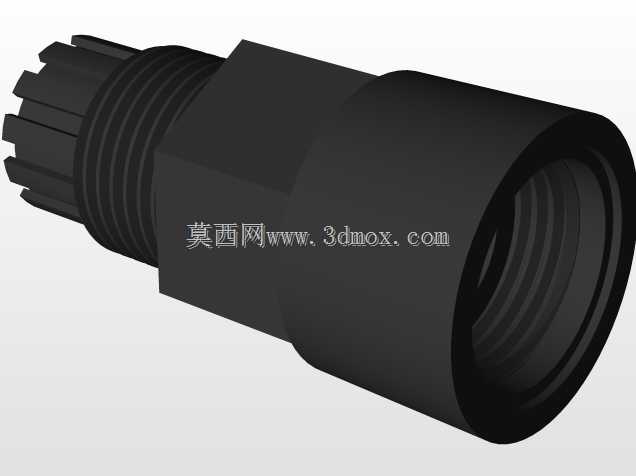

这款3针公接头属于工业圆形电连接器范畴，在户外工业设备、通讯基站、新能源小型供电单元、户外检测传感装置的线缆对接场景中应用广泛，主要承担多芯低压信号或小功率供电的线缆转接功能，可在有淋水、粉尘的户外工况下实现稳定的电气连接，避免接头内部触点受潮、进尘引发的接触不良或短路问题。从结构设计来看，整体采用分段式圆柱构型，尾部为线缆锁紧结构，带有多道轴向防滑棱，方便现场施工人员徒手拧动尾部螺帽，完成线缆的夹紧固定，无需额外专用工具即可实现线缆抗拉固定，防止线缆受外力拉扯时触点脱焊。接头中部为六角构型的拧动受力位，适配标准开口扳手，在对接锁紧时可施加足够扭矩，保证对接端密封圈的压缩量满足防护等级要求，不会出现拧接过松导致密封失效、或是拧接过紧导致壳体开裂的问题。对接端内部设置三根黄铜插针，插针采用180°直式布局，适配焊接式接线工艺，插针根部做了台阶限位，焊接装配时可避免插针受外力出现轴向窜动，保证对接时插针与母端插孔的同轴度，减少插针偏磨导致的接触电阻增大问题。插针外围设置绝缘基座，将三根插针完全隔离，避免极间爬电距离不足引发的绝缘失效，绝缘基座采用耐温工程塑料材质，可承受焊接时的短时高温，不会出现基座熔融变形的问题。对接端外圈设置外螺纹结构，与对应母接头的内螺纹配合实现轴向锁紧，螺纹配合面预留了密封圈安装槽，装配时密封圈被均匀压缩，填充螺纹配合间隙，实现径向密封。外形尺寸方面，整体外径适配常规小规格圆形连接器的安装开孔，尾部线缆入口适配指定线径的多芯护套线，安装时无需额外扩孔，可直接替换同规格的同类型连接器，对接时的轴向插入长度控制在合理范围，不会在设备内部占用过多布线空间，适配紧凑舱体内的布线需求。壳体表面的防滑棱除了方便徒手操作，还可增加壳体表面的散热面积，在小功率供电场景下可及时散发插针接触产生的微量热量，避免接头内部温度持续累积加速绝缘件老化。整体结构没有多余的冗余设计，所有构型都服务于接线操作便利性、连接可靠性、环境防护性这几个核心需求，建模时对插针倒角、螺纹退刀槽、密封圈槽的尺寸公差都做了合理预留，可直接用于结构选型验证、装配干涉检查，也可作为同类型连接器改型设计的参考基准，帮助结构工程师快速完成线缆对接部分的方案设计，减少重复建模的工作量。
