模块化塑料输送网带配套链轮组件结构

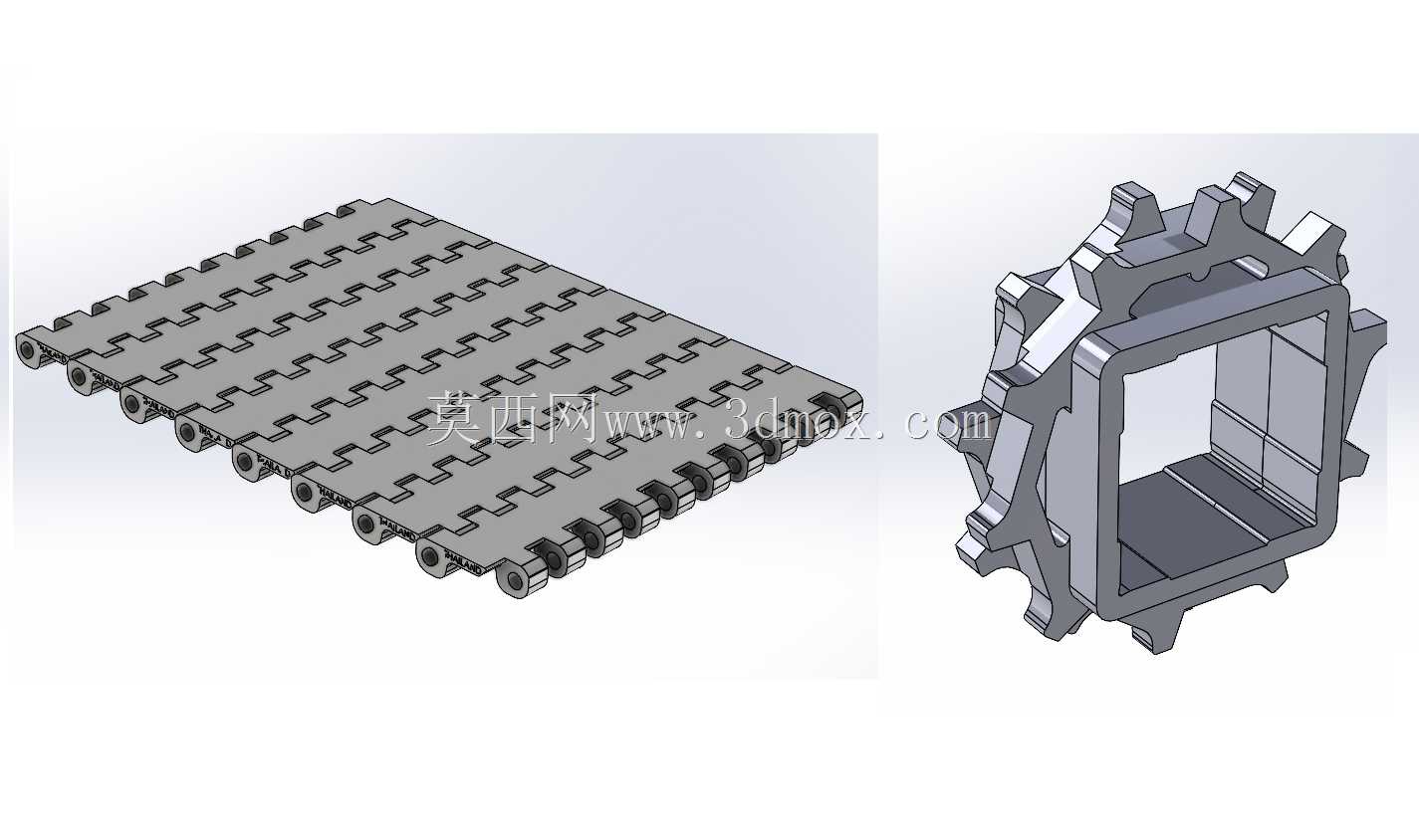

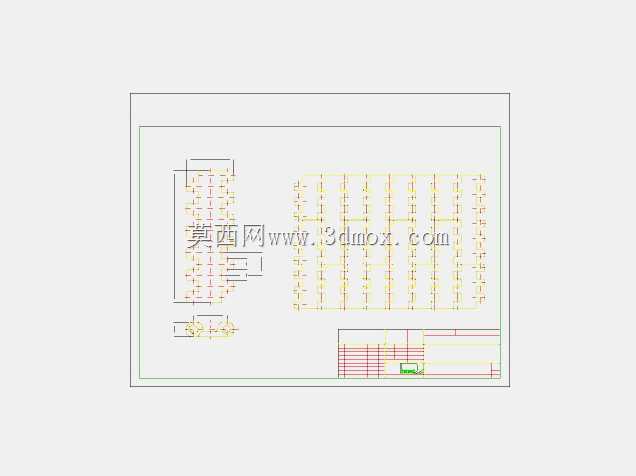

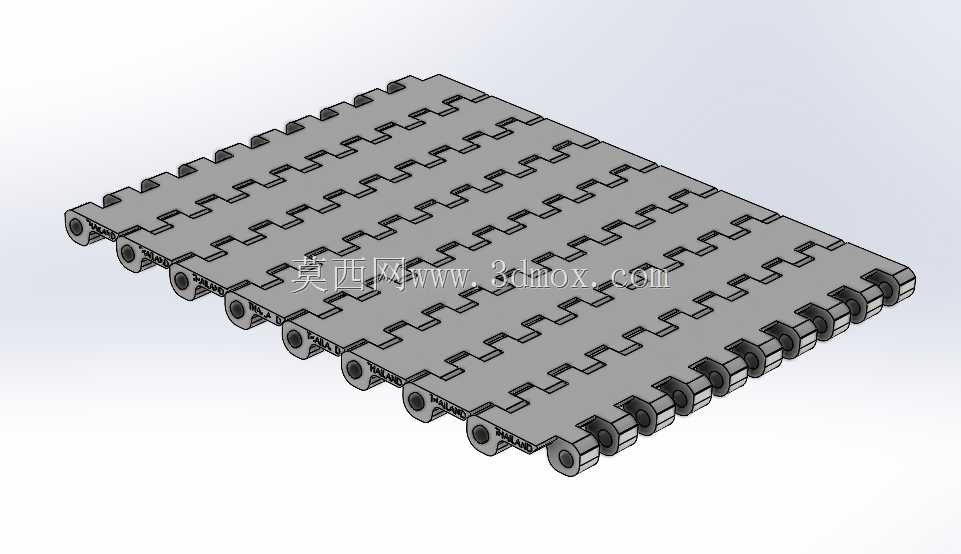

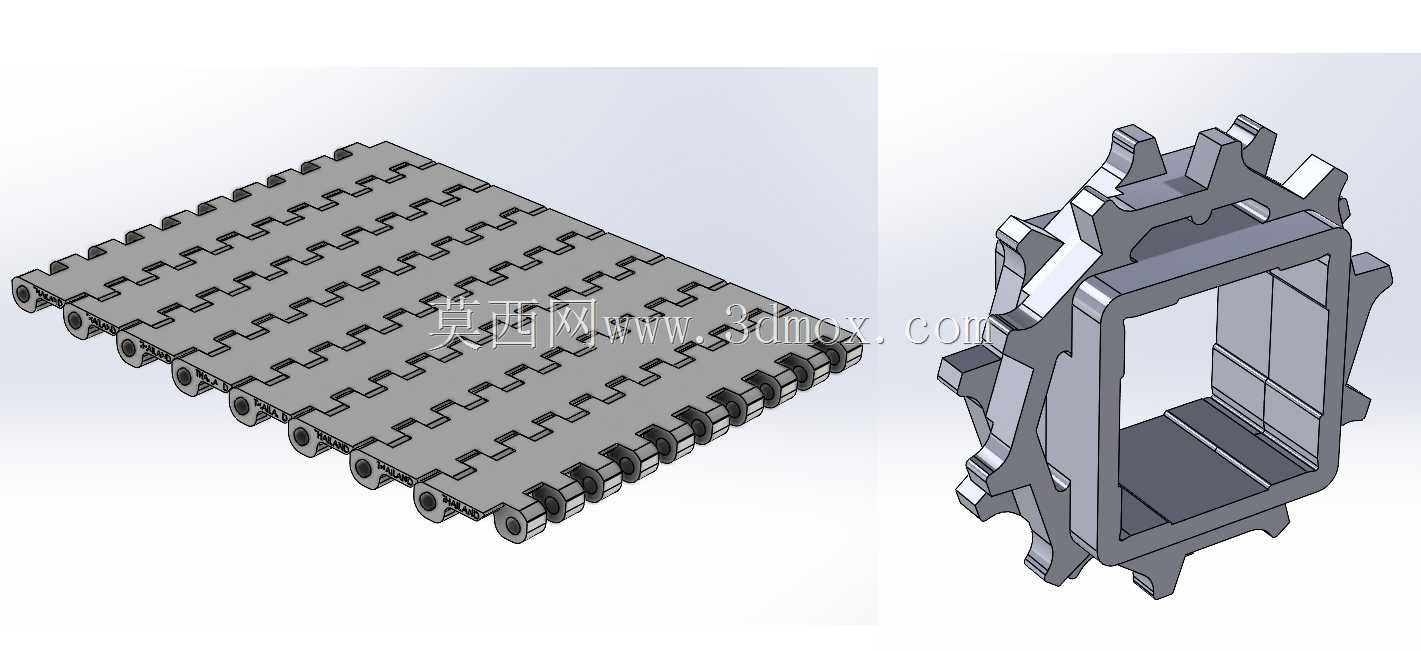

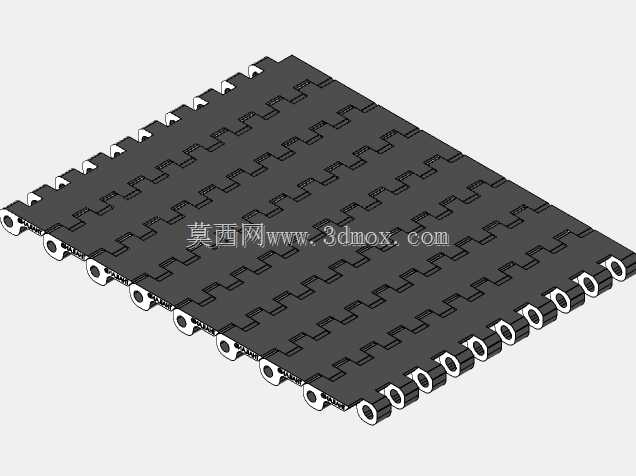

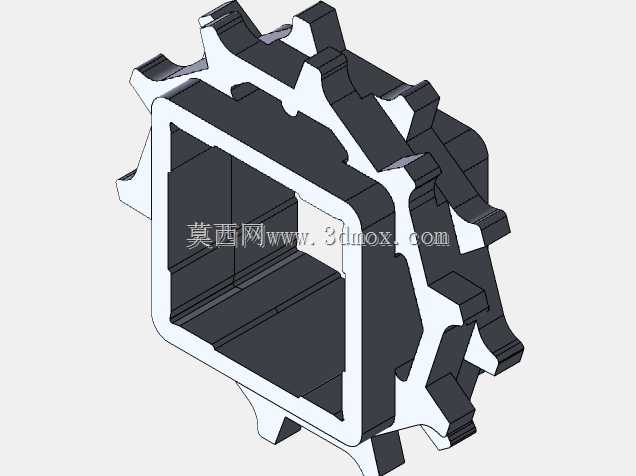

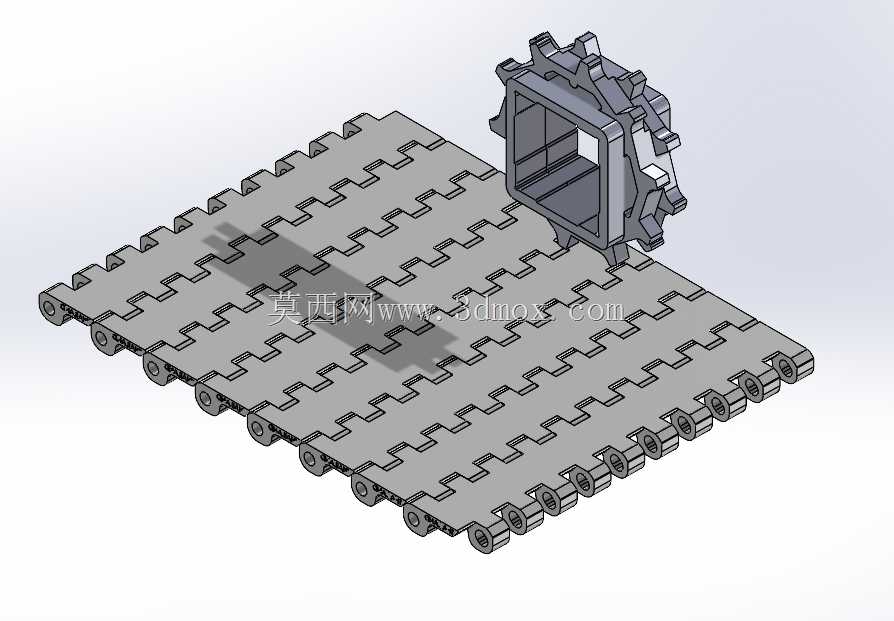

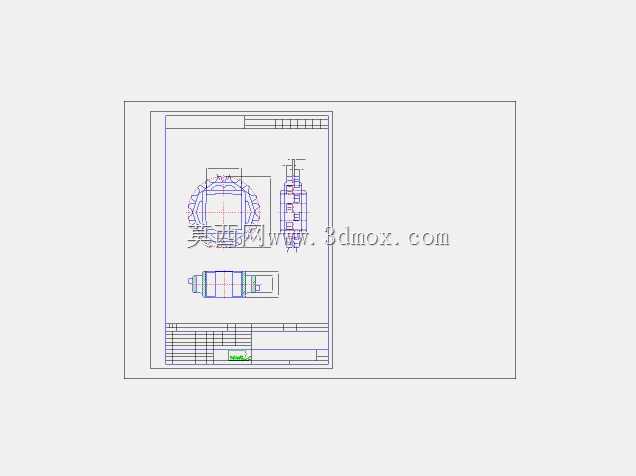

这套模块化塑料输送组件，核心由互锁拼接式塑料链板与配套驱动链轮构成，主要适配轻工生产、食品包装、日化灌装等场景的水平输送工段，也可根据布局需求搭配转弯模块实现小半径转向输送，相比传统皮带输送，这类塑料模块网带耐磨损、易拆装，单节链板损坏后无需整体更换带体，仅需替换对应模块即可快速恢复生产，大幅降低产线停机维护时长。从设计逻辑来看，链板单元采用对称互锁卡扣结构，相邻链板通过侧边的凹凸卡位嵌合，底部的销轴孔位同轴度公差控制在0.1mm以内，保证穿入连接销轴后整带运行无卡滞，不会出现局部凸起剐蹭输送物料的问题；链板上表面的防滑齿纹排布经过反复验证，既可以增大与纸箱、塑料包装件的摩擦力避免输送打滑，又不会因为齿纹过深积留生产碎屑，日常清洁时仅需高压气吹即可完成表面清理。配套的驱动链轮采用与链板节距完全匹配的齿形设计，齿面做了圆弧过渡处理，啮合时不会硬刮链板的卡位结构，链轮中心的轴孔预留了键槽与顶丝孔位，可适配市面多数输送设备的主动轴安装尺寸，安装时仅需保证链轮与机架两侧的导向条平行度偏差不超过0.2mm，即可避免运行过程中出现网带跑偏的问题。在安装边界上，单节链板的拼接节距为25.4mm，整带宽度可根据产线需求自由增减链板列数，最小可适配100mm宽度的窄幅输送，最大可拼接至1200mm宽度的重载输送场景；链轮的分度圆直径为120mm，安装时主动轴中心距输送面的高度需预留80mm的安装空间，机架两侧的导向条需贴合链板底部的导向凸台，凸台与导向条的单侧间隙控制在0.5-1mm之间，既可以给热胀冷缩预留形变空间，又不会因为间隙过大导致网带蛇形走位。这类模块化组件的设计核心是降低非标输送设备的设计周期，工程师在做输送线方案时，无需从零绘制链板与链轮的啮合结构，直接调用该模块调整宽度、长度参数即可快速完成整机布局，同时配套的链轮安装位已经做了标准化处理，可直接匹配常规的减速电机输出轴尺寸，减少了重复建模的工作量，也能避免自行绘制啮合结构时出现节距不匹配导致的运行干涉问题。实际生产应用中，这类塑料模块组件还可根据输送物料的特性更换不同表面结构的链板单元，比如输送易碎玻璃制品时可更换表面带硅胶垫的模块，输送高温烘干工段物料时可更换耐高温PPS材质的链板单元，无需改动链轮与机架结构即可快速适配不同工况，适配性远高于传统一体式输送皮带。
