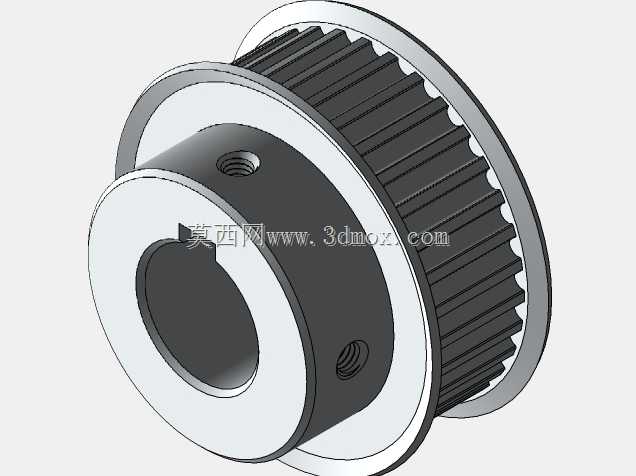

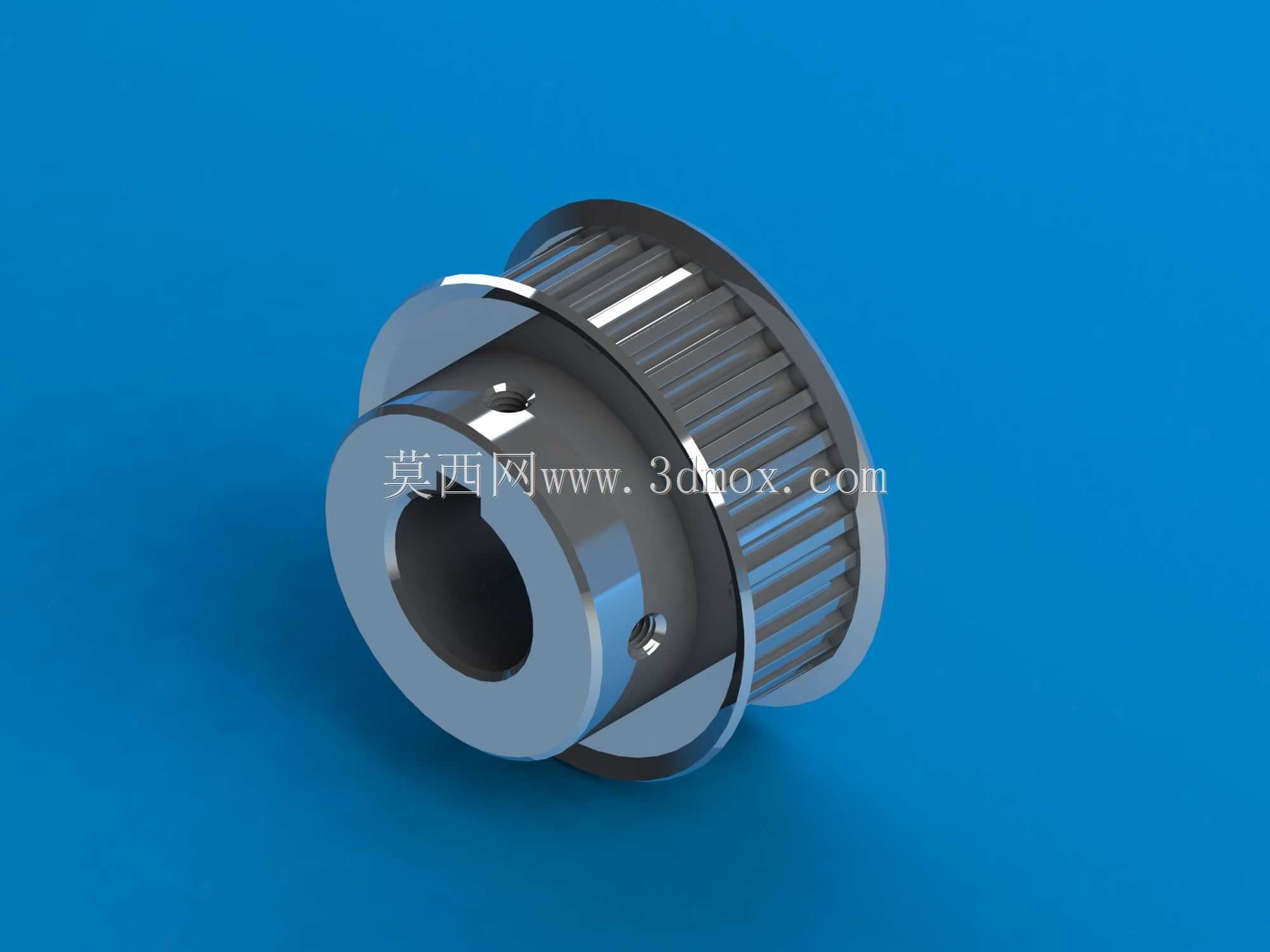

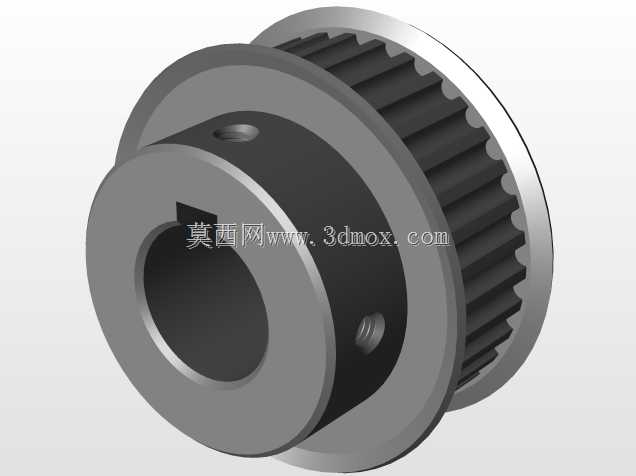

HTD3M型34齿同步带轮传动结构

在轻工自动化输送、小型精密传动模组、3D打印设备进给轴、桌面级数控雕刻机传动链路这类对传动同步精度有要求的场景里，HTD齿形的同步带轮是应用占比极高的核心传动部件，区别于平带传动的打滑丢转、齿轮传动的中心距限制与噪音问题，圆弧齿同步带轮依托齿形的啮合特性，能在无润滑的紧凑安装空间内实现恒定传动比的动力传递，这款34齿的HTD3规格带轮，正是针对3毫米节距同步带开发的配套传动件。从实际选型适配角度看，这款带轮匹配带宽9毫米的HTD3M同步带，中径尺寸32.465毫米，带轮采用凸台式双边挡边结构，挡边的高度略高于带齿顶面，能在高速运转过程中避免同步带出现轴向窜动掉带的问题，这一点在垂直安装的传动轴系里尤为关键——不少小型升降模组的传动故障，根源就在于带轮未做挡边设计，带体受负载偏移后脱离啮合齿槽直接导致传动失效。带轮的轮毂部分设计有紧定螺钉安装位，安装时可直接将带轮套入对应直径的电机输出轴或者传动轴，通过紧定螺钉顶紧轴面实现周向固定，无需额外加工键槽，对于小扭矩传动场景来说，这种固定方式装配效率更高，也能降低轴类零件的加工成本。设计层面上，带轮的齿形轮廓严格匹配HTD3M带的齿槽参数，齿顶与齿根的圆弧过渡做了优化，能减少带齿啮合过程中的挤压应力集中，延长同步带的使用寿命，轮齿的表面粗糙度控制在合理区间，既不会因为过于粗糙加速带齿磨损，也不会因为过于光滑导致带体与轮面间出现不必要的滑动。安装边界上，这款带轮的轮毂长度、凸台外径都做了适配性设计，在搭配常规深沟球轴承做支撑的轴系里，不会出现轮毂与轴承端盖、安装座壁面发生干涉的问题，中心安装孔的公差选用过渡配合区间，既保证装配时能顺利套入轴件，也能减少运转过程中的同轴度误差，避免带轮偏心带来的传动振动与带体受力不均问题。在实际设备调试过程中，这类带轮安装时需要注意两配对带轮的端面平行度，偏差过大会导致带体单侧受力过快磨损，同时带体张紧力要调整到合理范围，张紧力过大会加剧轴承受力，过小则会出现啮合间隙导致传动丢步，这款带轮的挡边与齿面的同轴度精度，能在合理安装调试后，长期维持稳定的传动精度，满足小型精密设备的传动需求。
