紧凑型立式气动升降输送作业装置

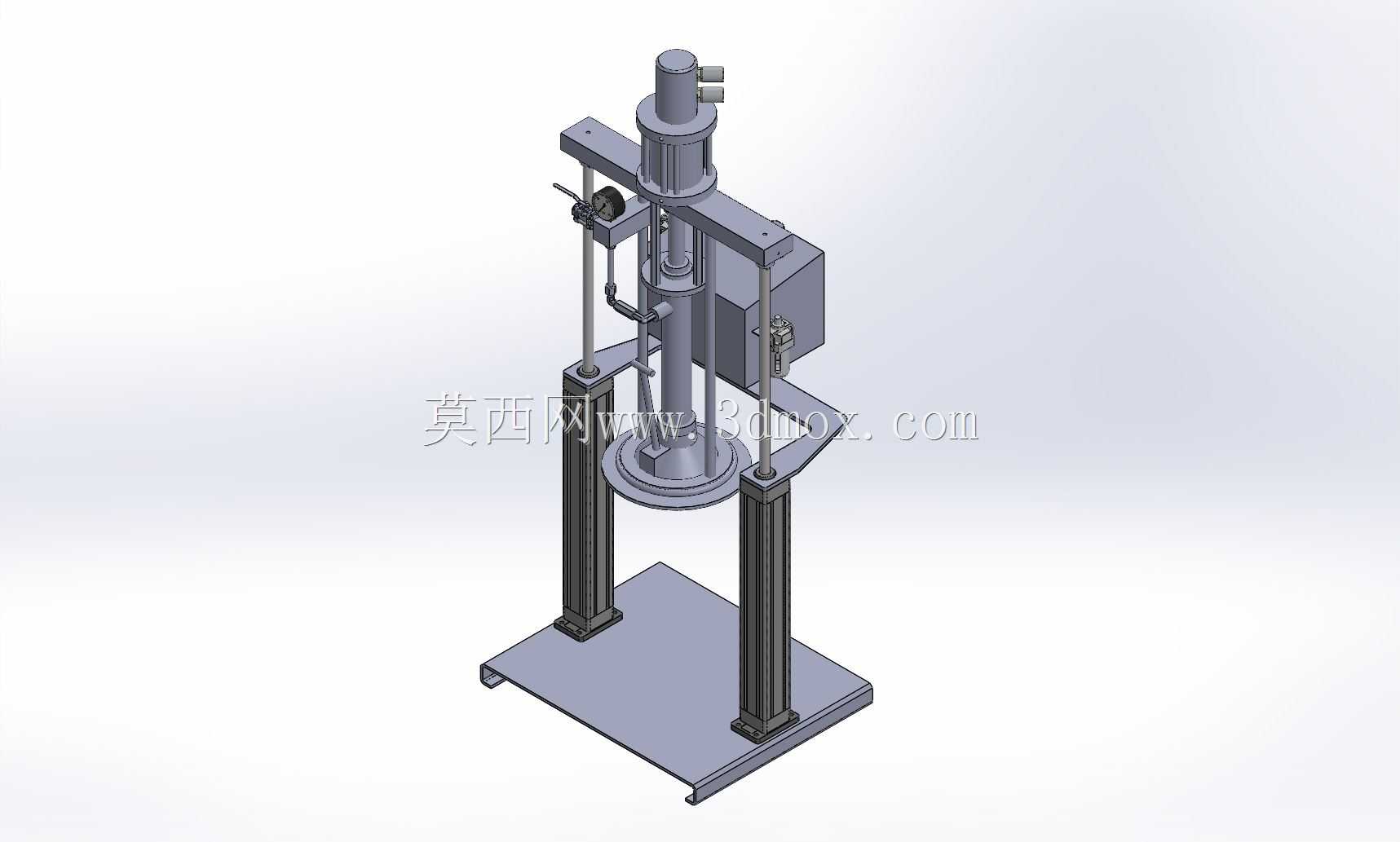

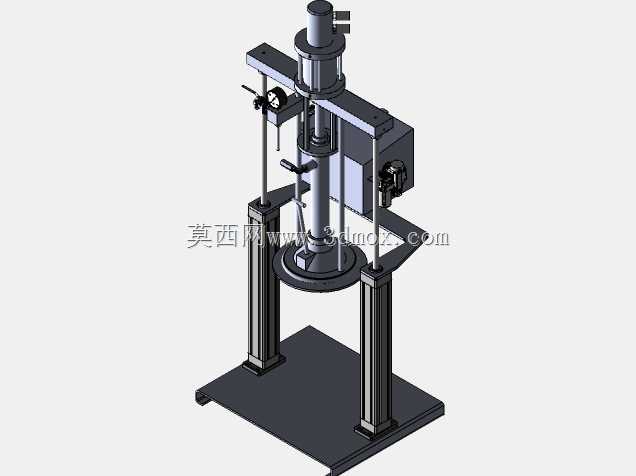

这类紧凑型气动升降装置，多部署在车间狭小工位的物料转运、工件对位场景中，尤其适配油脂加注、小型零部件上下料这类需要稳定垂直位移的作业环节，相比液压升降设备，它无需配套液压站，管路布设更简洁，也不存在液压油泄漏污染工位的隐患，在食品加工配套工位、小型装配线旁的辅助作业点都能看到同类结构的应用。从结构设计逻辑来看，整套装置采用双立柱导向的框架结构，两根平行布置的立式立柱承担主要的导向与侧向载荷承载作用，底部的方形安装底板预留了地脚安装孔位，可直接通过膨胀螺栓固定在车间混凝土地面，也可搭配脚轮做成移动式工位配置，安装边界对场地平整度要求不高，常规硬化地面即可满足安装条件，整体占地尺寸控制在小范围区间，不会占用过多工位通道空间。顶部的气动驱动单元集成了气源处理组件与行程控制元件，驱动杆直接连接下方的作业承载平台，导向结构配合立柱上的线性导向副，能保证平台升降过程中无偏摆，垂直运动精度可满足多数工位的对位需求，不会出现单侧卡滞的问题。设计过程中优先考虑了工位操作的实用性，侧面预留的控制元件安装位可根据实际作业需求加装手动换向阀或者行程触发开关，无需额外搭设安装支架，承载平台的尺寸也适配常规小型工件的放置需求，边缘做了折弯翻边处理，避免工件放置时滑落。整套结构的受力路径清晰，作业时的载荷通过平台传递到两侧导向立柱，最终由底部安装底板分散到地面，驱动单元仅承受轴向的升降载荷，不会受到额外的侧向力矩，能有效延长气动元件的使用寿命。在实际使用中，这类装置的升降行程可根据工位需求调整立柱长度适配，气源压力适配车间常规的0.5-0.8MPa供气压力，无需额外配置增压设备，日常维护仅需定期检查导向副的润滑状态与气源管路的密封性即可，运维成本远低于同载荷的液压升降设备。针对狭小空间的作业需求，整套装置的外伸部件都做了收边处理，没有突出的尖锐结构，避免操作人员在工位旁走动时发生磕碰，电气控制元件的布设也集中在侧面的控制箱内，走线整齐，不会出现管线缠绕影响升降动作的问题。
