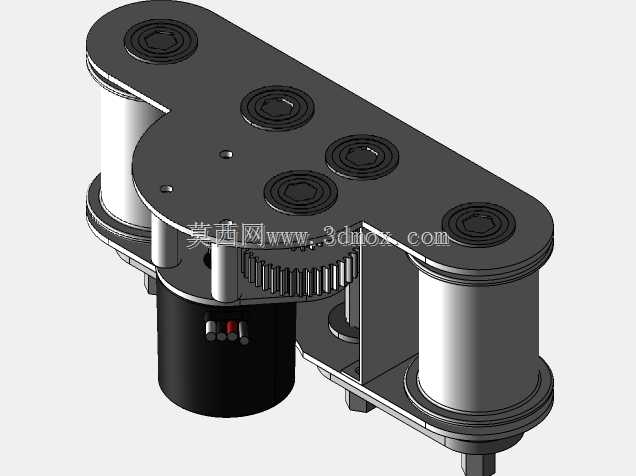

带减速驱动的立式直线升降执行机构

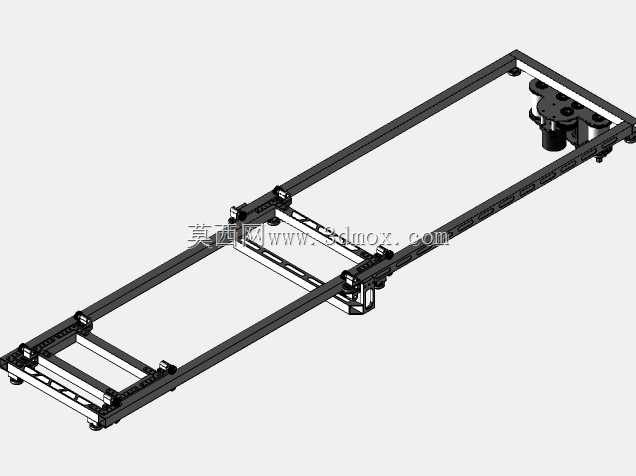

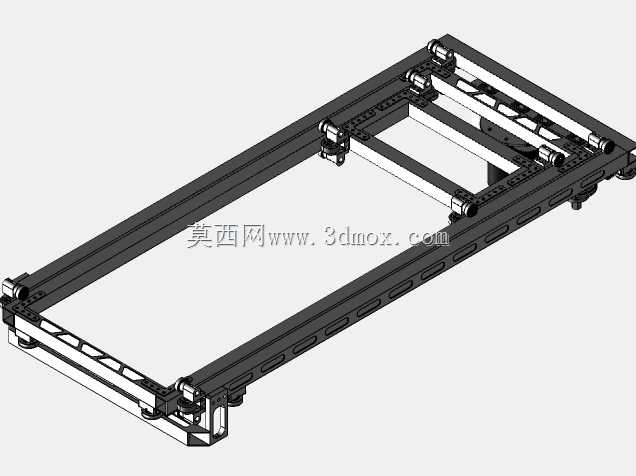

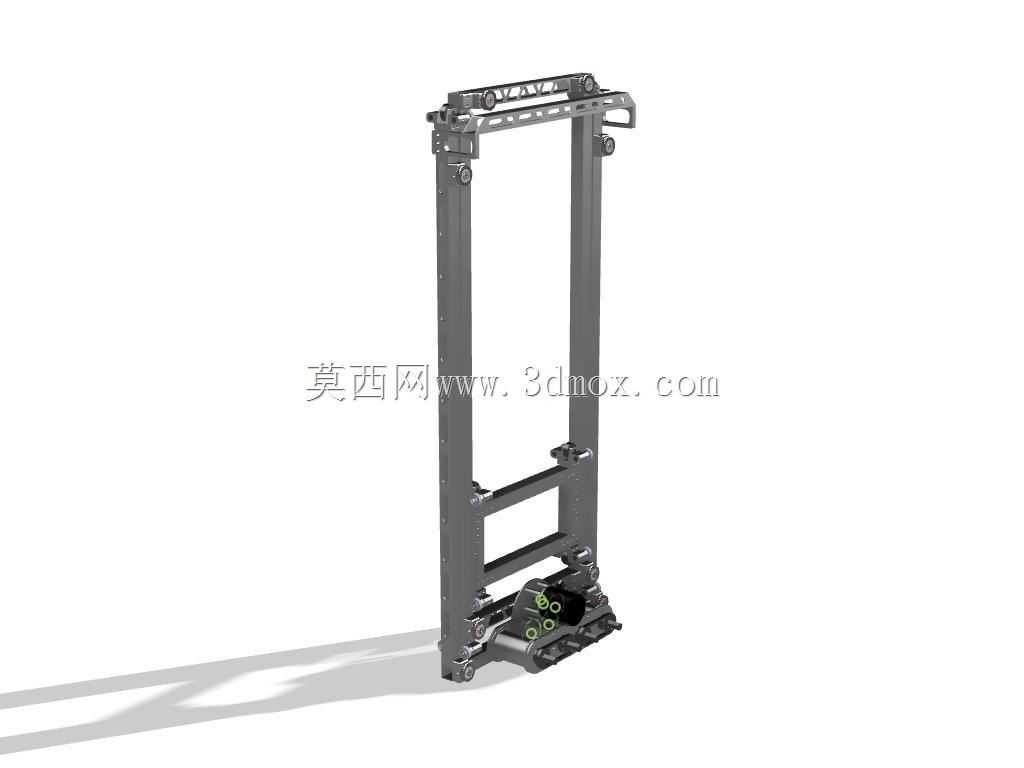

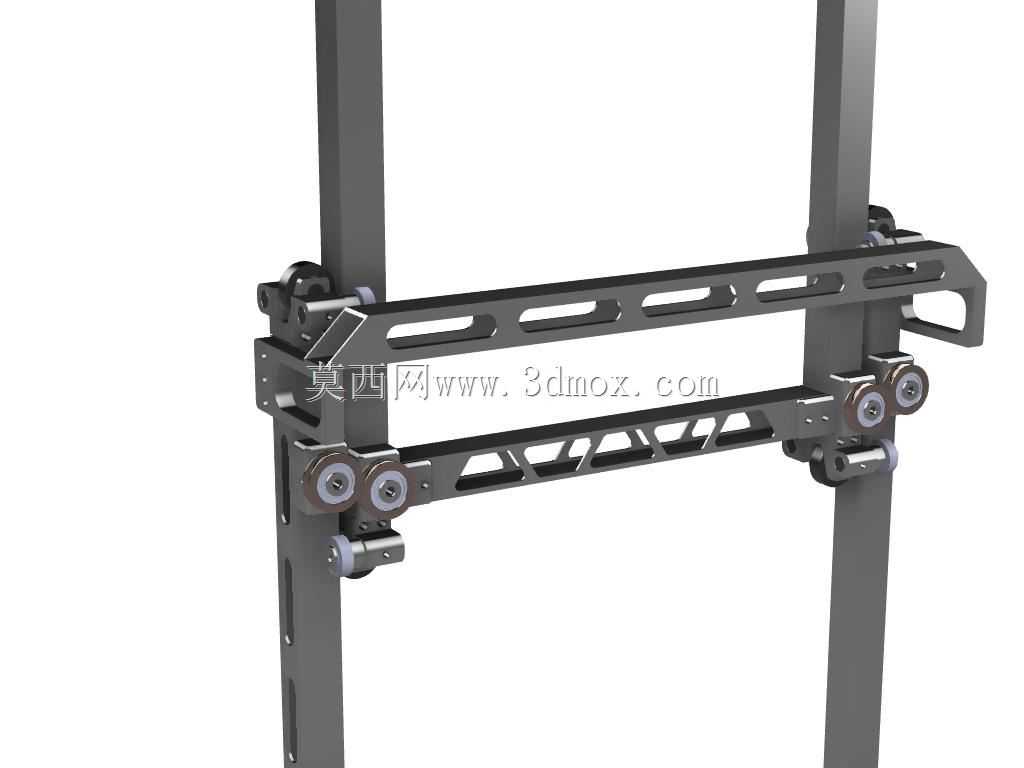

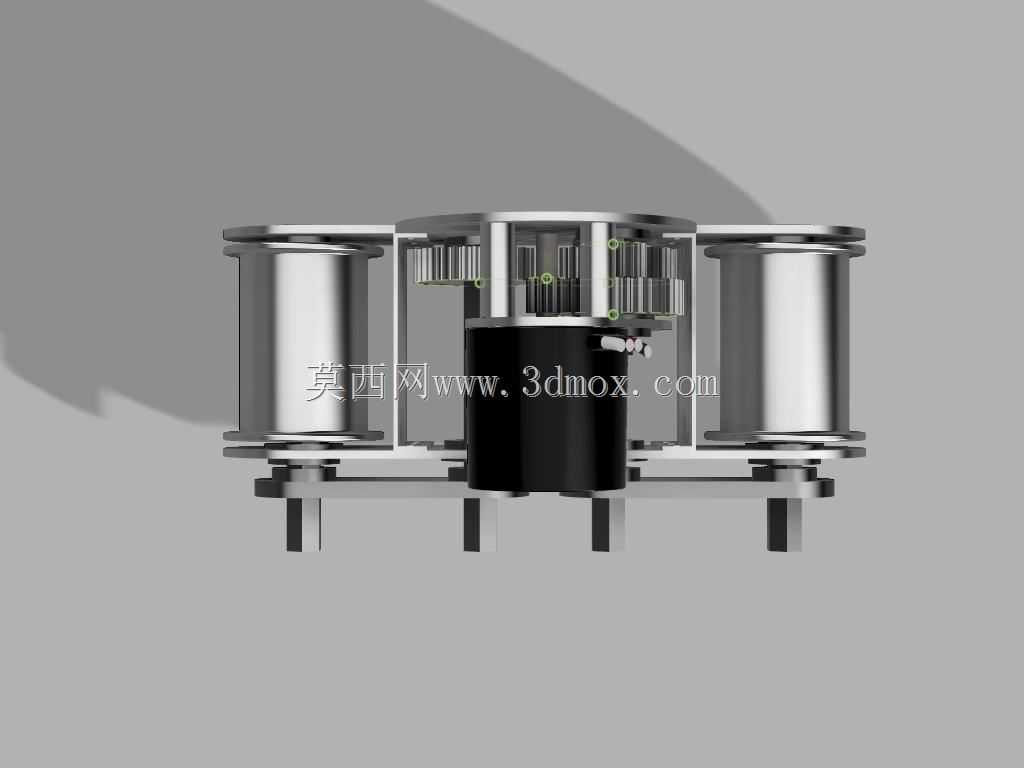

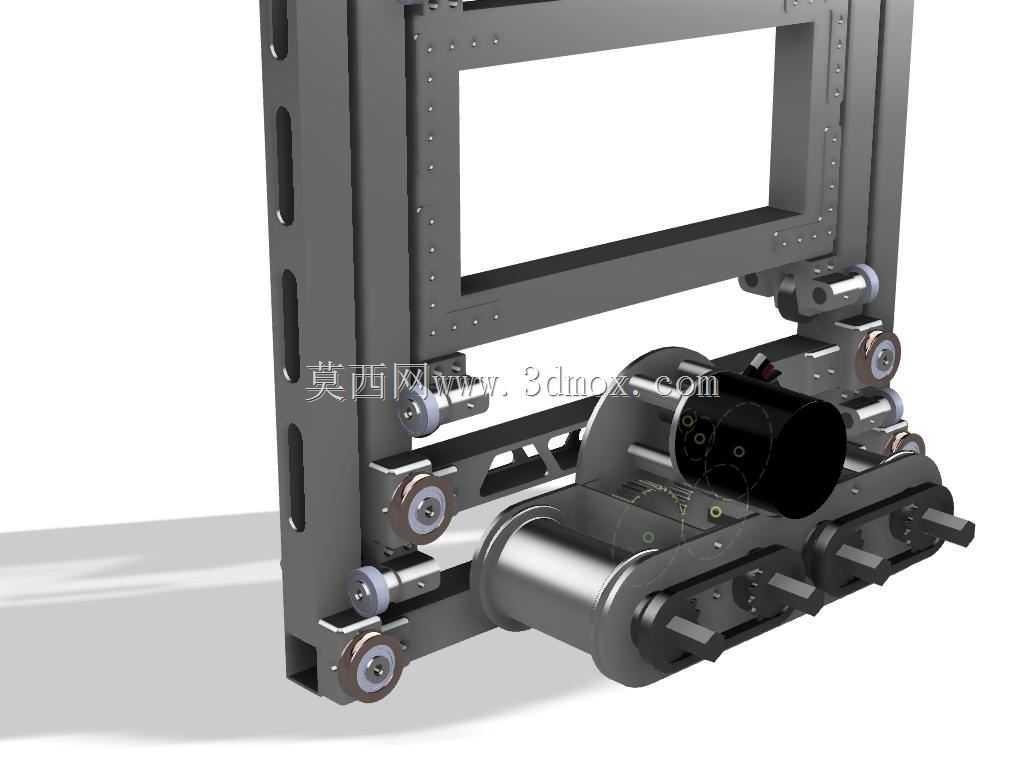

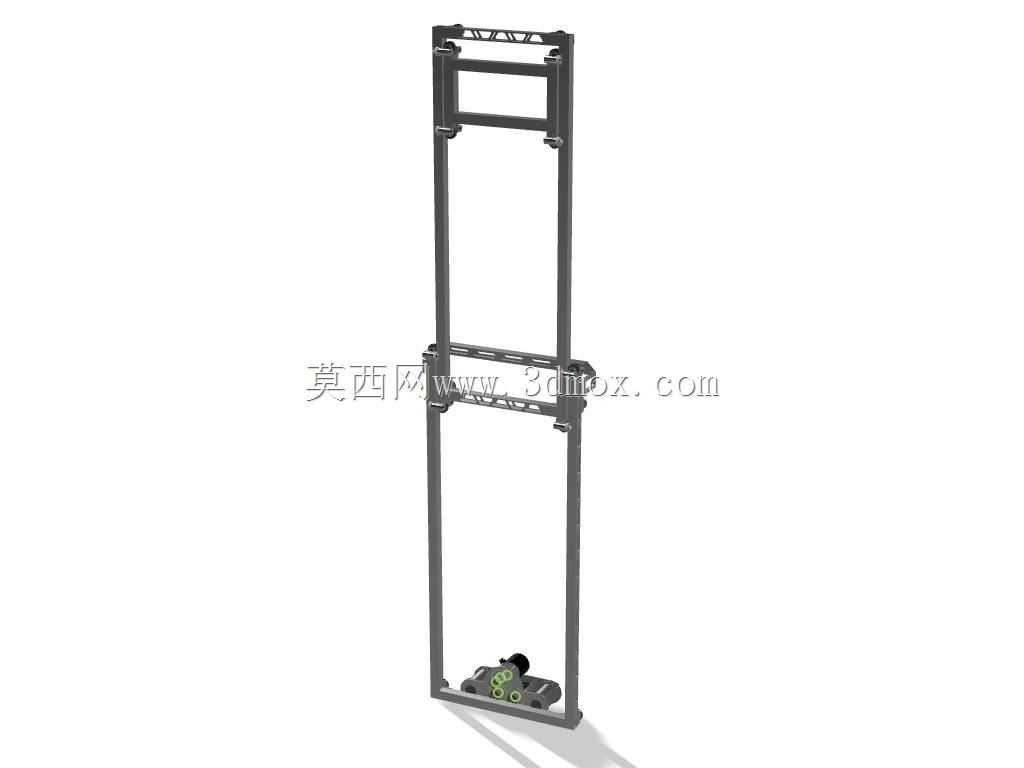

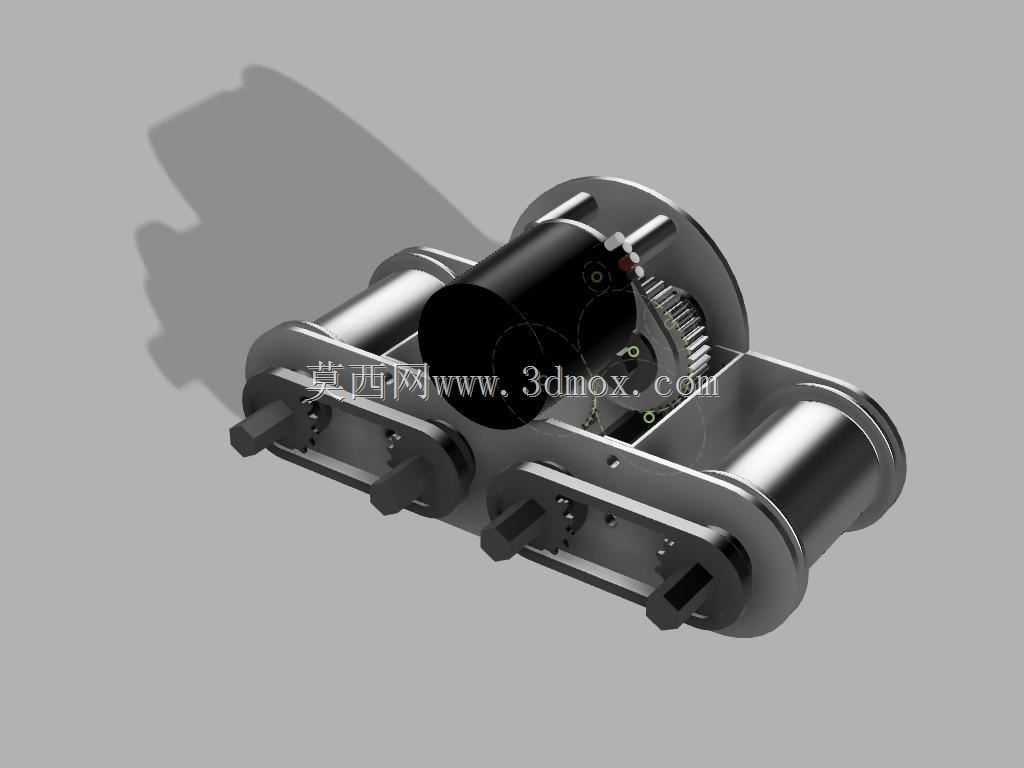

这款立式升降执行结构，在仓储堆垛、产线工位物料抬升、轻型设备举升对位场景中适配性极强，区别于常规剪叉式升降的大占地特性，它采用双立柱导轨的框架式布局，安装时仅需固定底部安装面与顶部限位支座即可完成主体定位，侧向安装预留空间远小于同行程的剪叉结构，适合在设备侧边、窄通道工位做垂直方向的负载输送。从结构设计逻辑来看，驱动端采用单电机搭配定比减速箱的直驱方案，减速箱输出端直接连接传动轮组，省去了额外的联轴器转接结构，既压缩了底部驱动单元的整体体积，也减少了传动链路的间隙累积，能保证升降过程的位置重复精度。导轨部分采用一体化冷拉型钢作为承载主体，滑动副配合预压导向轮，全程运动无卡滞，默认配置下的运动摆角范围覆盖55度作业区间，若现场作业行程有更高需求，可直接更换同截面规格的加长导轨型材，无需改动驱动端与滑动架的安装接口，改型成本极低。动力输出特性上，整套机构在额定负载下可输出180磅的失速保持扭矩，空载运行线速度可达5.6fps，既满足轻载工况下的快速往复动作需求，也能在断电状态下依靠减速箱的自锁特性保持当前位置，不会出现负载下滑的安全隐患。安装边界方面，双立柱的中心距、底部驱动单元的安装孔位均做了标准化设计，可直接对接常用的铝型材机架、方管焊接机架，滑动架上预留了多组T型安装槽，可根据实际搭载的工装、载具灵活调整安装位置，无需二次钻孔加工。导向轮组采用偏心可调结构，现场调试时可通过调整偏心轴的旋转角度，控制导向轮与导轨面的预紧压力，既能消除装配带来的间隙，也能避免预紧力过大导致的运行阻力升高、磨损加快问题。顶部框架处集成了机械限位块与传感器安装位，可直接加装行程开关、光电传感器做上下极限位置检测，无需额外设计限位安装支架，能大幅缩短现场集成的装配周期。
