带防护机架的多工位自动装配工作站

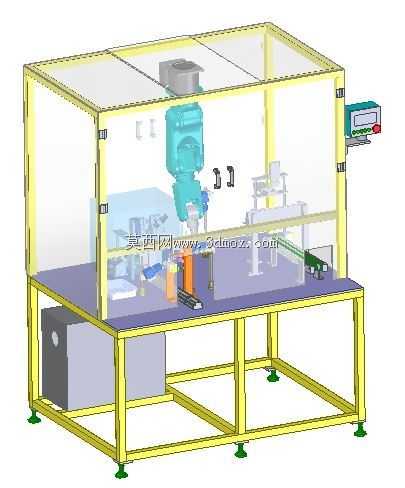

这款带封闭防护结构的自动装配工作站，主要面向3C电子零部件、小型五金件、汽车小总成件的精密装配工序场景，可直接嵌入现有自动化产线作为单工位装配节点，也可独立完成上料、装配、检测、下料的全流程作业，替代传统人工重复装配工位，解决人工装配一致性差、效率波动、精密件装配精度不足的问题。设备整体采用方管焊接底架搭配工业铝型材搭建上部防护框架，底部配置可调式减震脚杯，安装时可根据地面平整度调整设备水平度，单台设备安装占地边界约为长1.8米、宽1.2米、高1.9米，预留了周边0.8米的操作维护通道即可完成部署，无需额外做地基预埋，适配大部分车间的现有布局。上部防护框架采用透明亚克力板做全封闭围挡，仅在上下料位置预留安全光栅触发的开口，既可以避免装配过程中碎屑、工装飞出造成人员伤害，也能减少车间粉尘落入装配工位影响装配精度，侧面预留的检修门配备安全联锁开关，开门时设备自动切断动力输出，满足车间安全生产的规范要求。设备核心执行单元采用六轴工业机器人作为装配动作载体，安装在机架上部的横梁位置，相比落地式安装的机器人节省了底部占地空间，同时扩大了作业覆盖范围，可覆盖机架台面上布置的三个装配工位与两个上下料工位。台面上根据装配工序需求，依次布置了振动盘上料机构、工件定位工装、压装执行组件、视觉检测模块与出料输送流道，机器人末端可根据装配零件类型更换夹爪、吸盘或拧紧轴，完成零件拾取、对位、压装、螺丝锁付等不同装配动作。设计阶段将电气控制柜体集成在底架内部空间，将气路管路、线缆全部布置在铝型材的内置槽内，避免管线外露造成的积灰、剐蹭风险，同时将操作触控屏安装在防护框架外侧的悬臂上，操作人员无需进入设备内部即可完成参数调整、工序切换、故障复位操作。台面板采用20mm厚的电木板加工，具备良好的绝缘性与减震性能，可根据不同产品的装配需求快速更换台面上的工装夹具，实现多品种小批量产品的快速换产，换产时仅需更换对应定位工装、调用预设的机器人程序即可，单批次换产调整时间可控制在30分钟以内。设备的气路总接口、电源总接口全部布置在底架侧面的统一接口面板上，现场部署时仅需接入对应规格的压缩空气与电源即可完成调试，无需复杂的管线排布作业。
