集成超声波检测模块的齿轮传动夹持手爪

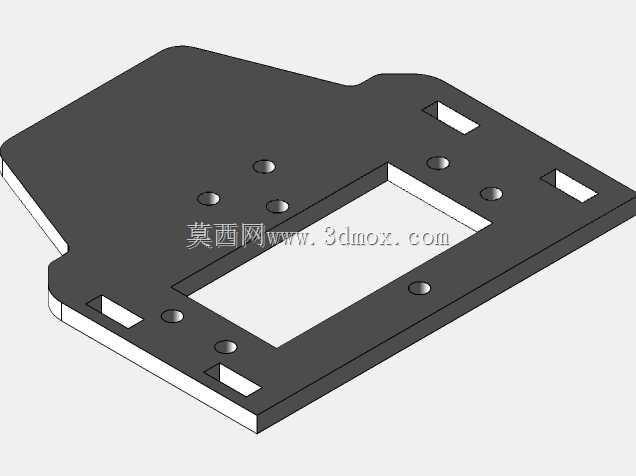

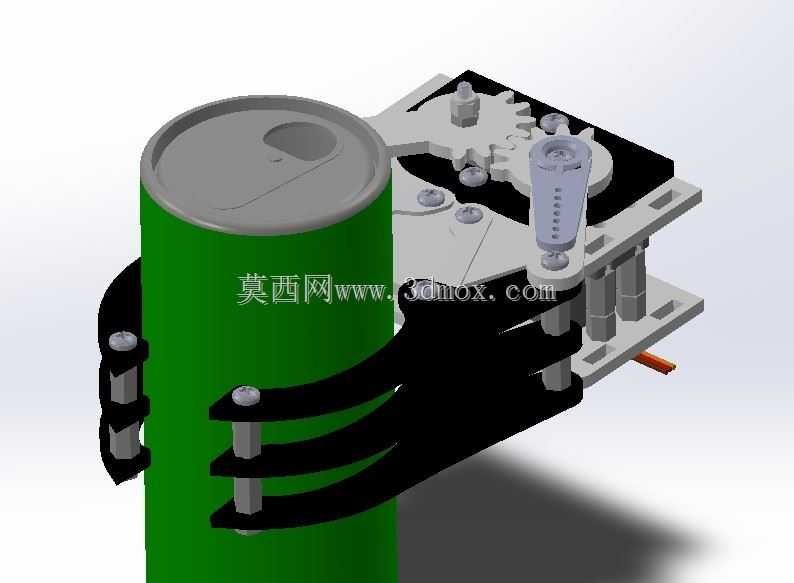

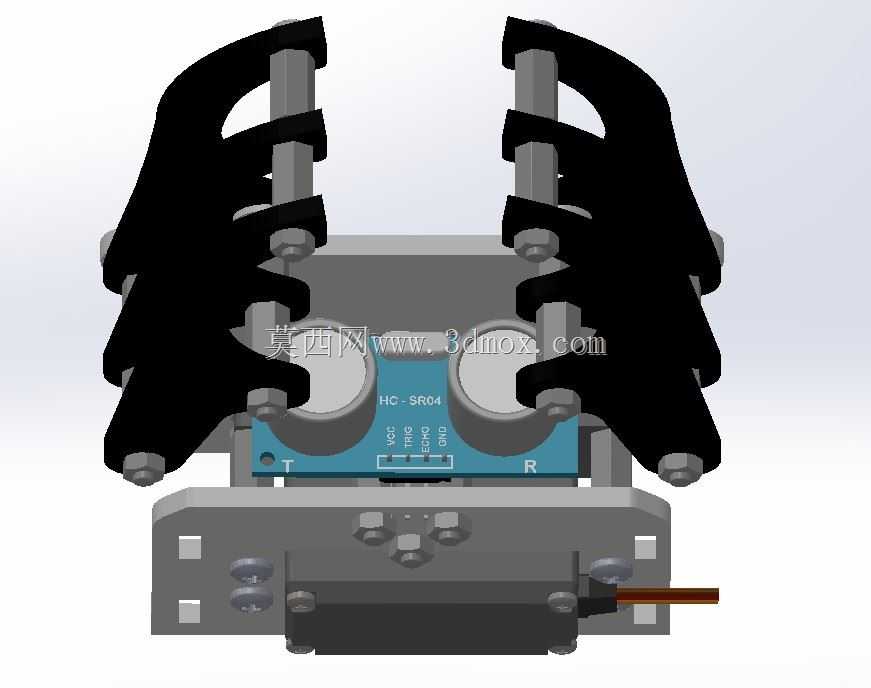

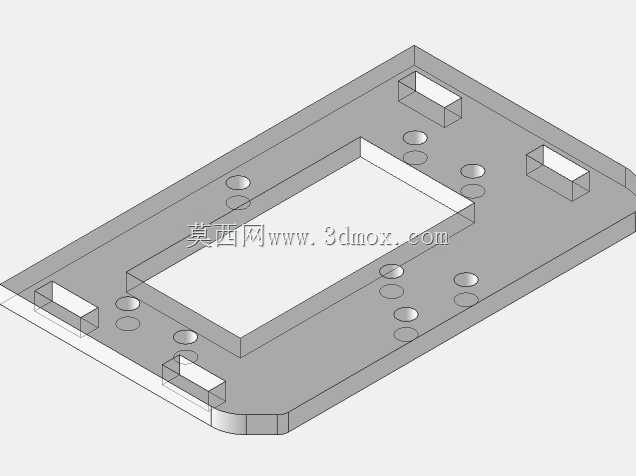

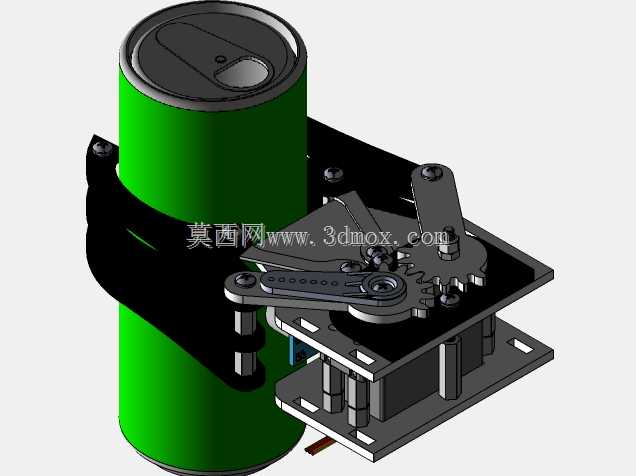

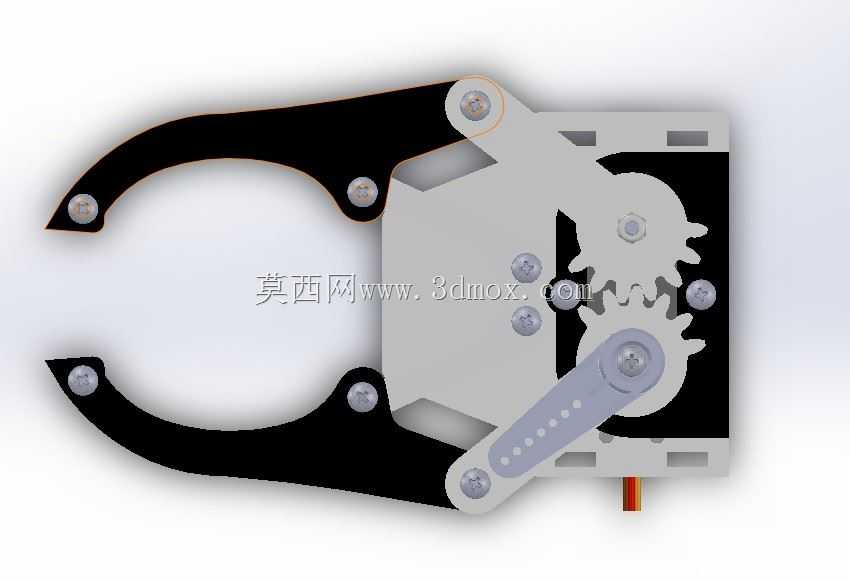

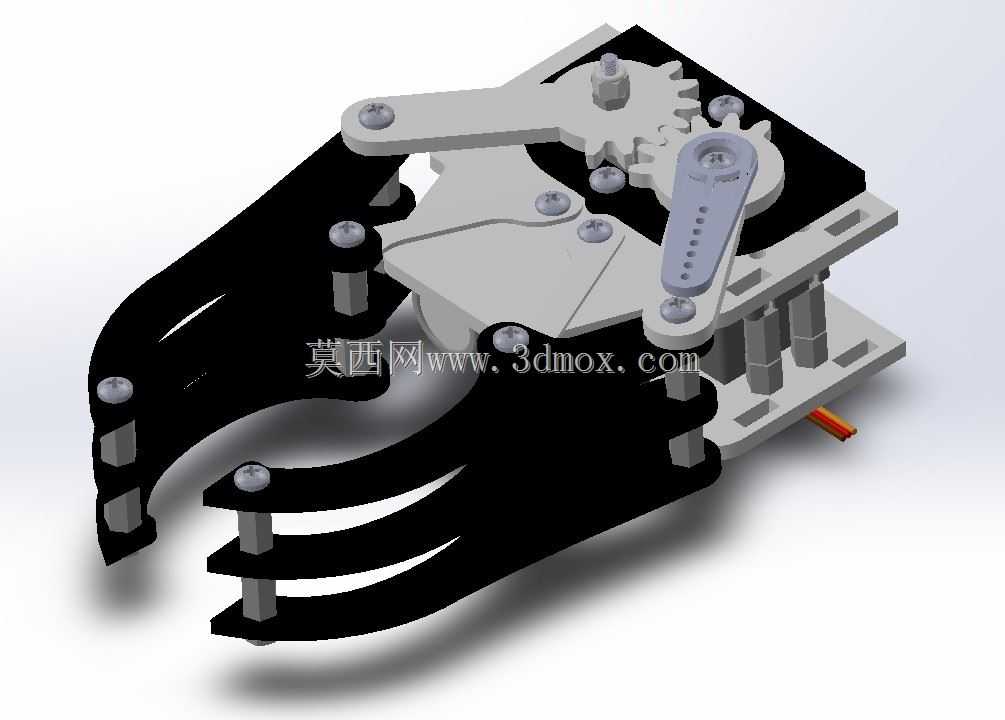

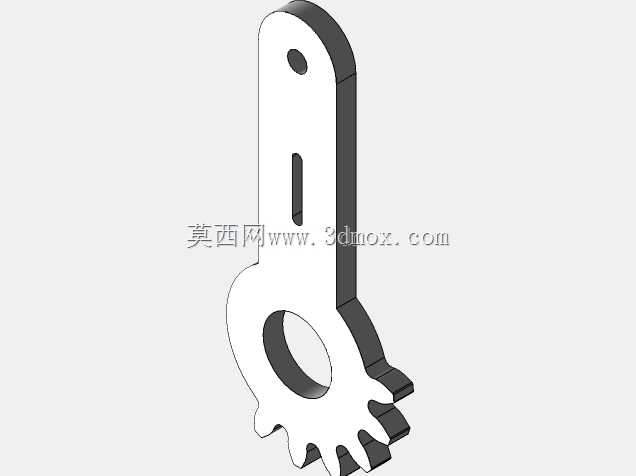

这款带超声波检测的夹持手爪，主要面向工业自动化产线的分拣、上下料、精密装配场景设计，作为工业机械臂的末端执行部件使用，可适配多类轻载搬运工位的作业需求。手爪采用对称式齿轮啮合传动结构，动力输入侧的主动齿轮转动时，会同步带动两侧从动摆臂做等角度反向开合，从结构原理上保证两个夹指的运动行程完全对称，夹取工件时不会出现偏载、夹持错位的问题，相比连杆式平行夹爪，齿轮传动的回程间隙更小，夹取位置的重复定位精度更稳定，适合对定位一致性要求较高的电子元件、小型结构件夹取作业。夹指部分采用多段式阶梯结构设计，不同高度的夹持接触面可适配不同外形尺寸的工件，无论是规则的方形块料、圆柱轴件，还是带异形轮廓的小型注塑件，都能找到对应的贴合接触面，增大夹持摩擦力的同时，避免夹伤工件表面。集成在夹爪基座侧方的超声波传感器，可在夹爪开合过程中实时检测前方工件的距离、存在状态，无需额外在机械臂法兰端加装外置检测元件，就能实现工件到位检测、夹取确认、防碰撞预警的功能，简化末端执行器的外围布线难度，减少额外安装支架带来的空间占用。从安装边界来看，这款手爪的基座采用标准法兰接口设计，可直接适配主流六轴工业机器人、水平多关节机器人的末端安装尺寸，整体结构紧凑，横向开合行程覆盖常规小型工件的尺寸范围，安装后不会超出机械臂的末端负载边界，也不会在运动过程中与臂体、周边工装发生干涉。设计过程中充分考虑了日常维护的便利性，所有铰接位置的销轴都采用快拆结构，齿轮啮合部位预留润滑脂加注空间，夹指磨损后可单独更换，无需拆解整个传动结构，能有效降低产线运维的时间成本。夹爪的传动部件全部封装在基座防护壳内，可阻挡车间内的粉尘、切削碎屑进入啮合间隙，适配一般工业车间的作业环境，无需额外加装防尘护罩即可长期稳定运行。
