多自由度关节式机械夹持臂结构设计

项目分类:3D模型 发布时间:2021-09-27 ID:287931
  • 多自由度关节式机械夹持臂结构设计
  • 多自由度关节式机械夹持臂结构设计
  • 多自由度关节式机械夹持臂结构设计
  • 多自由度关节式机械夹持臂结构设计
  • 多自由度关节式机械夹持臂结构设计
  • 多自由度关节式机械夹持臂结构设计
  • 多自由度关节式机械夹持臂结构设计
  • 多自由度关节式机械夹持臂结构设计
  • 多自由度关节式机械夹持臂结构设计
  • 多自由度关节式机械夹持臂结构设计
  • 多自由度关节式机械夹持臂结构设计
  • 多自由度关节式机械夹持臂结构设计

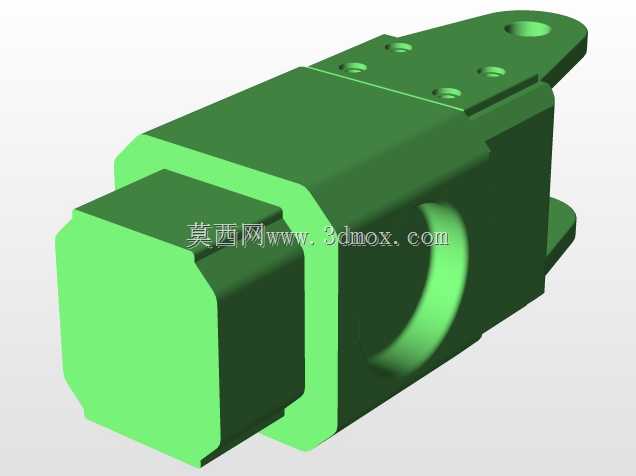

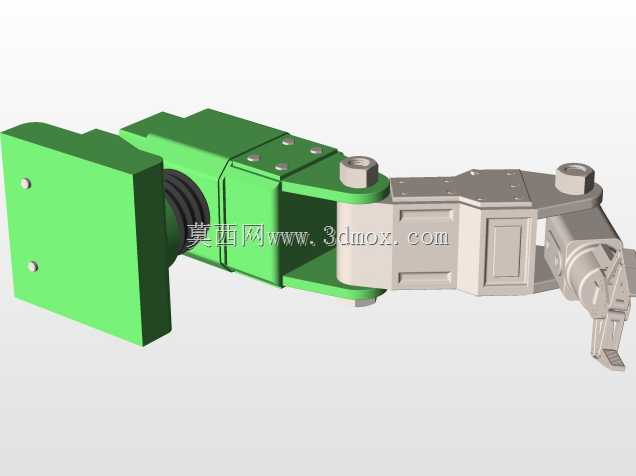

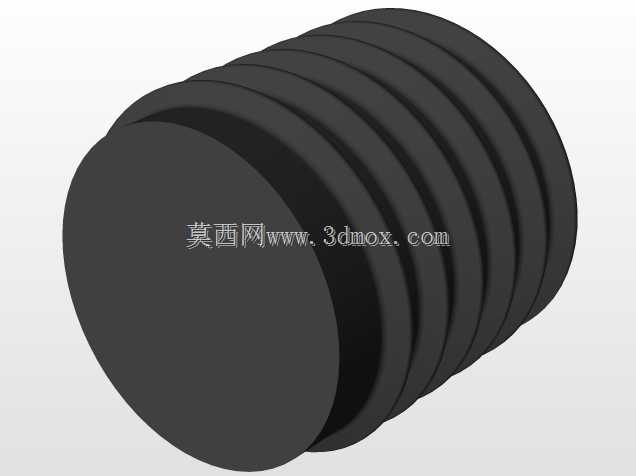

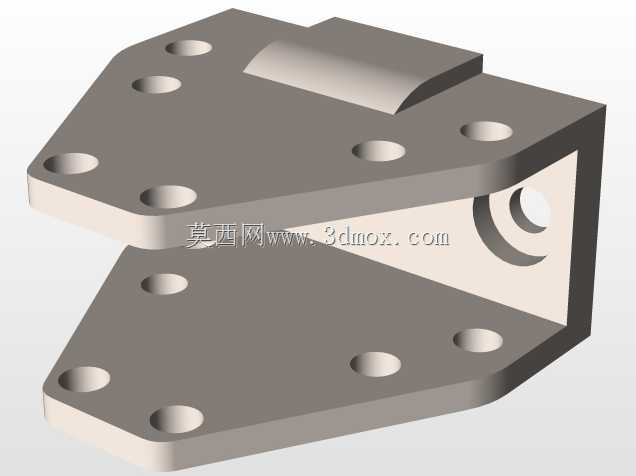

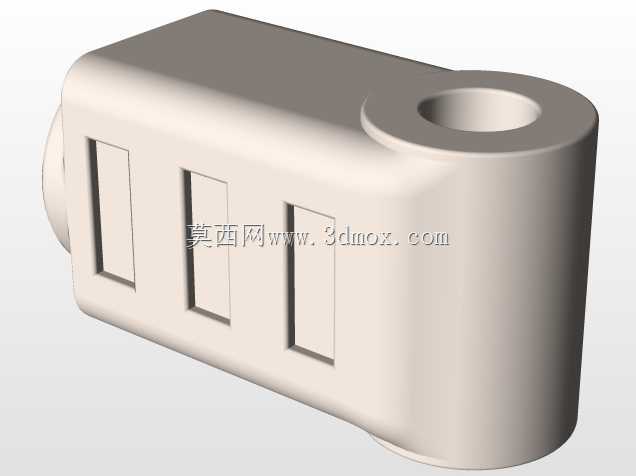

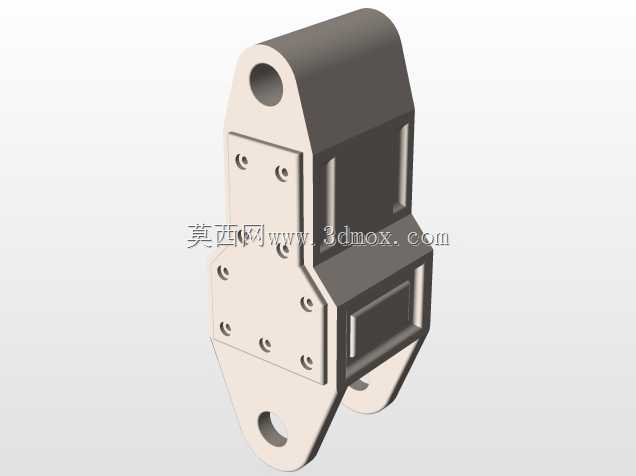

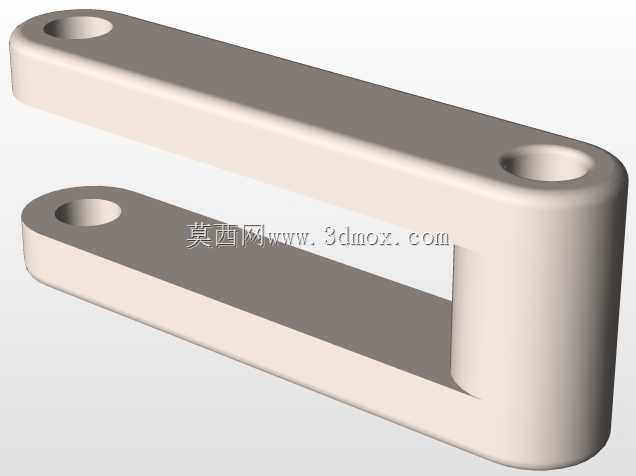

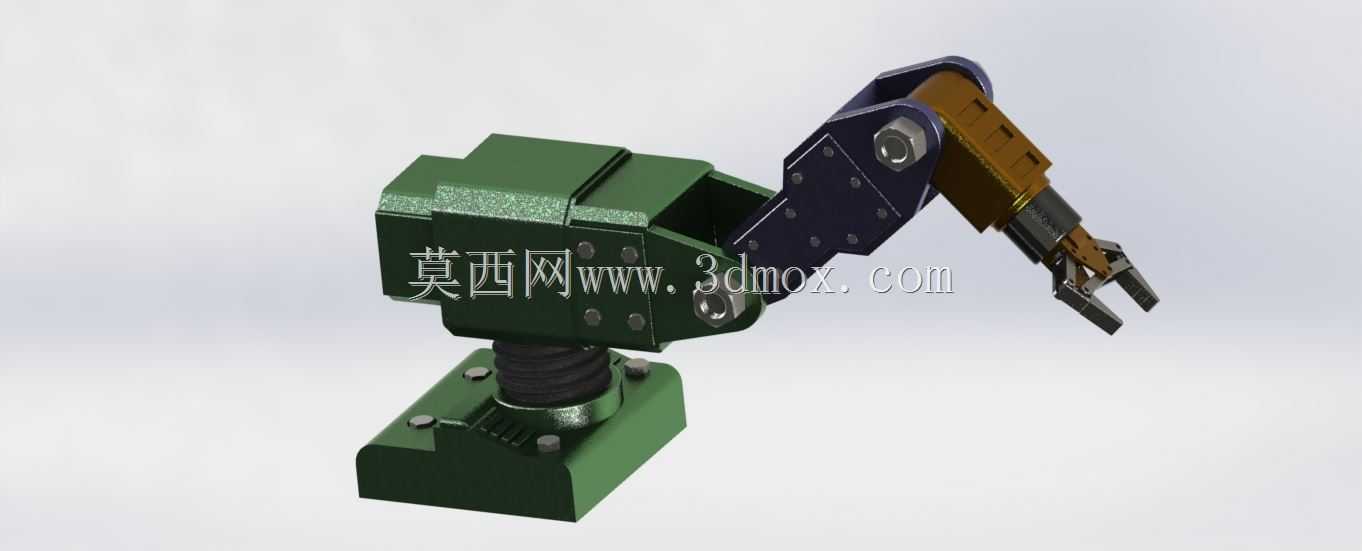

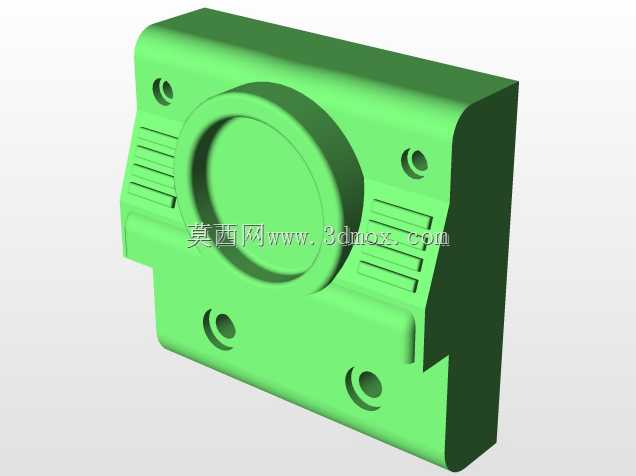

这款多关节夹持臂的结构设计,核心瞄准轻载工位的柔性取放需求,在3C电子小件分拣、教学实验台搭建、小型装配工位上下料场景中都能适配,不需要搭配复杂的外部管线布局,单组动力输入即可完成腕部回转、臂部俯仰、夹爪开合的基础动作。从结构布局来看,底座采用方形安装法兰设计,四个安装孔位呈对称分布,安装边界控制在120mm见方的平面内,不需要额外做加高基座即可直接固定在型材工作台面,底座内部预留了动力元件的安装腔,走线从底座中心的通孔引出,能避免臂部俯仰过程中管线被拉扯磨损。臂身采用两段式铰接结构,大臂与底座的铰接点内置阻尼限位结构,俯仰角度范围覆盖-30°到85°,小臂与大臂的铰接点做了加厚侧板设计,铰接轴采用贯穿式螺栓加防松螺母锁紧,侧向受力时不会出现轴窜动,小臂末端的夹爪安装座自带15°的倾角补偿,在抓取平面放置的工件时不需要大臂过度下压就能让夹爪垂直对准工件表面,能有效降低工位的空间高度要求。夹爪部分采用平行双指结构,指面做了防滑齿纹设计,开合行程控制在0-40mm,能适配不同外形的小型工件抓取,夹爪的传动结构内置在腕部壳体内,没有外露的传动杆件,能避免车间内的碎屑、浮尘进入传动间隙造成卡滞。整个臂身的外壳采用拼接式结构,所有连接螺丝都做了沉头处理,外表面没有突出的结构件,在狭小工位内动作时不会剐蹭周边的设备或工装。设计过程中没有采用复杂的异形曲面结构,所有结构件都可以通过常规的铣削、钻孔工艺加工完成,铰接处的配合公差控制在H7/g6级别,既保证转动的顺滑度,又不会出现过大的配合间隙导致臂部末端抖动。从负载边界来看,臂部完全伸展状态下末端额定负载可达2kg,完全能覆盖轻载搬运、分拣类工位的使用需求,底座的安装面做了防滑纹理处理,固定时不需要额外加定位销就能满足重复定位的精度要求,整体结构没有冗余的设计部分,每一处铰接点、每一段臂身的尺寸都经过受力校核,在保证结构强度的前提下尽可能压缩了整体自重,降低了动力元件的负载压力。
