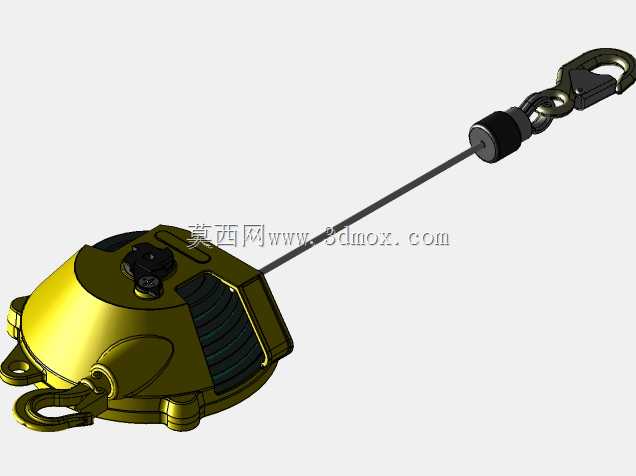

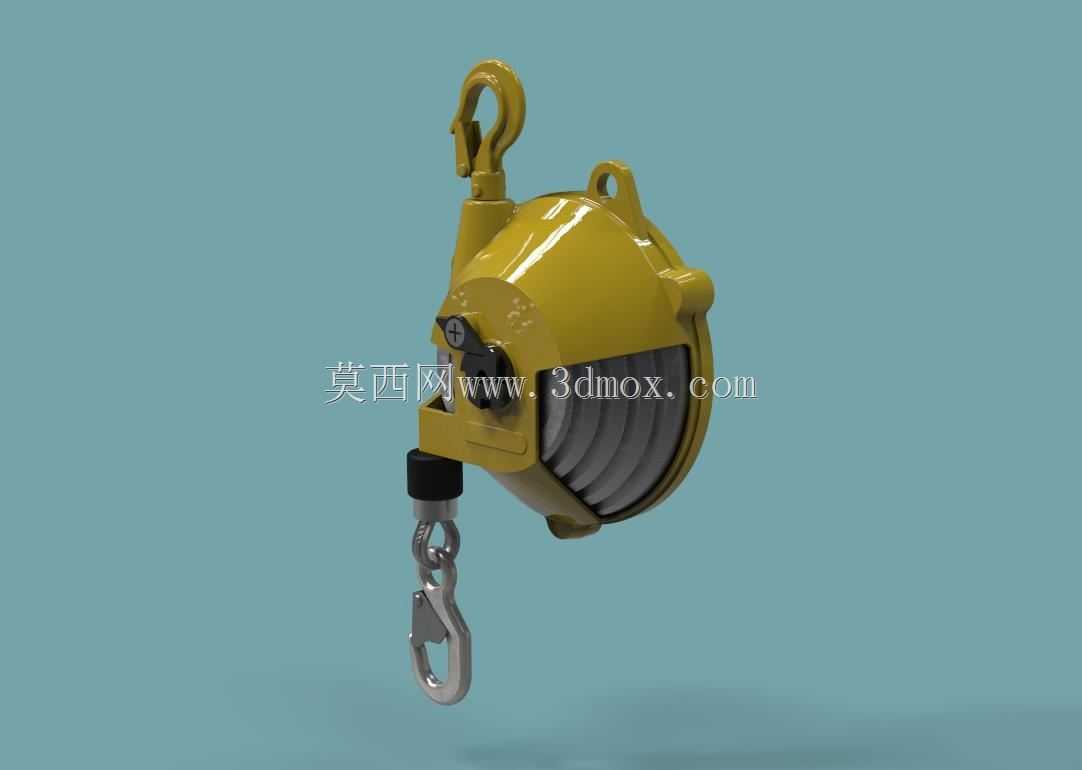

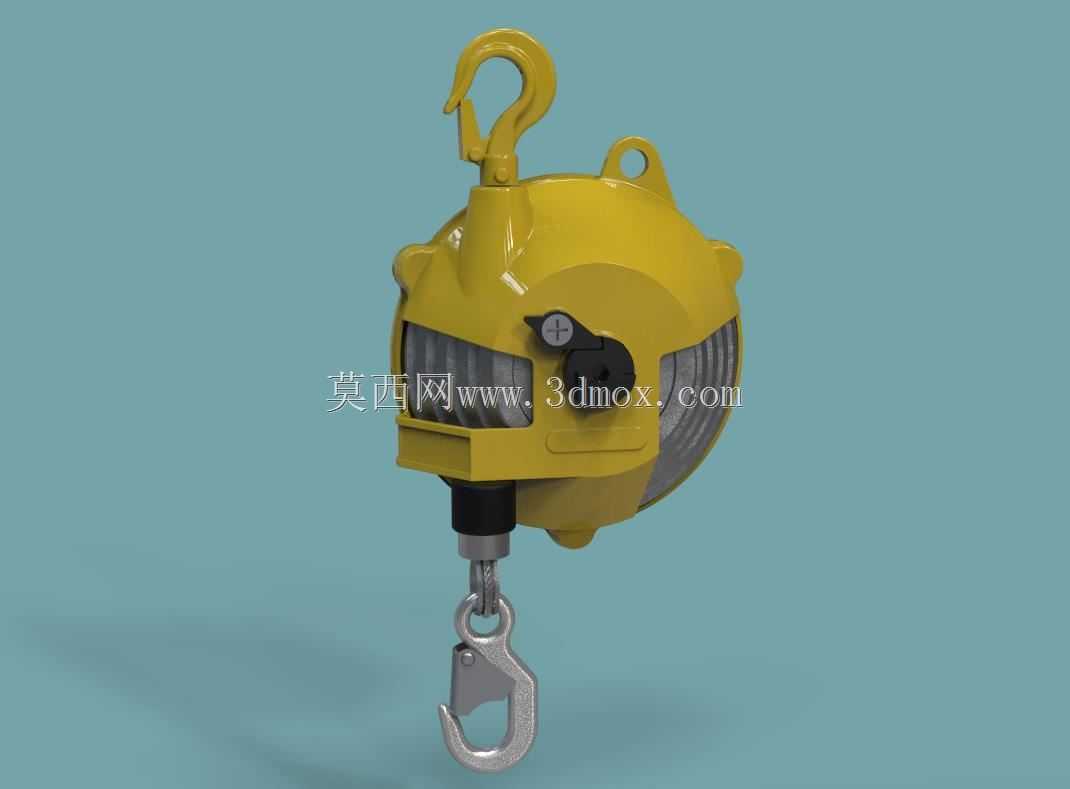

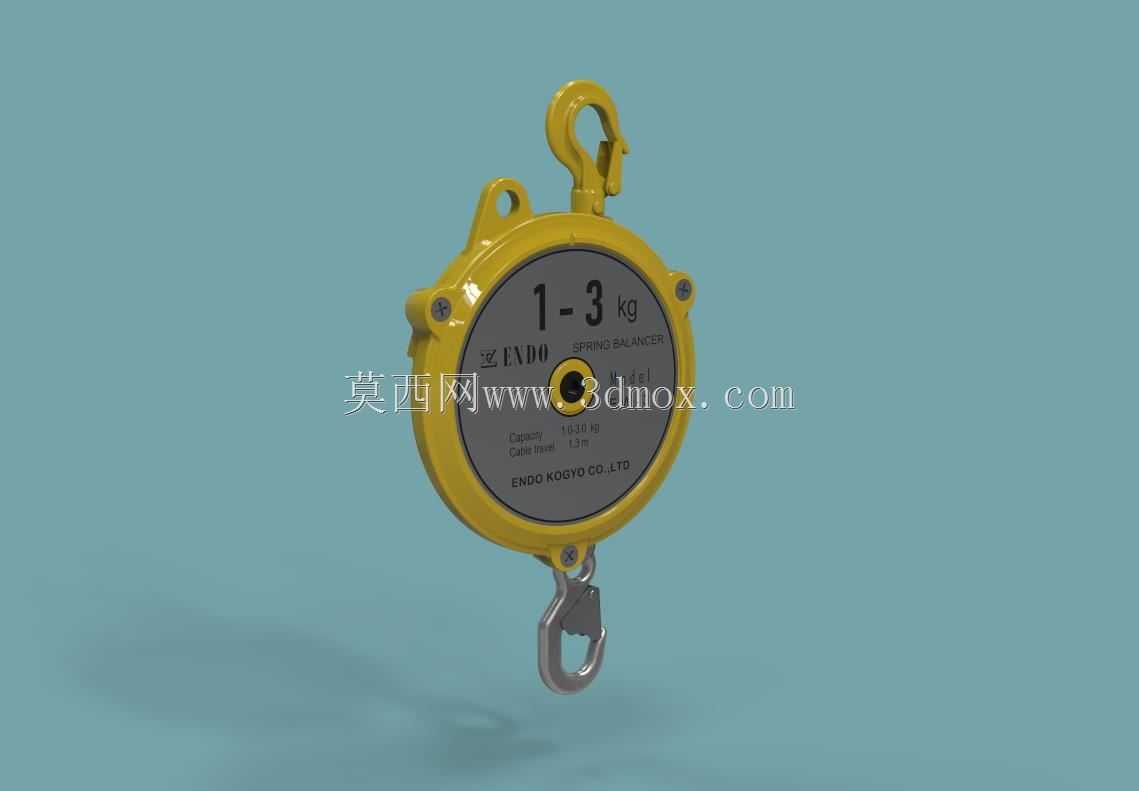

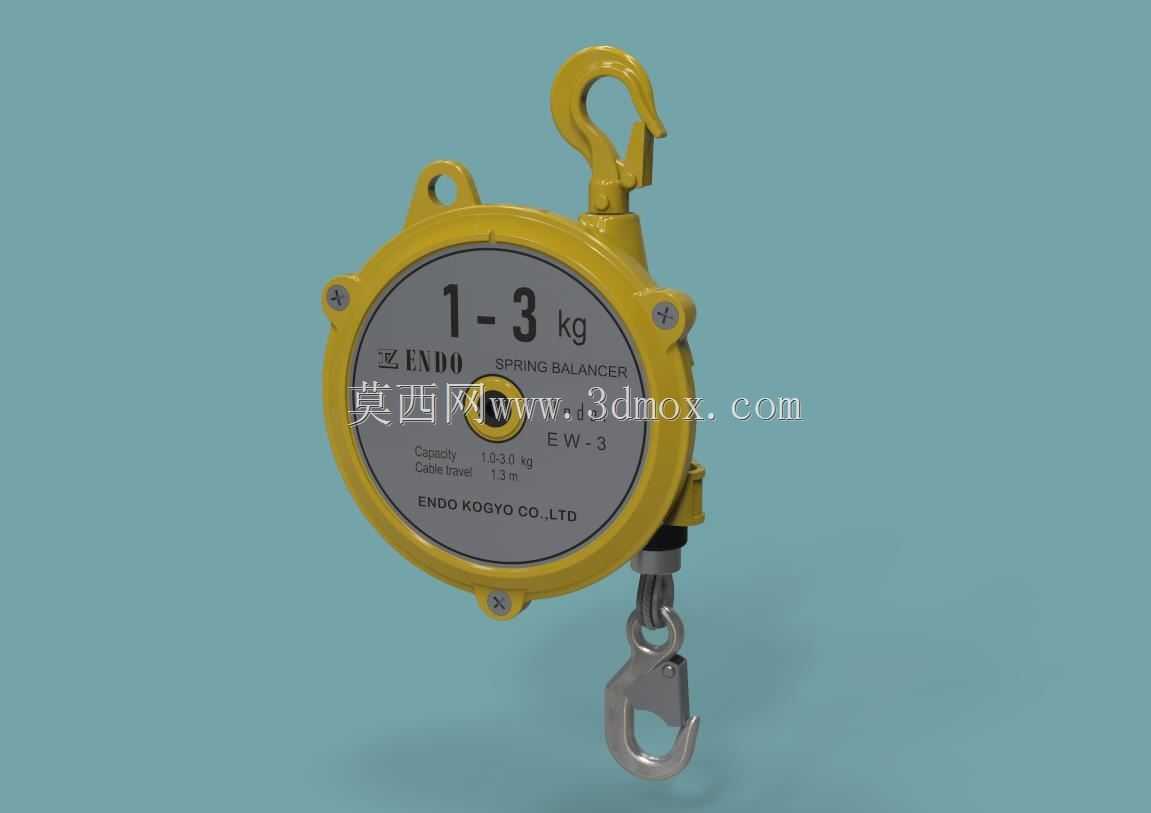

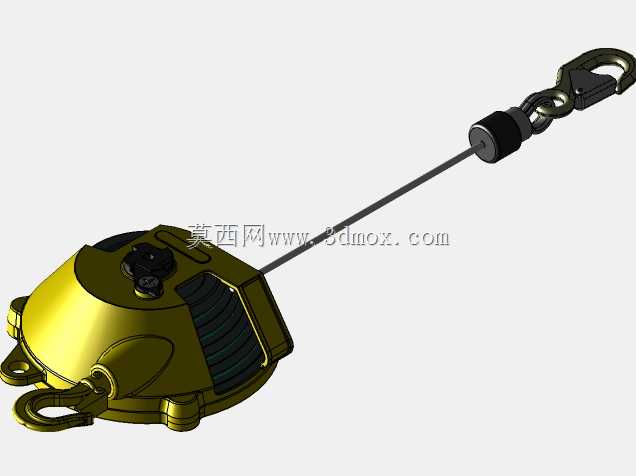

ENDO EW-3型1-3kg弹簧平衡器结构设计

这款弹簧平衡器主要面向装配工位的工具吊挂场景设计，在汽车零部件装配、电子产线工位、小型设备组装车间中应用广泛，能够将气动扳手、电动螺丝刀、小型焊枪等手持操作工具吊挂在工位上方，抵消工具自身重量，让操作人员在作业过程中无需承受工具自重，大幅降低长时间操作的肢体疲劳，同时避免工具随意放置造成的台面杂乱、磕碰掉落风险。从结构设计来看，整体采用蜗卷弹簧作为核心储能元件，通过弹簧的卷缩弹力平衡吊挂负载的重力，可在1-3kg的负载范围内实现拉力匹配，吊挂的工具可在作业半径内任意位置悬停，无需额外锁止结构，拉动工具时的阻力极小，不会给操作人员带来额外的操作负担。上部的吊钩采用锻造合金钢材质，设计有防脱卡扣结构，安装时可直接挂接在工位上方的钢梁、专用吊轨或者流水线配套的吊挂架上，安装边界要求上部挂接点承重不低于5倍额定负载，挂接位置需保证下方作业半径内无遮挡障碍物，避免吊挂工具移动时与周边设备产生干涉。下部的吊钩同样带有防脱结构，用于连接待吊挂的工具，吊钩与主体之间采用旋转连接结构，可360度水平旋转，适配不同角度的操作需求，不会因为工具转动造成钢丝绳扭结。主体外壳采用铸铝材质一体成型，既保证了结构强度，又控制了整体自重，外壳表面做喷塑处理，具备基础的防磕碰、防锈能力，适配车间内的常规作业环境。外壳侧面预留有拉力调节孔，可通过专用工具调整内部蜗卷弹簧的预紧力，匹配不同重量的吊挂工具，调节过程有清晰的刻度标识，避免拉力过载造成弹簧失效。内部的钢丝绳采用镀锌多股钢绳，耐磨性好，伸缩行程覆盖常规工位的操作高度需求，钢丝绳出口处设计有尼龙导向套，减少钢丝绳伸缩过程中的磨损，延长使用寿命。设计过程中充分考虑了工位使用的安全需求，内置弹簧断裂保护结构，一旦蜗卷弹簧出现意外断裂，内部的锁止机构会立刻卡住钢丝绳，避免吊挂的工具坠落造成安全事故。整体结构紧凑，径向尺寸控制合理，不会在工位上方占用过多空间，安装时无需复杂的固定工序，挂接完成后调整好对应负载的拉力即可投入使用，日常维护仅需定期检查钢丝绳磨损情况、吊钩防脱结构有效性以及弹簧拉力稳定性，无需复杂的拆解保养，适配工业车间长时间高频次的使用需求。
