固定打印床结构的熔融沉积成型设备

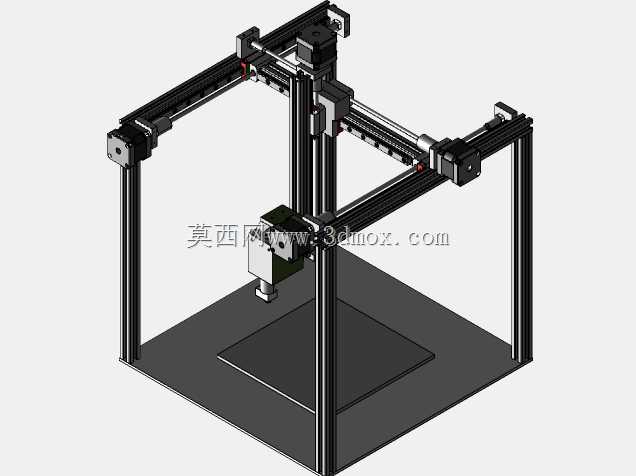

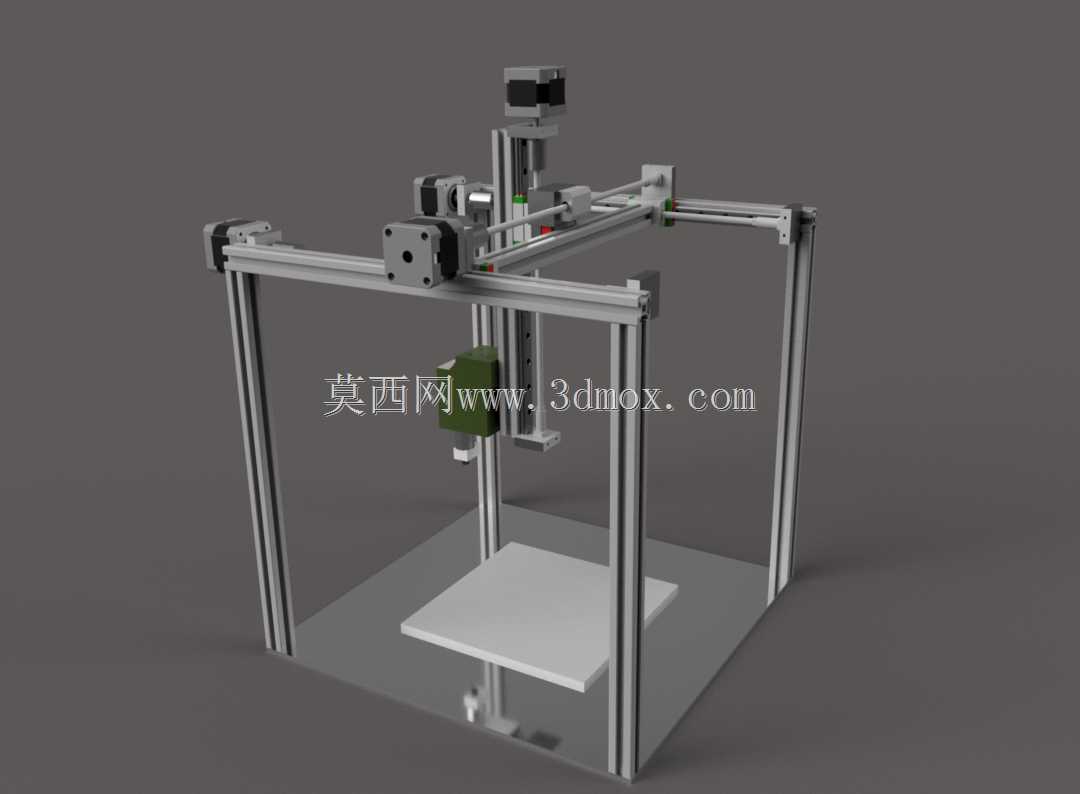

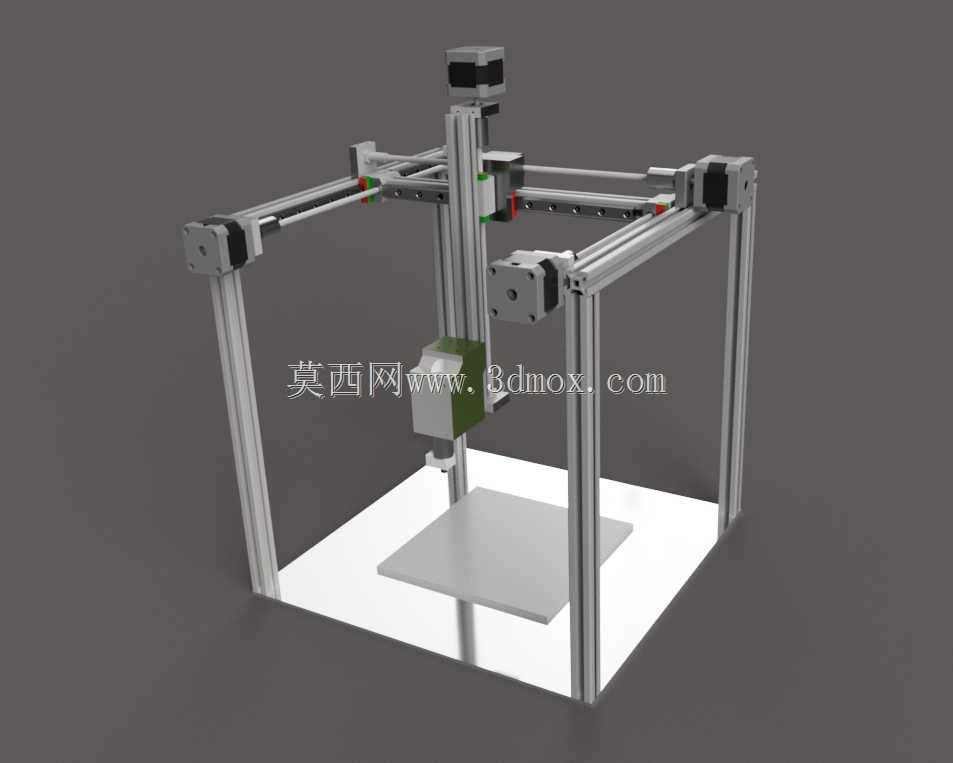

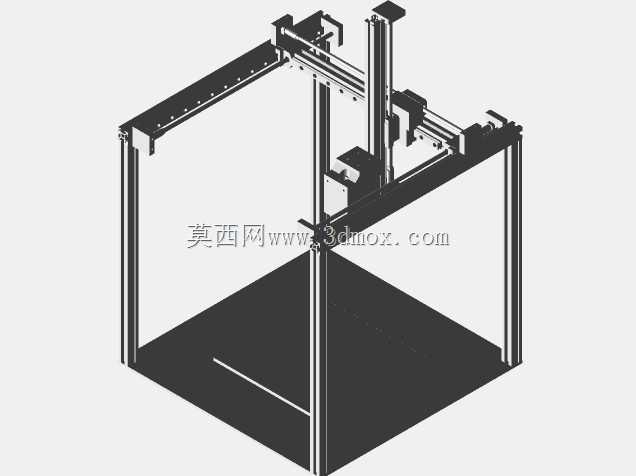

这款设备的核心设计围绕固定打印床架构展开，区别于常见的动床式FDM设备，打印平台全程保持Z轴方向固定，所有成型过程中的位置调整全部由X、Y、Z三轴的运动端完成，从根源上规避了动床结构在大尺寸打印过程中平台晃动、Z轴定位偏差累积的问题，尤其适配小批量定制零件打样、教学实训场景下的长时间连续作业需求。框架部分采用2020标准工业铝型材搭建，型材槽口直接兼容市面常规的滑块、同步带轮、限位开关安装件，不需要额外设计定制转接支架，后期如果需要拓展打印幅面、更换更高扭矩的驱动组件，只需要调整对应型材段的长度、替换对应安装位的标准件即可，不需要重新加工整体框架结构，大幅降低了改装迭代的成本。传动部分预留了两种传动方案的安装空间，初始设计既可以安装T型丝杆实现Z轴的高精度低速进给，也可以更换同步带轮组实现高速传动，适配不同打印速度、不同成型精度的需求，比如打印大尺寸低精度的结构验证件时可以切换皮带传动提升效率，打印高精度装配零件时切换丝杆传动保证层厚一致性。打印头组件采用模块化挂载设计，直接固定在X轴运动滑块上，挤出机、散热风扇、喷嘴的安装位都预留了通用安装孔，既可以适配近程挤出结构打印柔性耗材，也可以更换远程挤出组件降低运动端负载，提升高速打印时的稳定性。设备的安装边界完全围绕2020铝型材的拼接尺寸设定，整体框架的外轮廓尺寸适配常规桌面放置需求，不需要额外定制大型工作台，底部框架预留了脚轮或者调平脚垫的安装孔，既可以固定放置在实训车间的操作台面上，也可以加装脚轮在不同工位间移动。固定打印床的平台部分预留了玻璃面板、磁吸弹簧钢片两种常见打印平台的安装位，平台调平结构采用四个角点的手拧螺母调节，不需要复杂的自动调平传感器也能实现基础的平台平面度校准，对于入门级的设备组装、结构教学场景来说，这种纯机械结构的调平方式更便于学习者理解FDM设备的成型原理。所有运动轴的限位开关安装位都直接集成在铝型材的槽口位置，不需要额外设计安装支架，组装时只需要将限位件滑入型材槽内调整到对应位置锁紧即可，大幅降低了组装的难度，也便于后期维护时调整限位位置。整体结构没有设计冗余的装饰性外壳，所有机械结构全部外露，一方面便于日常维护时观察传动部件的运行状态，及时发现同步带松动、丝杆卡顿等问题，另一方面也便于结构设计从业者参考其铝型材框架的搭建逻辑、运动组件的排布方式，迁移到其他非标自动化设备的框架设计中。
