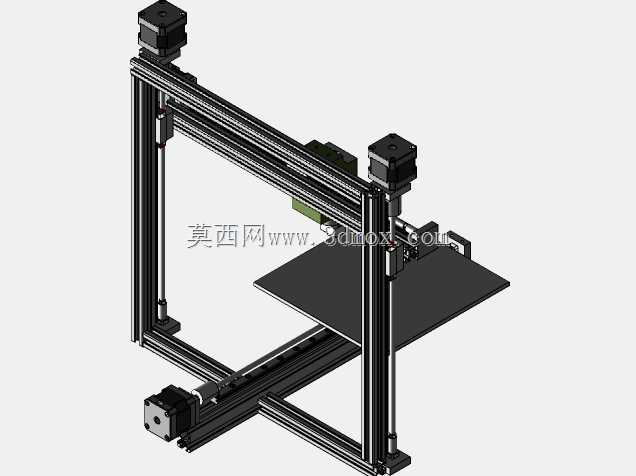

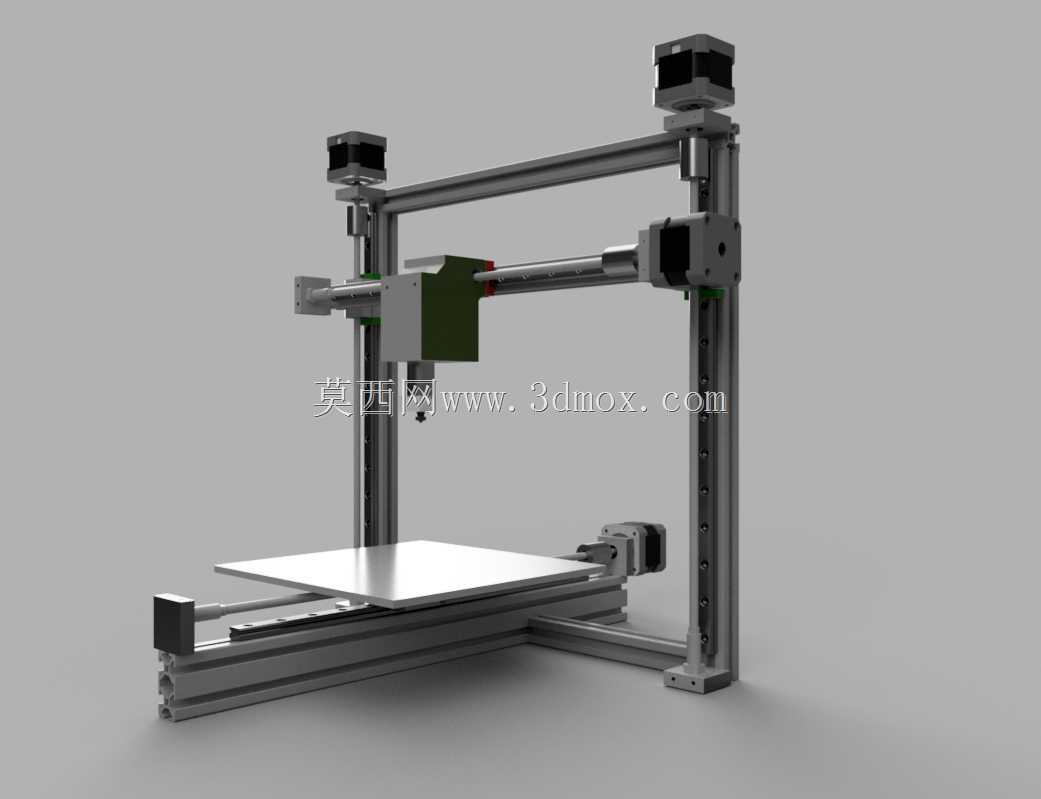

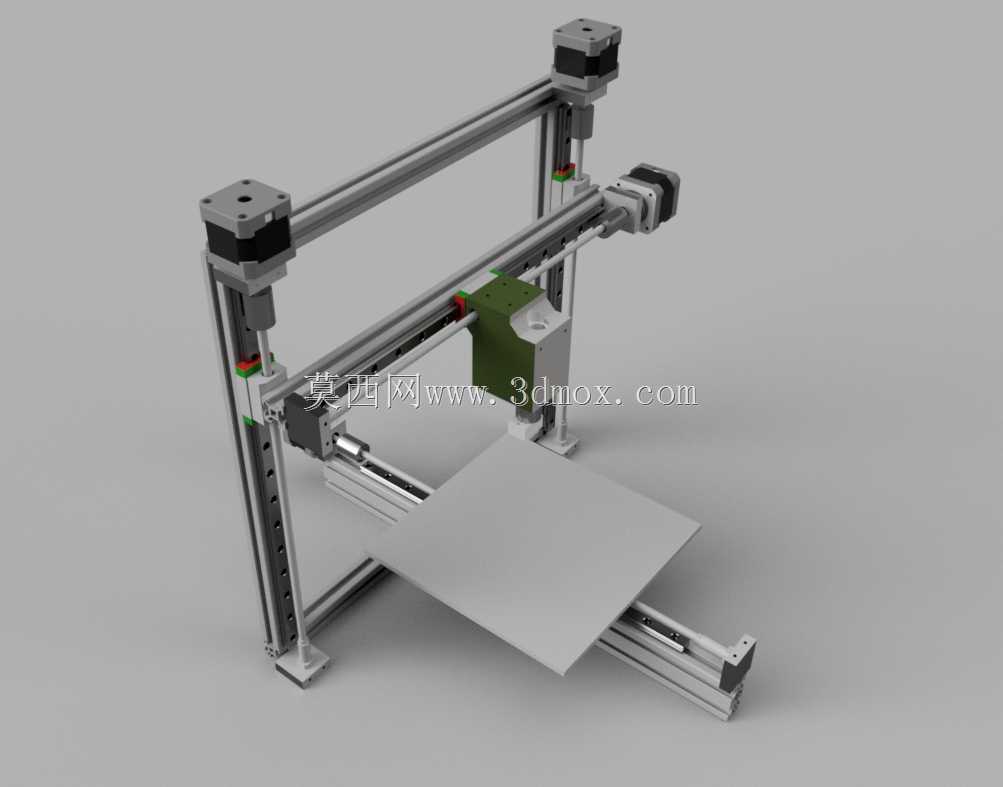

铝型材框架式FDM结构3D打印设备

该结构采用2020标准铝型材作为主体搭建框架，型材间通过角件与内置螺栓完成锁紧固定，无需复杂焊接工序，装配调整时可快速松脱紧固件修正各轴垂直度，适配个人DIY、创客工坊、小型实验室的快速搭建需求，日常维护更换零部件时无需整体拆解框架，单根型材可单独拆卸替换。运动轴布局采用经典笛卡尔传动形式，X轴负责打印头横向移动，Y轴承载打印平台完成前后进给，Z轴通过双侧同步带传动带动横梁完成升降动作，传动方案预留了改装空间，可根据使用需求将同步带传动替换为滚珠丝杠传动，提升Z轴运动的定位精度，适配更高精度的打印场景。打印头安装位预留了标准E3D系列热端的安装孔位，可兼容常见的远程、近程挤出结构，使用者可根据打印耗材类型更换对应热端组件，无需重新设计安装支架。打印平台采用平板式安装结构，预留了加热床的安装固定孔位，平台调平结构可通过四角的调节螺母完成手动调平，也可拓展加装自动调平传感器，减少打印前的调试准备时间。各运动轴的导轨安装面直接依托铝型材的基准面加工定位，装配时可通过百分表打表调整导轨平行度，保证运动过程无卡顿、无偏移，X轴横梁采用双型材拼接结构，提升横梁整体刚性，避免打印头高速运动时产生横梁震颤，影响打印件表面质量。框架底部预留了电控箱的安装空间，可放置主板、电源、驱动模块等电控组件，走线可沿铝型材的槽口内置布置，避免走线外露干涉运动部件。整机安装边界控制在常规桌面设备尺寸范围内，可直接放置于标准工作台面使用，无需额外定制专用安装基座，框架外侧预留了外壳安装孔位，后期可加装亚克力或钣金外罩，实现恒温打印环境，适配ABS等对环境温度敏感的耗材打印作业。部分非核心连接件未做完全定型设计，给使用者预留了自主改装优化的空间，可根据自身使用场景调整局部结构，比如加装耗材架、空气过滤组件、断料检测模块等拓展功能，无需对主体框架做破坏性改动。
