铝型材框架结构熔融沉积成型设备设计

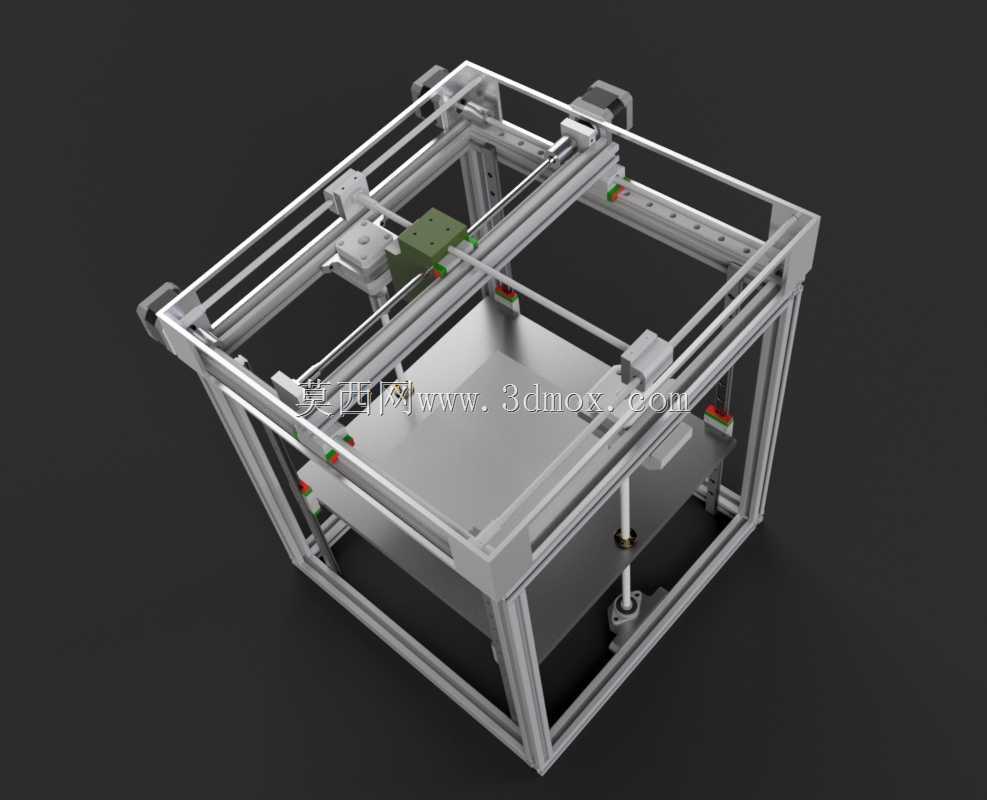

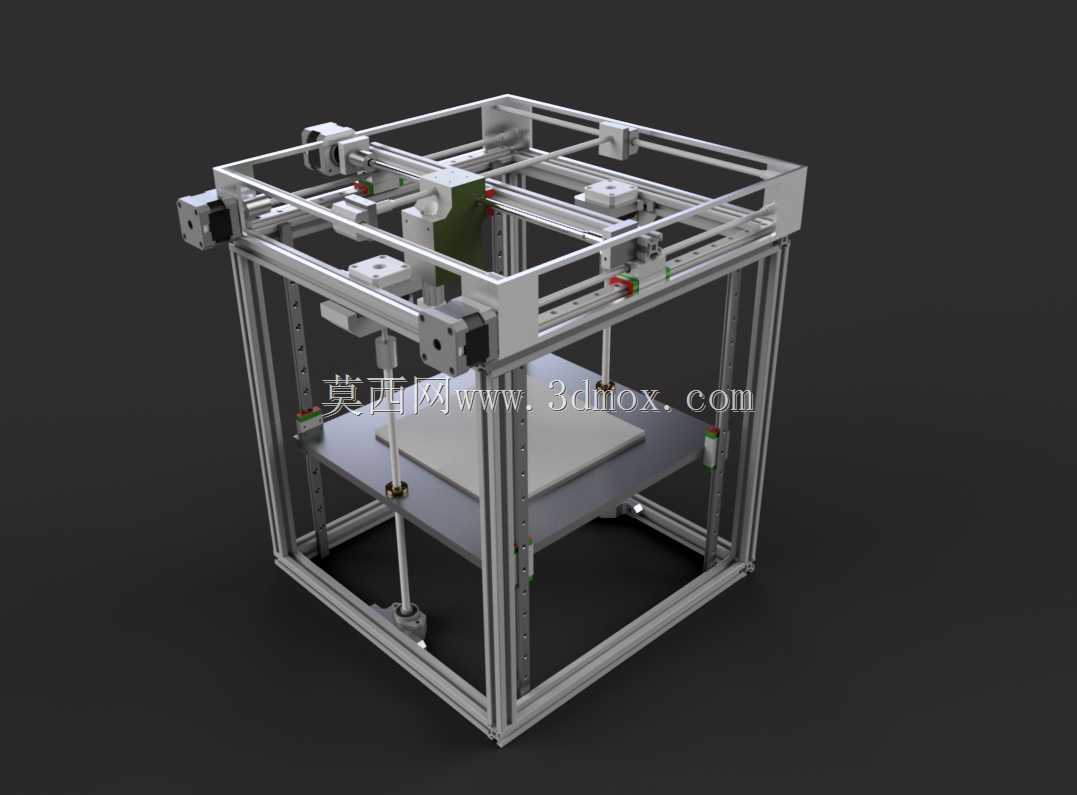

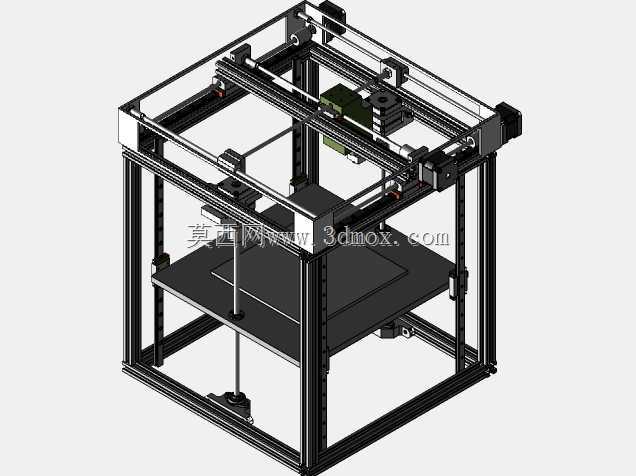

这款采用2020铝型材搭建的立方框架式熔融沉积成型设备，主要面向个人创客空间、小型产品研发工作室、中小学科创教学场景使用，可完成热塑性塑料耗材的熔融堆叠成型作业，能够满足小尺寸功能验证件、创意手作作品、教学演示模型的制作需求，相比封闭式商用成型设备，该结构具备极高的改装拓展空间，使用者可根据自身加工需求调整成型幅面、更换传动部件、升级功能模块，适配不同场景下的个性化成型作业要求。设备整体采用正立方对称框架布局，以标准20×20工业铝型材作为主体承载结构，型材之间通过角码与内置螺栓完成刚性连接，框架整体抗形变能力优异，能够为高速运动的打印头组件提供稳定的支撑基准，避免运动过程中产生的结构共振传递到成型端，有效降低成型件表面的层纹与错位缺陷。框架内部采用笛卡尔坐标系运动方案，X、Y轴负责打印头的平面路径移动，Z轴负责成型平台的垂直升降运动，各运动轴均采用光轴作为直线导向载体，配合同步带传动方案实现轻量化高速运动，设计阶段特意预留了传动部件的替换空间，使用者可根据精度需求将同步带传动更换为螺旋丝杠传动，也可更换不同直径的导向光轴调整负载能力，无需对主体框架进行破坏性改动即可完成升级。成型平台采用水平悬浮安装结构，平台调平组件预留了足够的调节行程，可适配不同厚度的柔性打印面板、玻璃基板或者加热平台，满足不同耗材的成型附着力要求；打印头安装位采用通用化接口设计，可兼容近程挤出、远程挤出等不同结构的挤出组件，也可拓展激光雕刻、笔头绘图等附加功能模块，实现一机多用的使用效果。设备的电气走线全部沿铝型材槽道内置布置，既避免了运动过程中线路剐蹭干涉，也让整体外观更加整洁规整，框架外侧预留了电控板、显示屏、料架的安装点位，使用者可根据自身使用习惯选择不同的安装位置，适配桌面放置、支架固定等不同的使用场景。该结构的安装边界十分友好，所有连接部件均采用标准紧固件，无需特殊定制加工件即可完成整机组装，铝型材的裁切公差要求宽松，普通的型材切割设备即可完成下料，非常适合爱好者自行采购配件组装，也可作为3D打印设备结构教学的演示载体，帮助学习者理解笛卡尔运动机构的设计逻辑、铝型材框架的搭建技巧以及熔融沉积成型的基本原理，在科创教育、个人DIY、小型原型制作场景下都具备很高的实用价值。
