铝型材框架简化型熔融沉积3D打印设备

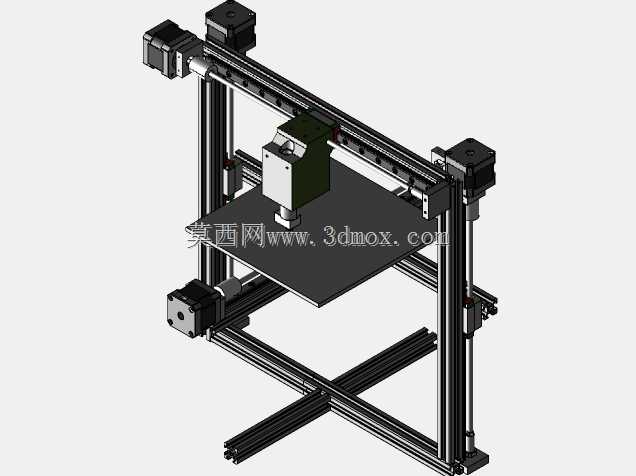

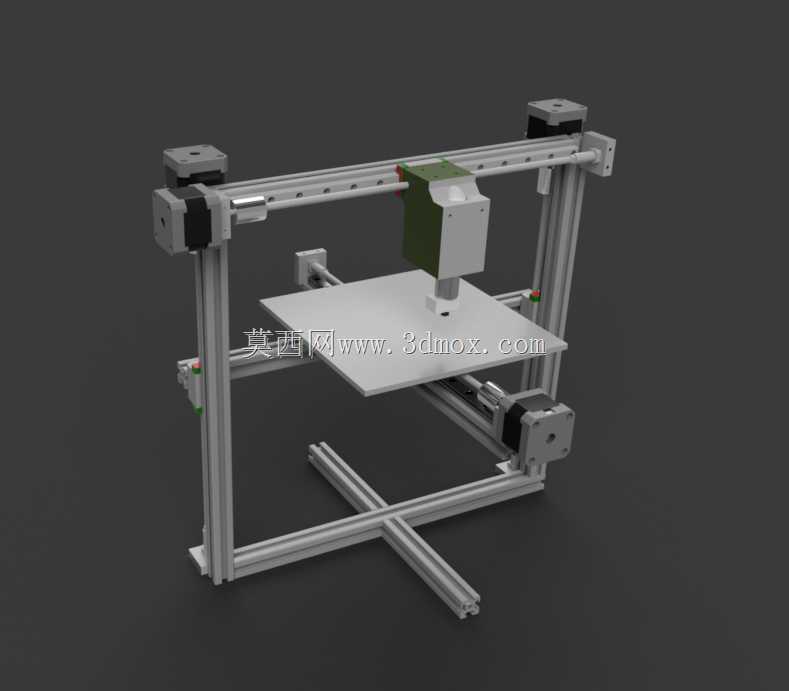

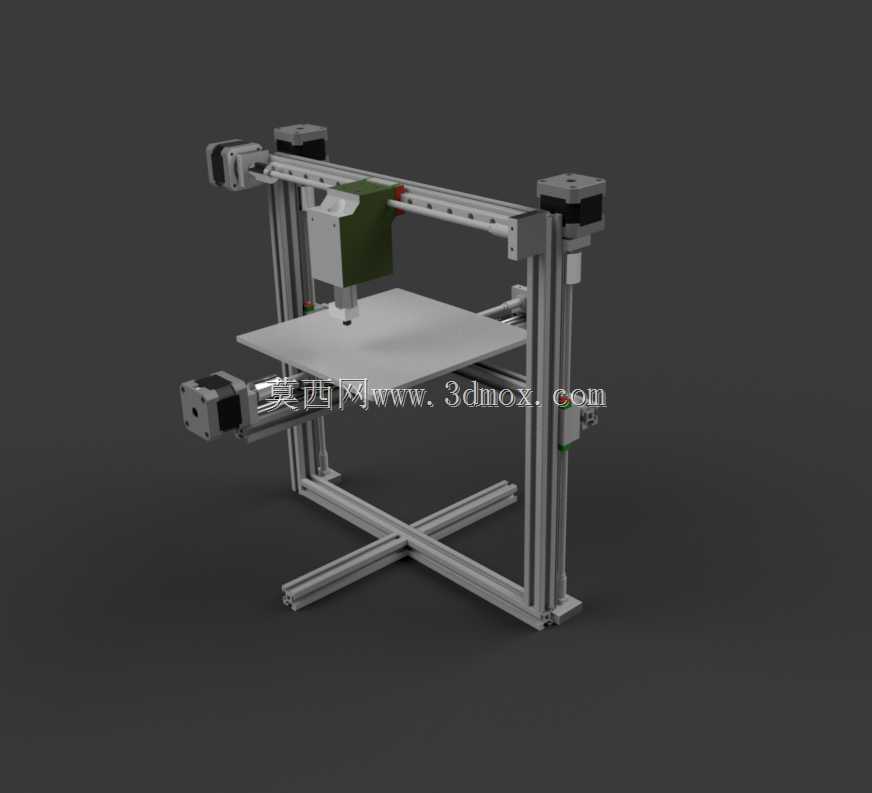

这款简化结构的熔融沉积成型设备，核心框架采用2020系列工业铝型材搭建，整体为龙门式运动布局，十字交叉的底脚型材既保证了放置稳定性，也预留了足够的底部调平操作空间，整机安装边界控制在桌面级设备的常规尺寸范围内，无需额外定制安装台架，普通防静电工作台即可完成部署。从实际应用场景来看，这类简化结构的设备非常适合创客空间、机械设计教学实验室、个人原型制作工作室使用，既可以用来完成小尺寸塑料零件的快速打样验证，也能作为机械结构教学的实操载体，让学习者直观理解笛卡尔坐标系运动设备的传动逻辑。设计思路上没有做过度的零件集成，刻意保留了传动方案的替换灵活性，默认采用皮带传动实现X、Y轴的往复运动，Z轴通过型材导轨配合滑块实现升降，使用者可以根据自身加工条件，将皮带传动替换为丝杠螺旋传动，不需要对整体框架做大规模改动，大幅降低了二次改造的门槛。设备的功能模块划分清晰，打印头组件集成在X轴运动滑台上，加热打印平台固定在Y轴运动托架上，三个轴向的驱动电机均采用外置安装方式，既方便后期维护更换，也避免了电机走线随运动部件反复弯折带来的线路损耗问题。框架连接全部采用标准铝型材角件与T型螺栓紧固，不需要做焊接或者定制粘接工装，组装过程仅需内六角扳手即可完成，所有运动部件的安装基准面都直接依托铝型材的自带槽道，省去了额外加工安装基准面的工序，对于没有精密机加工条件的使用者十分友好。实际使用中，这类开式框架结构的设备观察视野开阔，打印过程中可以随时观察耗材挤出状态、层间粘接情况，出现堵头、翘边等问题时能快速介入处理，没有封闭外罩带来的操作遮挡问题。设备的运动行程设计覆盖了日常手板件、教学演示件、创意模型的常规尺寸需求，不需要为了大尺寸牺牲框架刚性，铝型材本身的截面惯性矩足以支撑运动部件的高速往复移动，不会出现低速爬行或者高速抖动的问题，能满足常规PLA、PETG等常用熔融耗材的打印精度要求。
