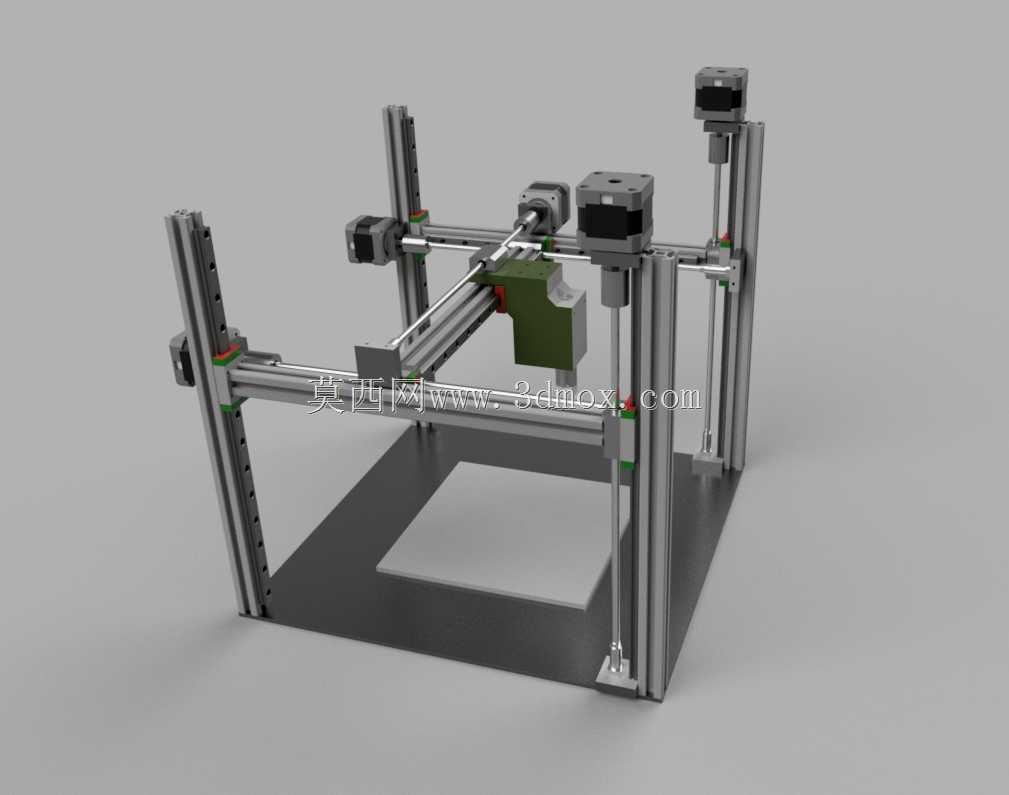

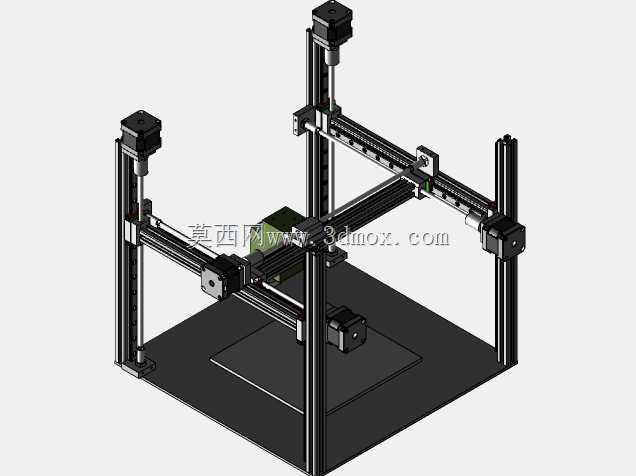

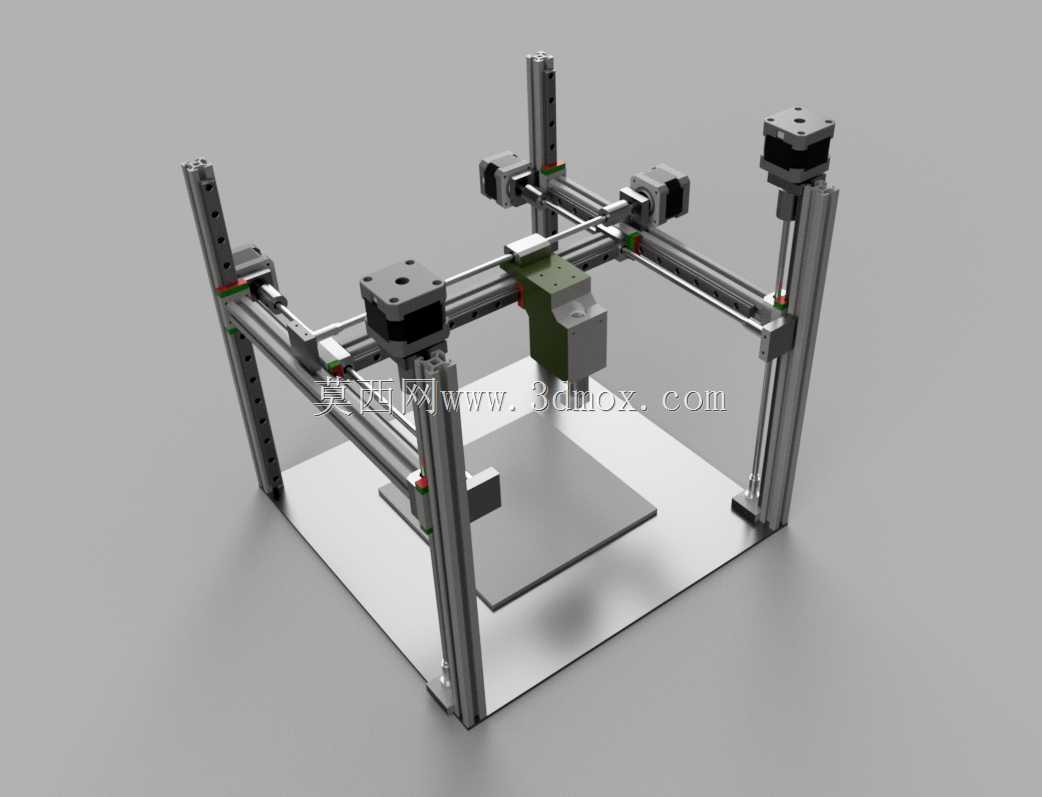

固定床式铝型材框架3D打印设备结构

该设备采用笛卡尔运动架构设计，核心运动逻辑为X、Y轴负责打印头平面走位，Z轴驱动打印头完成垂直方向层厚进给，打印床全程固定无位移，从根源上规避了移动床结构常见的平台晃动、打印件移位、大尺寸模型打印时床身惯性抖动等问题，尤其适配中小尺寸高精度熔融沉积成型的加工场景，可覆盖创客打样、小批量定制零件生产、教学实训等多类使用需求。

框架主体选用2020系列欧标铝型材搭建，这类型材自带标准T型安装槽，无需复杂焊接或定制机加工连接件，仅需配套角码、T型螺栓即可完成整机组装，后期调整轴系间距、拓展附加功能模块时拆装效率极高，同时铝型材本身的刚性足以支撑轴系高速运动时的稳定性，不会出现框架共振导致的打印层纹错位问题。

传动系统层面，X、Y轴采用光轴配合直线轴承作为运动导向，配合同步带传动实现高速走位，兼顾运动顺滑度与传动精度，预留了同步带张紧结构的安装位，可根据使用磨损情况快速调整带体张紧度，避免长期使用后出现传动回程差；Z轴采用双光轴导向搭配丝杆传动的方案，垂直进给的定位精度更高，层厚控制可稳定维持在0.1-0.3mm的常规区间，不会出现Z轴窜动导致的层厚不均问题。设计阶段刻意未对部分非核心机械零件做完全固化的结构设计，比如挤出头安装座、皮带张紧件、限位开关支架等位置均预留了通用安装孔位，使用者可根据自身手头的挤出机型号、限位开关类型、甚至传动方案替换需求做灵活调整，比如可直接将同步带传动更换为螺旋丝杆传动来提升低速打印的精度，无需对主框架做大规模改动。

安装边界方面，整机组装完成后占地尺寸约为400mm*400mm*500mm，可直接放置在常规工作台面上使用，无需额外定制安装基座；固定打印床的有效打印幅面约为200mm*200mm*200mm，床身预留了加热床、玻璃平台、磁吸平台的安装孔位，可根据打印耗材类型（PLA、ABS、PETG等）灵活更换床面配置，满足不同耗材的附着需求。走线槽位沿铝型材槽道预留，所有电机、限位开关的线路均可隐藏在型材槽内，避免运动过程中线路剐蹭打印件或干涉轴系运动，整机的维护可达性较好，所有易损件比如同步带、轴承、喷嘴等均可快速拆卸更换，无需拆解整框架。
