协作机器人配套气动控制箱体结构设计

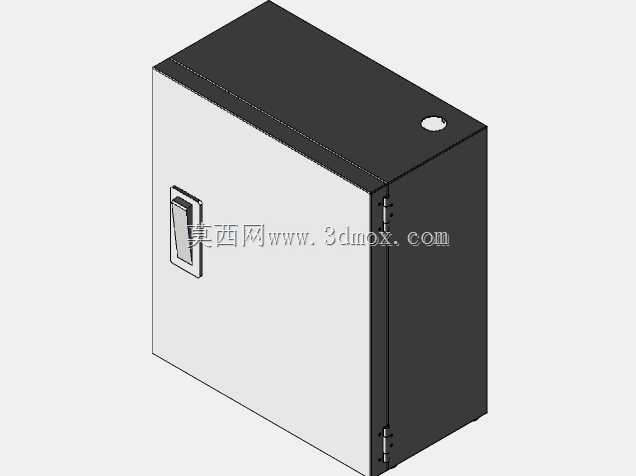

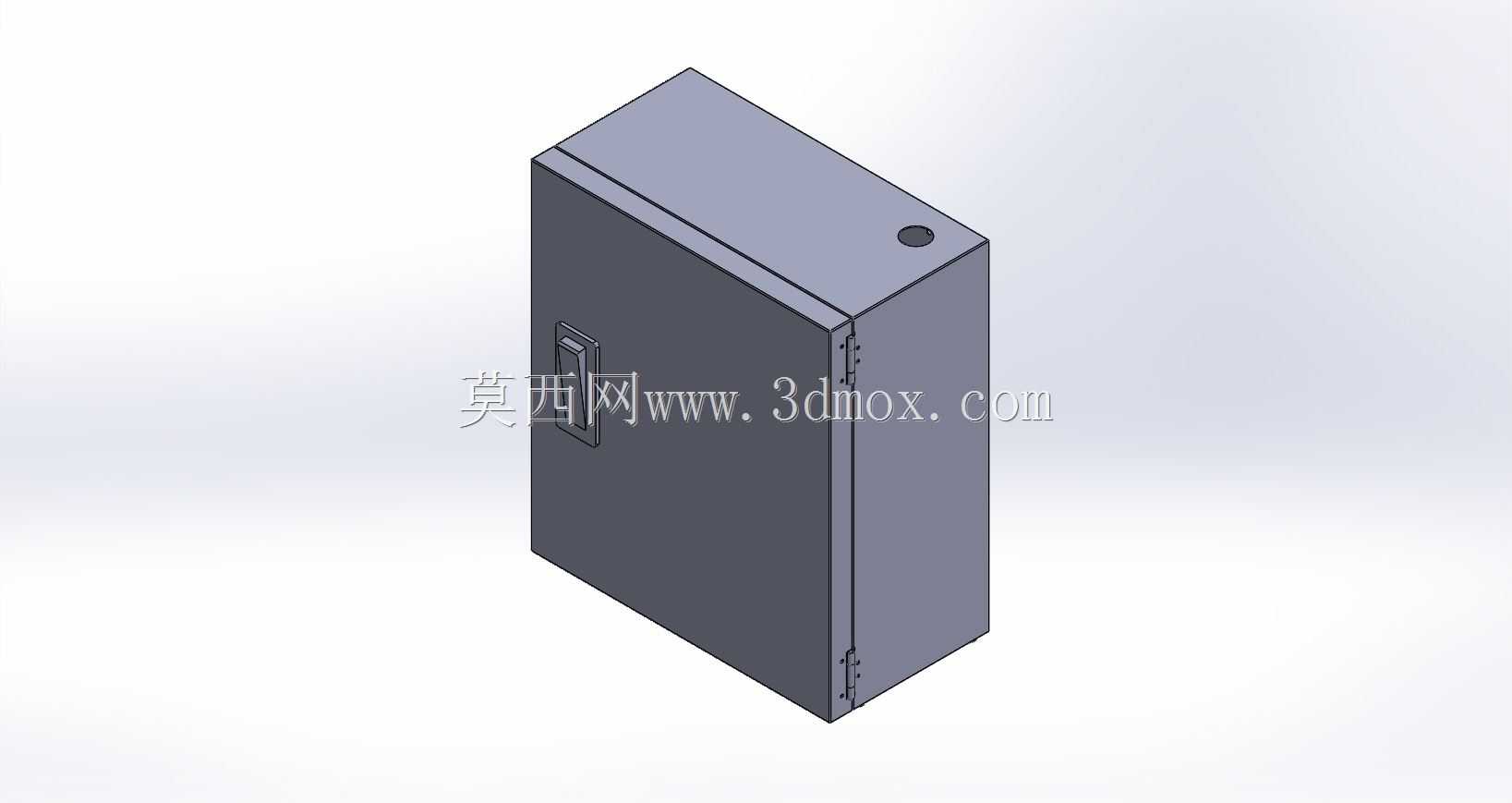

这款气动控制箱主要适配协作机器人工作站的气路集成需求，在3C电子装配、小型零部件上下料、轻量焊接辅助等场景中，承担气源处理、阀组集成、气路通断控制与压力调节的核心作用，能够将车间主管路输送的压缩空气经过滤、调压、油雾处理后，按需分配给机器人末端执行器、工装夹具、辅助挡停机构等用气单元，避免分散布置阀件带来的管路杂乱、维护不便问题。从结构设计来看，箱体采用封闭式薄钢板折弯焊接成型，门板侧边设置通长铰链，开合角度可满足内部元件全范围检修需求，门板内侧预留有密封胶条安装槽，可达到常规工业场景的防尘防溅要求，适配车间一般工况的使用环境。箱体顶部预留的穿线孔可兼顾主气路进气与电缆走线需求，孔位周边设计有护圈安装位，避免穿线时划伤管路与线缆外层。箱体内部预留了标准DIN导轨安装位，可直接固定气源处理三联件、电磁阀组、接线端子排等标准元件，无需额外打孔加工，背板处预留的网格状安装孔位，可根据实际阀组数量、气路排布灵活调整元件固定位置，适配不同负载等级协作机器人的气路配置需求。外形设计上采用规整长方体结构，安装边界清晰，既可以通过背部挂装孔固定在机器人工作站的型材立柱上，也可放置在工作台侧边作为独立气控单元使用，箱体门板上设置的嵌入式门锁可避免非操作人员误碰阀件造成的设备异常，门锁采用通用工业柜锁规格，备件替换便捷。设计过程中充分考虑了气路散热与管路排布空间，箱体深度预留了足够的阀组接线与气管弯折余量，避免气管过度弯折造成的气阻增大、通气不畅问题，侧边预留的备用穿线孔可满足后续增加气路轴数、扩展辅助功能的改造需求，无需对箱体进行二次开孔加工。在实际产线应用中，这类集成式气控箱能够大幅缩短工作站的气路搭建周期，所有阀件与处理元件集中布置后，日常点检时可直接观察压力表示值、检查滤芯状态，故障排查时无需沿分散管路逐段检测，有效降低设备维护的时间成本。箱体的边角处做了圆弧钝化处理，避免安装与检修过程中尖锐边角划伤操作人员，表面采用哑光喷塑处理，不易残留车间油污，日常清洁维护更为便捷。
