协作机器人夹持器联轴器转接安装板

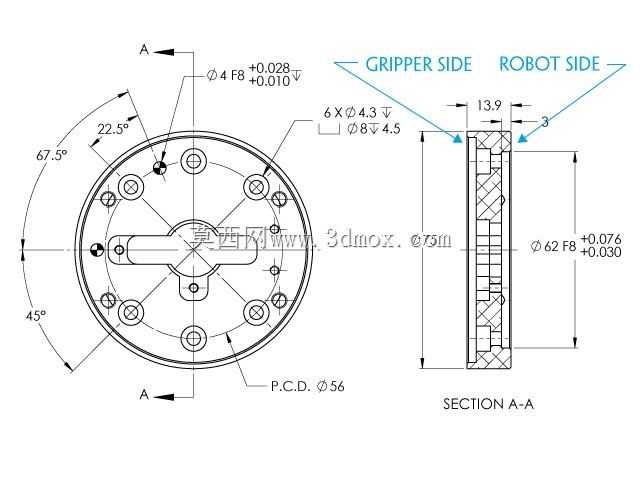

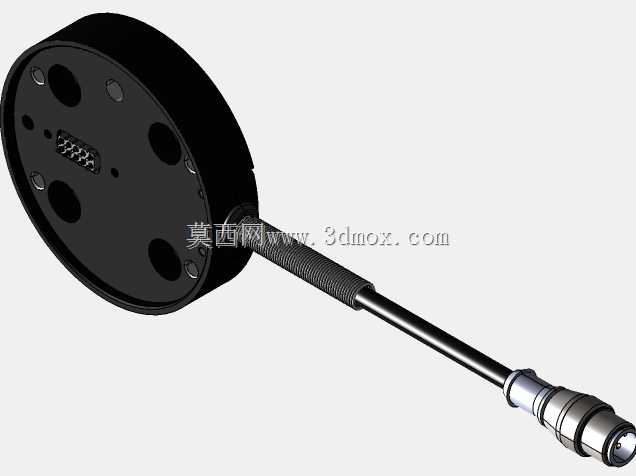

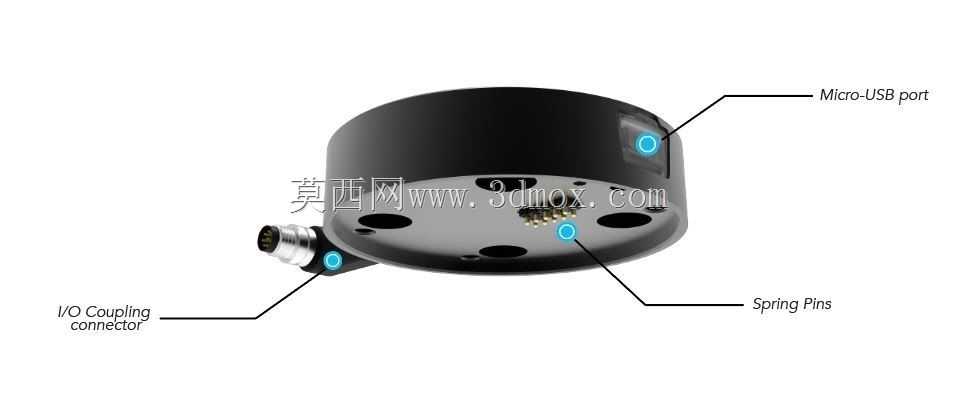

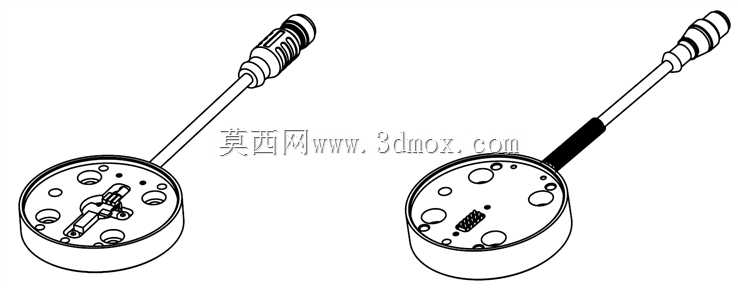

在协作机器人末端执行器的集成应用场景中，这类转接板承担着末端输出轴与夹持器联轴器之间的刚性连接作用，是打通机器人本体动力输出与末端执行器动作传递的关键衔接零件。日常产线部署时，不少标准夹持器的输入端联轴器安装孔位，与TM系列协作机器人末端法兰的孔系并不完全匹配，直接安装会出现同轴度偏差、连接刚性不足的问题，轻则导致夹持动作重复定位精度下降，重则在高速搬运、装配作业中出现连接松动、末端负载晃动的情况，这类转接板就是为解决这类孔系不匹配的安装痛点设计的。从结构设计来看，板体采用圆盘式外形，完全贴合协作机器人末端的圆形安装法兰轮廓，板面上的沉头安装孔严格对应机器人末端法兰的螺纹孔位，安装时可直接通过内六角螺丝完成与机器人本体的固定，沉孔设计能够保证螺丝头部不突出板体表面，避免与后续安装的联轴器部件产生运动干涉。板体中心区域的定位凸台与联轴器的内孔采用小间隙配合，装配时可快速实现两者的同轴定位，不需要反复打表调整同轴度，能大幅缩短现场集成的调试时间。板体上预留的穿线孔位，可将夹持器的信号线缆、动力线缆从板体侧面的出线口引出，搭配配套的弯式航空插头，能够避免线缆在机器人关节转动过程中出现缠绕、拉扯的问题，出线口的弧度做了圆滑过渡处理，不会对线缆外皮产生割损。从安装边界来看，板体的整体厚度控制在合理范围内，不会过多增加机器人末端的悬臂长度，能够尽可能降低额外负载对机器人末端负载能力的影响，板体边缘做了倒角处理，没有尖锐棱角，符合协作机器人作业场景的安全设计要求。板体上的多个辅助安装孔位，可兼容不同规格的联轴器安装尺寸，不需要额外加工孔位就能适配多款常用的平行夹持器、旋转夹持器的输入端连接需求，在小批量多品类的自动化产线改造场景中，这类转接件能够大幅降低末端执行器的改造成本，减少非标设计的重复工作量。实际装配过程中，板体与机器人法兰贴合的端面做了平面度处理，安装后不会出现翘边、间隙不均的问题，能够保证动力传递过程中的刚性，在夹持器进行高速开合、带载旋转的动作时，不会因为连接面的间隙产生传动误差，可有效保证末端作业的重复定位精度，满足精密装配、小件搬运等场景的精度要求。
