SSOP28引脚集成电路封装三维结构

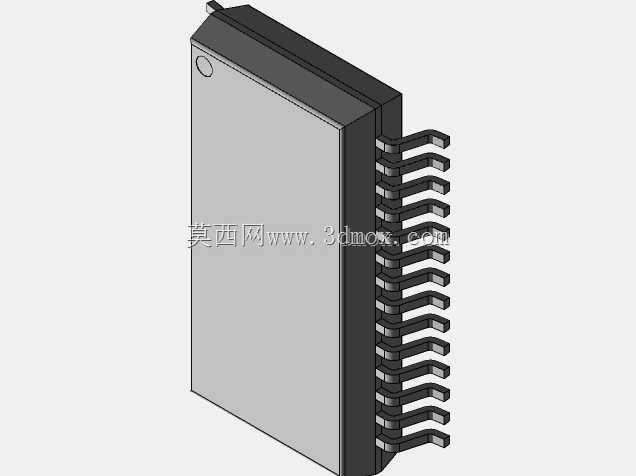

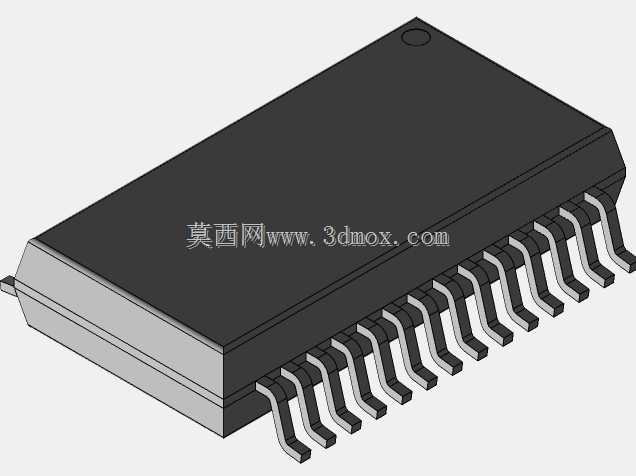

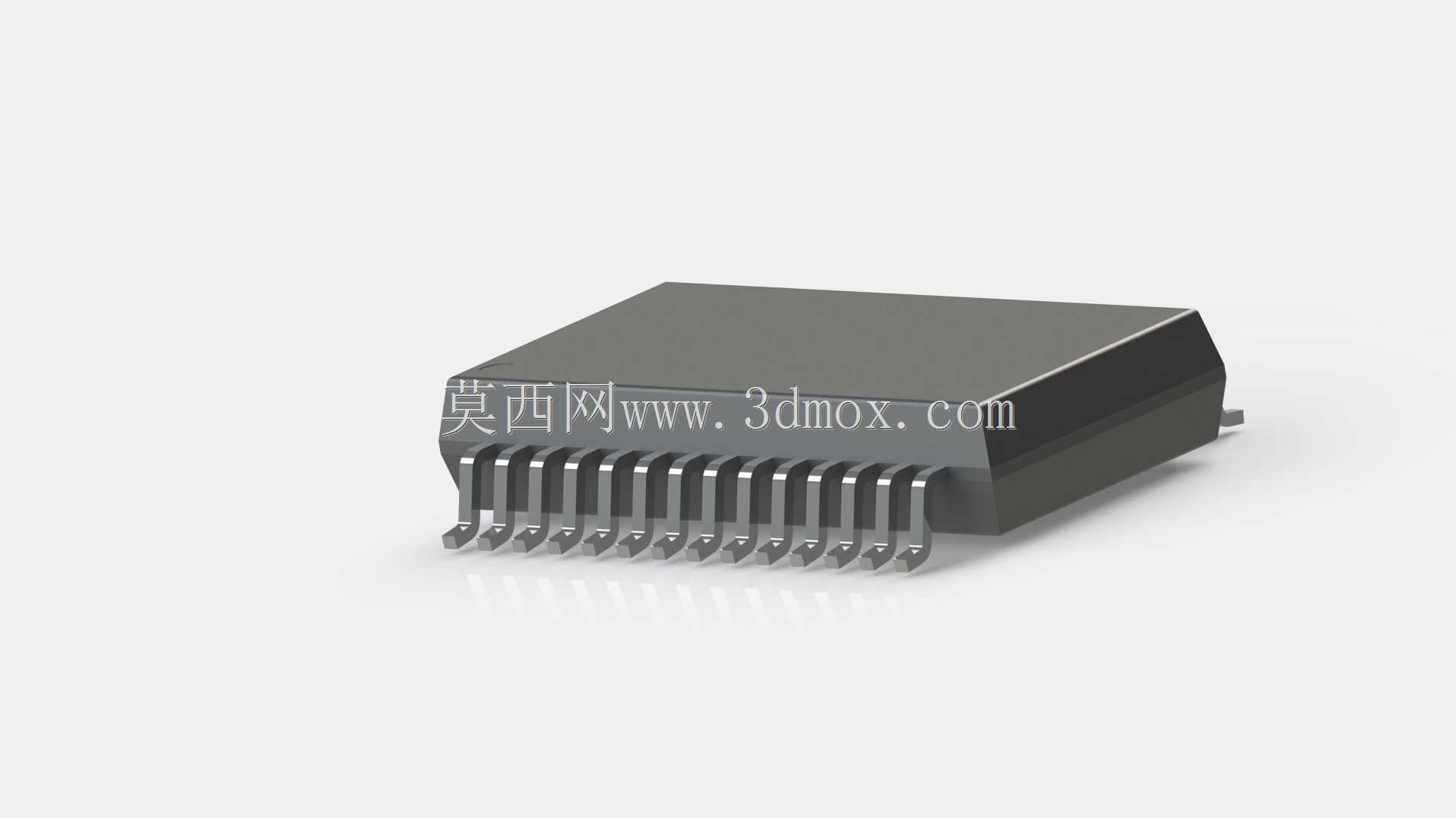

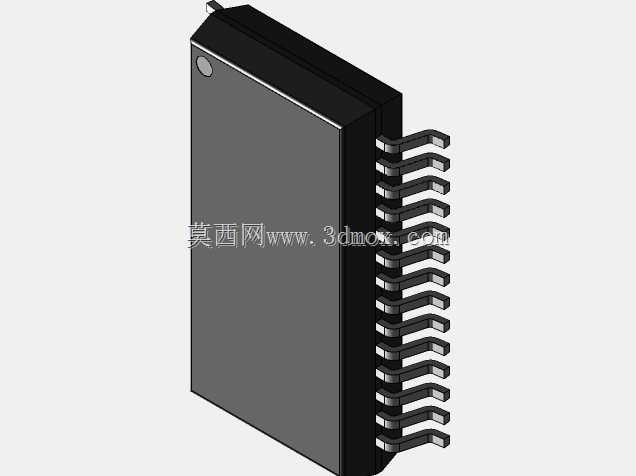

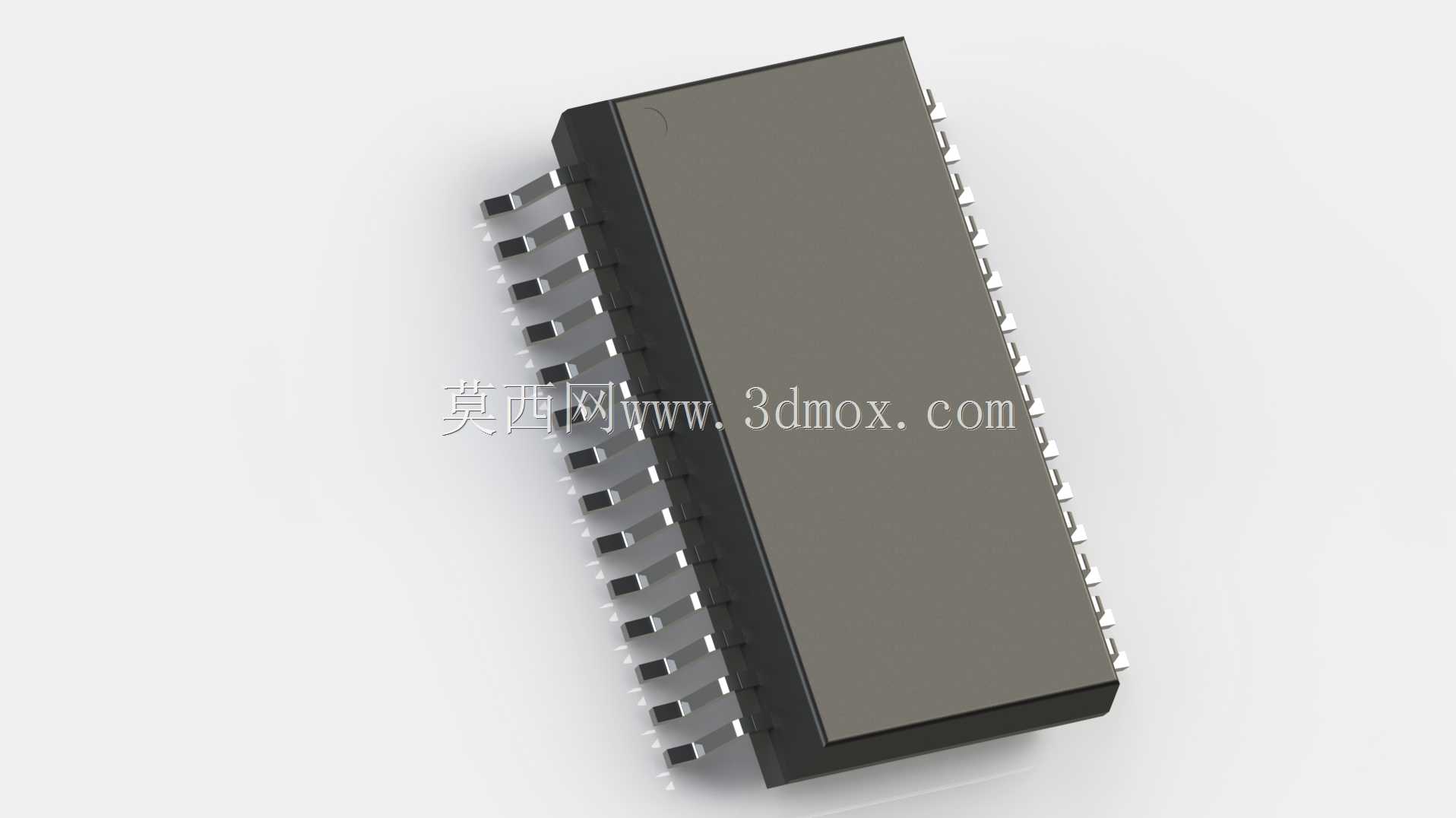

　　在消费电子、工业控制板卡、车载电子模块的PCB设计环节，SSOP28封装的集成电路是极为常见的表贴元器件，这类封装的三维建模精度直接影响PCB Layout阶段的干涉检查、SMT产线的钢网开孔校验、以及整机装配阶段的空间预留核算，很多初入结构设计领域的工程师容易忽略封装模型的细节公差，导致后期贴片时出现引脚共面度不匹配、器件与周边结构件干涉的问题。这款SSOP28封装的三维结构完全按照实际量产的封装尺寸规范构建，本体采用矩形塑封结构，两侧对称排布14个引脚，总计28个引出端，引脚采用鸥翼式成型设计，建模时严格还原了引脚的弯折角度、引脚间距、引脚伸出本体的长度，以及塑封本体表面的定位标记——也就是一角的圆形凹点，

　　这个标记是SMT贴片时确认器件引脚1位置的关键标识，建模时没有做简化处理，完全还原实际生产中的标识形态。从安装边界来看，建模时预留了SMT焊接所需的引脚焊盘外延空间，本体高度符合常规薄型小尺寸封装的厚度规范，在做PCB堆叠设计时，可以直接调用该模型核对顶层、底层器件的高度间隙，避免出现装配后器件与外壳、散热片、接插件等周边部件的空间冲突。设计思路上完全贴合电子装联的实际需求，没有做多余的艺术化修饰，所有结构特征都服务于工程应用：塑封本体的边缘倒角还原了实际注塑成型的脱模斜度，引脚的厚度、宽度参数完全匹配行业通用的封装规格，既可以用于PCB设计阶段的3D布局校验，也可以用于SMT贴片机的离线编程仿真，

　　还能作为教学演示中表面贴装封装的具象展示模型。在工业控制板卡的设计场景中，这类28引脚的SSOP封装常用来承载接口转换芯片、小型逻辑控制芯片、信号调理芯片，板卡空间通常十分紧凑，精准的封装三维模型能帮助结构工程师在设计初期就排查掉空间干涉问题，减少后期打样的改板次数；在消费电子的小型化设备设计中，器件的高度公差、引脚成型尺寸直接影响整机的轻薄化设计，这款模型的尺寸精度完全能满足毫米级的空间核算需求，不需要额外调整尺寸参数就能直接导入主流EDA软件的3D环境使用。不同于很多简化的封装模型只做方块加引脚的粗略示意，这款模型还原了塑封本体与引脚结合处的包胶结构，引脚根部的塑封包裹形态完全符合实际器件的成型工艺，在做热仿真分析时，也能更准确的还原器件本体的热传导路径，帮助工程师评估器件工作时的散热空间是否充足。
