小型遥控水下潜器外壳结构设计

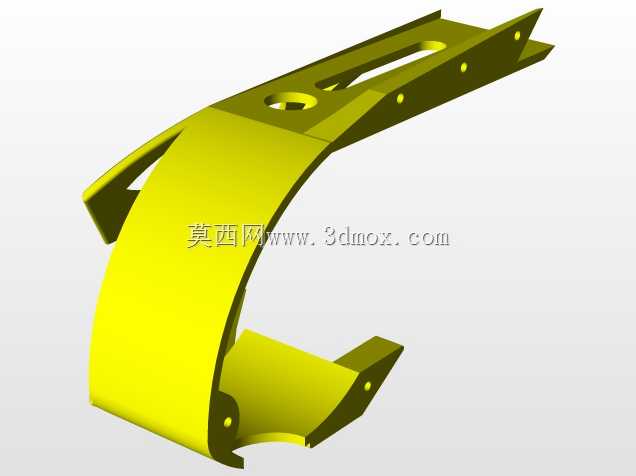

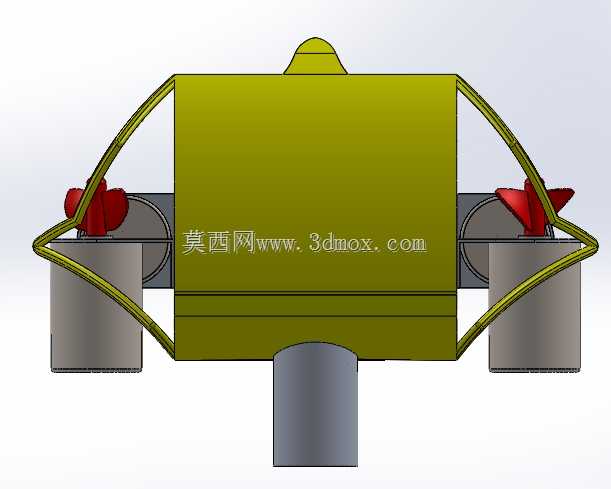

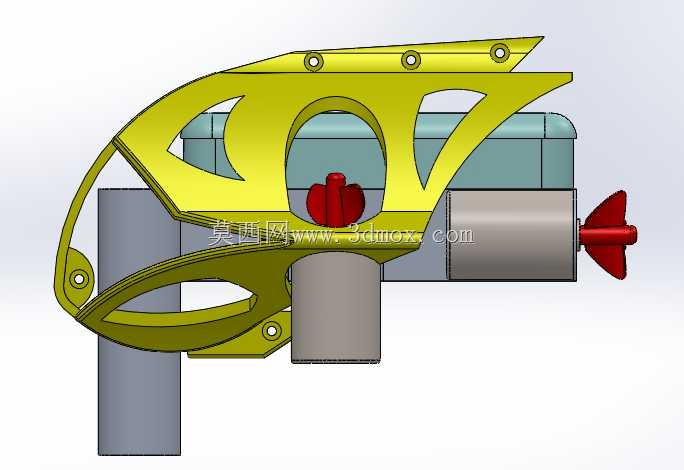

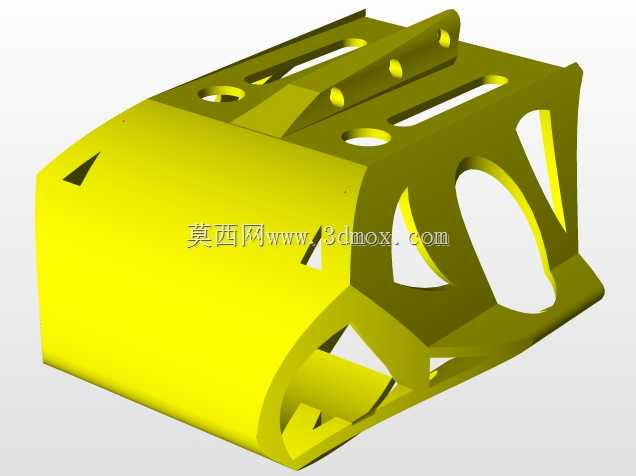

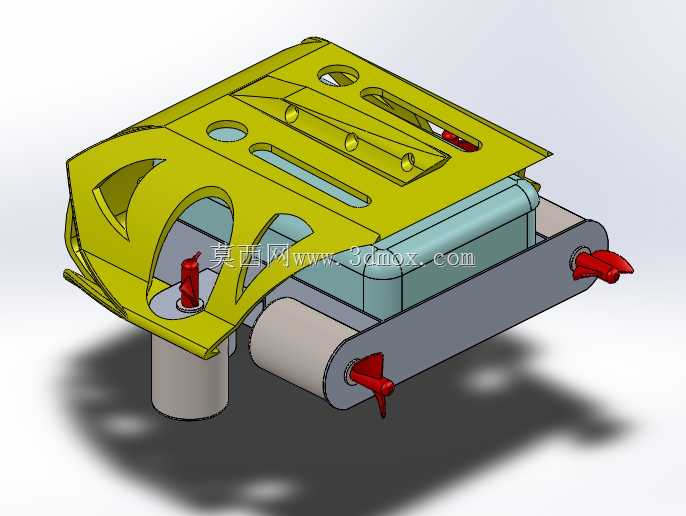

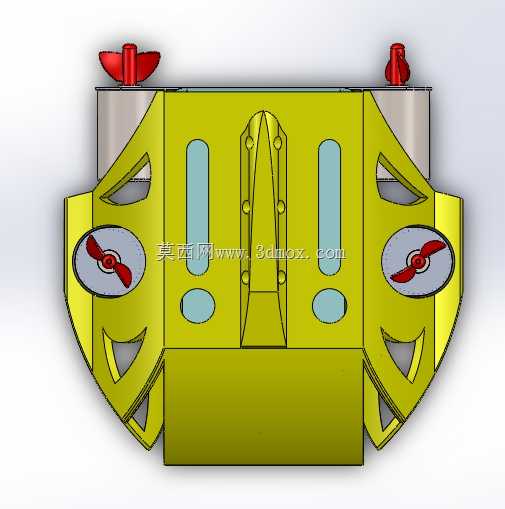

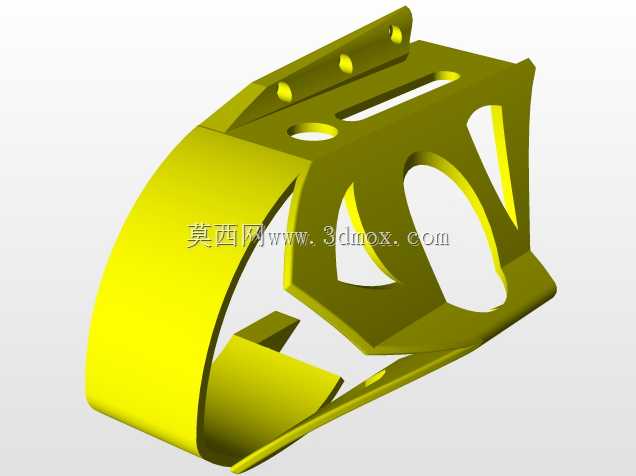

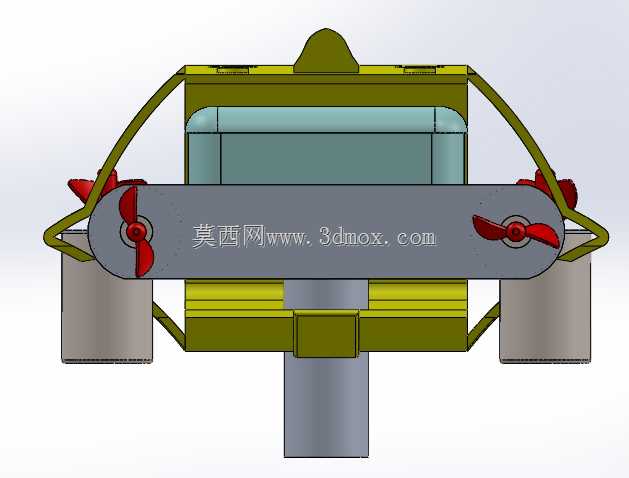

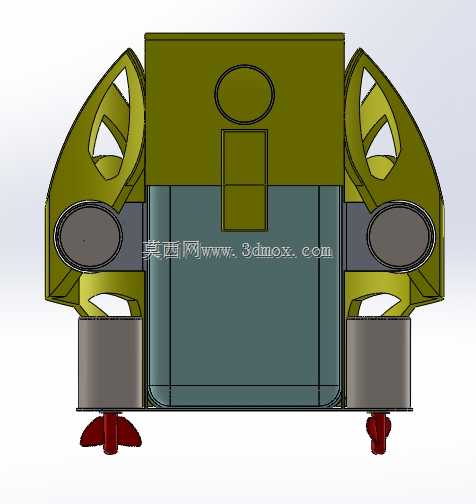

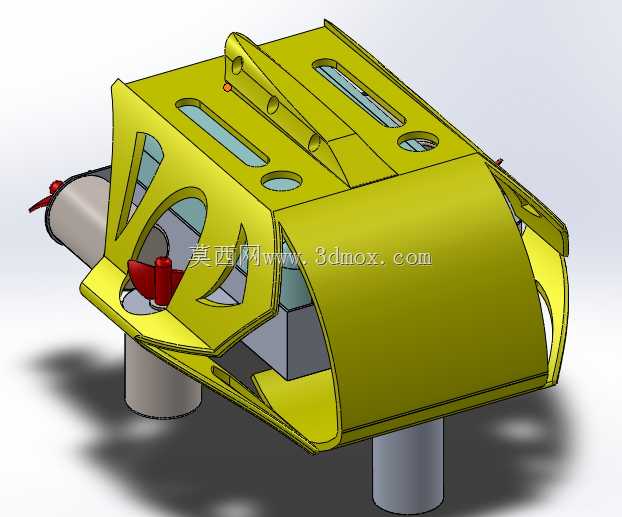

这款小型遥控潜器的外壳结构，主要面向近岸浅水域的近距离观测、水下结构目视检查、小型水域搜救辅助这类场景设计，整体结构围绕紧凑便携、水下运动阻力优化、内部器件防护三个核心需求展开。从结构布局来看，外壳采用左右对称的流线型切角设计，正面中部设置纵向导流棱，两侧预留长条形透明视窗安装位，既可以为内部搭载的观测摄像头、照明模块提供无遮挡的通视路径，也能在潜器行进过程中引导水流沿壳体表面顺滑流过，降低迎流面的紊流阻力，减少潜器定深、平移过程中的水流扰动影响。壳体两侧对称布置水平推进器的安装沉台，沉台做了与壳体曲面齐平的过渡处理，避免推进器安装后突出壳体形成额外的流阻，顶部预留两个垂直布置的功能接口位，可分别安装天线模块、浮力调节块或者起吊挂点，底部预留平整的设备安装基面，方便搭载电池仓、控制电路板、深度传感器等核心内部组件，安装基面与壳体侧壁做了加厚的加强筋连接，能够承受浅水域下的静水压力，避免壳体受压变形挤压内部器件。在设计思路上，这款外壳优先考虑了3D打印加工的工艺适配性，所有壁厚保持均匀一致，没有出现突变的厚壁结构，避免打印过程中出现翘曲、填充不均的问题，壳体上的镂空减重区域都做了圆弧过渡，没有尖锐的内角，既可以减少打印过程中的支撑材料用量，也能避免应力集中导致的结构断裂。从安装边界来看，壳体整体宽度控制在双手可持握的范围内，不需要大型吊装设备即可完成布放回收，两侧推进器的安装位预留了标准的紧固件安装孔位，可适配常用的小型水下推进器型号，顶部接口的安装孔距统一，方便后期根据不同作业需求快速更换功能模块，视窗位置的安装槽预留了密封胶圈的安装槽位，可配合透明盖板实现静密封，满足浅水域下的防水要求。实际作业中，这类小型潜器不需要大型母船配合，单人即可在岸边、小型船只上完成操作，适合在养殖网箱巡检、水下管线近岸段检查、桥墩水下部分目视排查、小型水域水下异物搜寻这类场景使用，外壳的对称结构也能保证潜器在水平转向、垂直上浮下潜过程中的重心稳定，减少姿态调整的推进器能耗，延长单次下潜的作业时长。壳体表面的导流结构在潜器侧移时，也能减少水流对壳体的侧向冲击力，让姿态控制更加精准，避免在近岸有水流的区域出现被水流冲偏的问题。
