Arduino兼容诺基亚5110液晶显示模块结构

做嵌入式小项目做了快十年，经手的显示模块少说也有几十款，诺基亚5110这款屏直到现在还是很多低功耗小装置的首选，这次还原的这款兼容蓝板版本，是目前创客圈和小批量工控采样装置里用得最普遍的衍生版本。先从实际安装场景说，很多人做手持检测装置、小型环境采集终端、桌面状态提示牌的时候，最先考虑的就是这款屏，它不需要复杂的驱动外围，和常用的8位、32位微控制器引脚直连就能跑，比大尺寸彩屏省了至少七成的IO口占用，对引脚资源紧张的小型控制板特别友好。

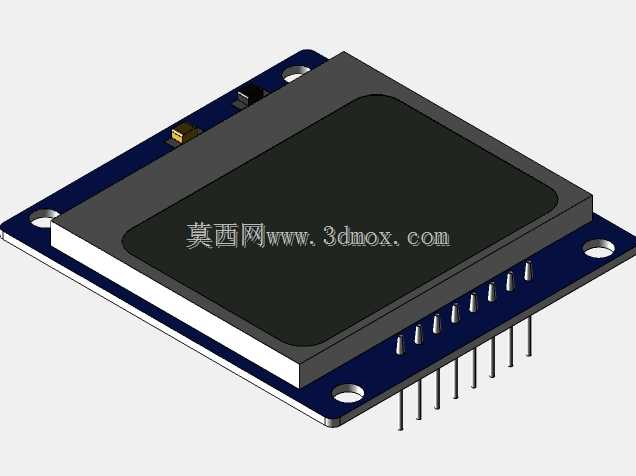

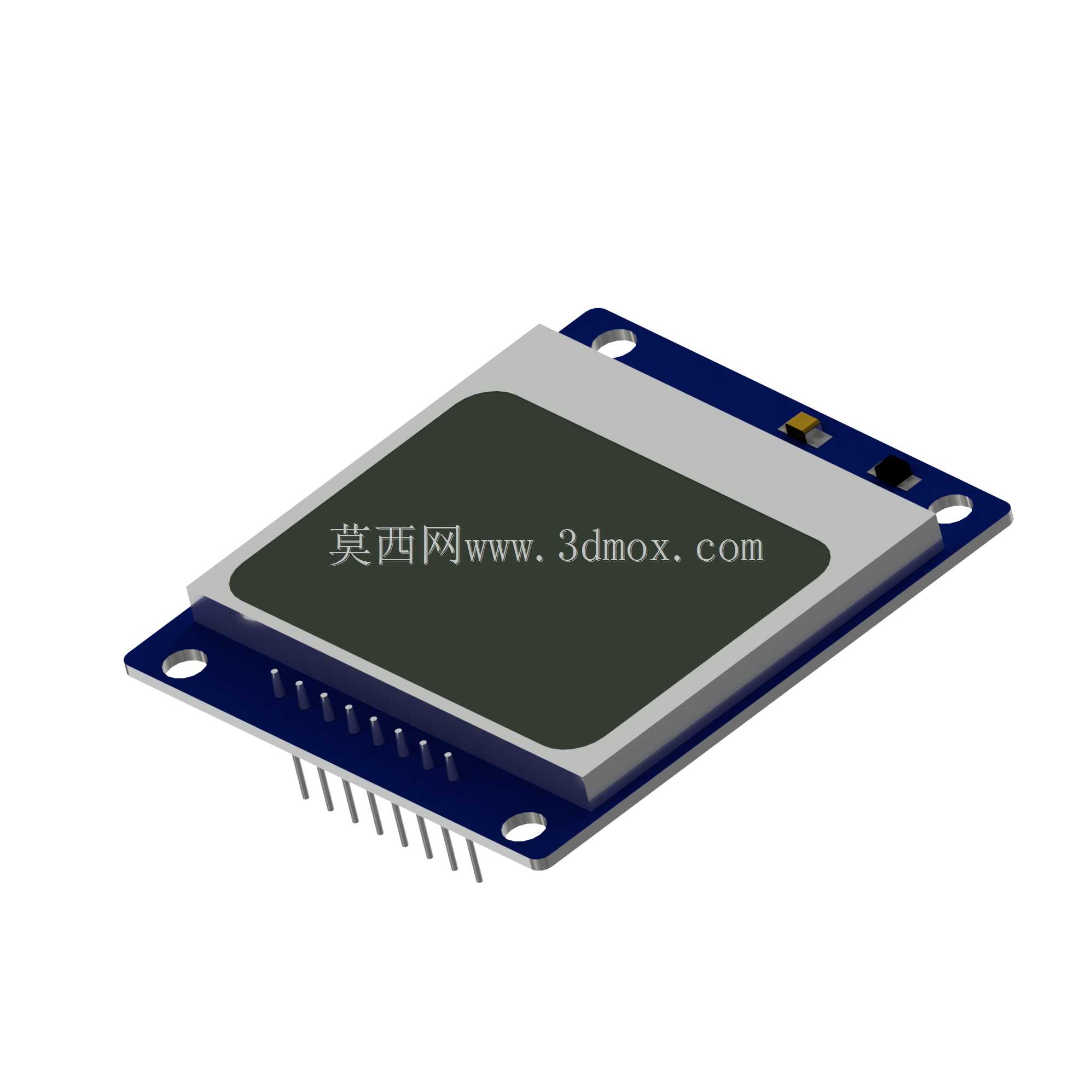

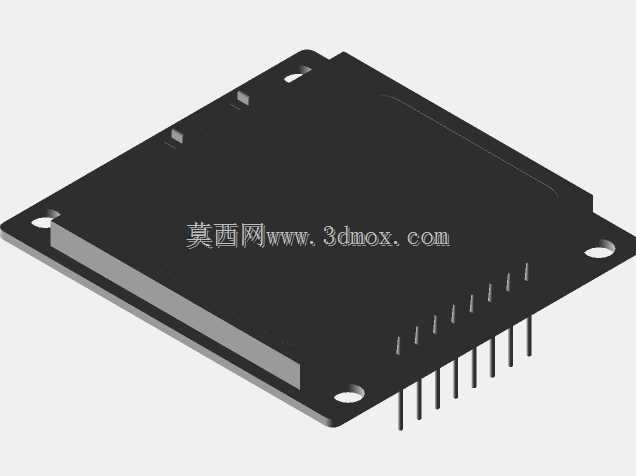

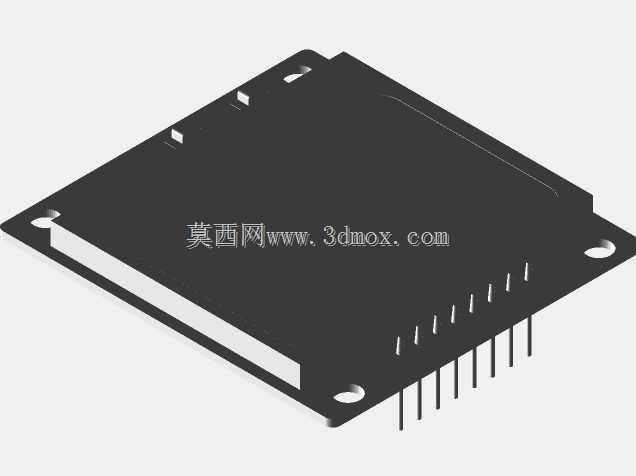

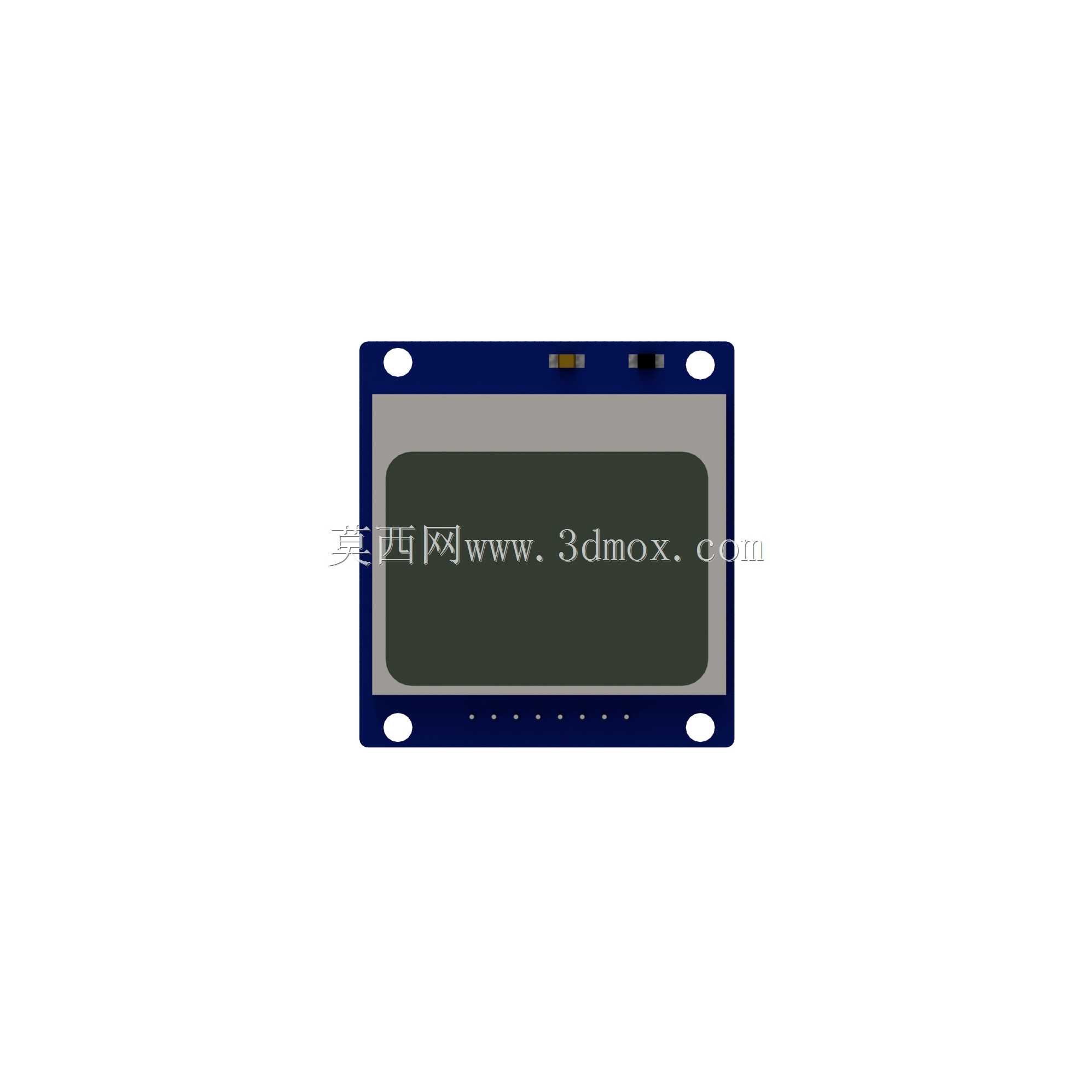

设计上这块板把原诺基亚5110裸屏的软排线接口改成了直插排针引出，四个角预留了标准3mm安装孔，孔位间距是通用的29mm×42mm，不管是叠层安装在Arduino控制板上方，还是用铜柱固定在设备外壳内部的安装柱上，都不用额外做转接支架，板边到排针的距离留足了2mm安全间隙，插杜邦线的时候不会和旁边的模块产生结构干涉。屏幕有效显示区域是84×48像素的单色点阵，刚好能放下6行8像素高度的英文字符，或者3行16像素高度的简易中文，做参数显示、状态提示、简单波形绘制完全够用，背光部分做了板载限流，不用外接电阻就能直接接3.3V电源点亮，不会因为过流烧坏背光LED。

实际选型的时候要注意，这款模块的工作电压是3.3V逻辑，和5V单片机连接的时候如果直连容易烧坏屏驱动芯片，所以板上预留了电平匹配的焊盘位置，用户可以根据自己的主控电压选择是否焊接分压电阻，不用额外飞线。整个模块的厚度控制在8mm以内，装在手持设备的外壳里不会凸出来，屏幕表面和PCB边缘的落差留了1mm，贴亚克力面板的时候刚好能把屏幕边缘压住，不会漏出PCB的蓝油边。排针的引脚顺序是通用的SPI通信定义，和市面上绝大多数开源驱动库的引脚顺序完全匹配，拿到手不用改引脚定义就能直接跑示例程序，对快速做原型验证的项目来说能省不少调试时间。

从结构可靠性来说，PCB用的是1.6mm厚的FR4板材，屏幕和PCB之间用双面泡棉胶固定，抗震性比裸屏软排线连接的版本好很多，用在移动类的小设备上不会因为震动出现排线松脱的问题，排针是标准2.54mm间距，不管是焊板还是用杜邦线连接都很方便，模块整体重量不到10g，对负载敏感的小型航模、便携装置来说几乎不会增加额外重量负担。
