伺服驱动小型日常用品自动售货机结构设计

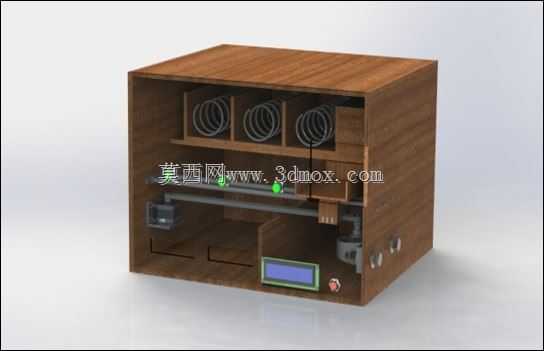

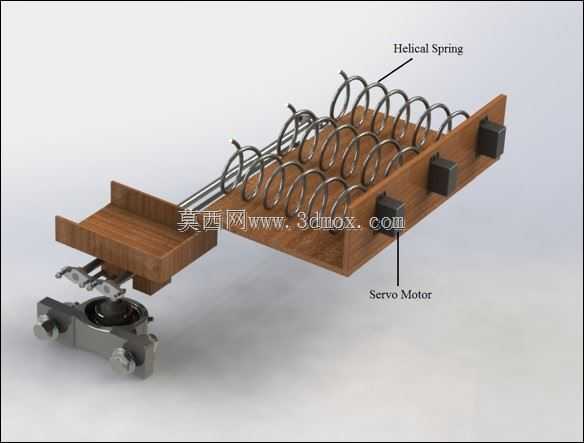

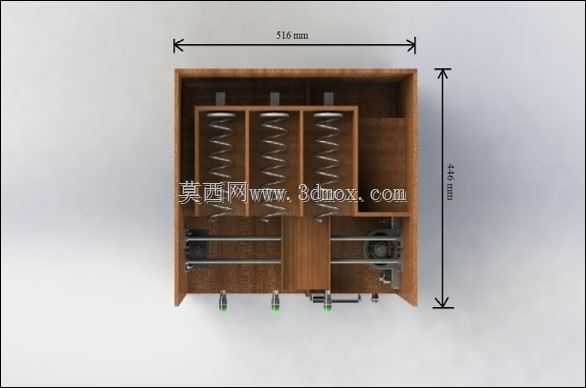

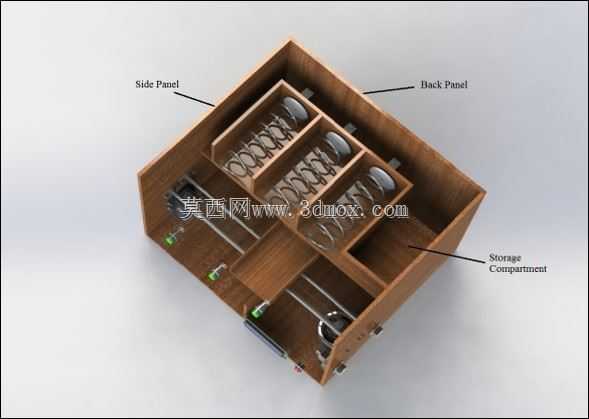

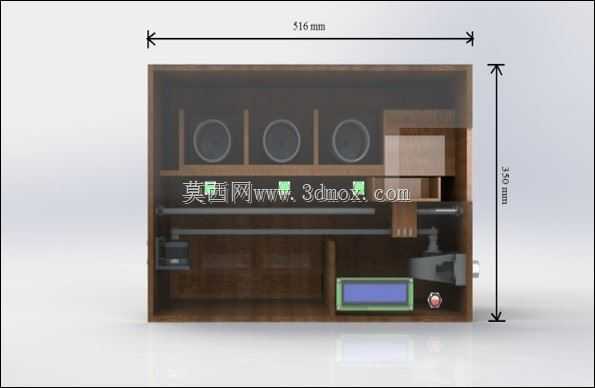

　　这款小型自助售卖设备的设计初衷，是填补公共区域小体量日用品即时供应的场景空白，区别于传统大容量食品饮料售货机，它的占地尺寸控制在极小范围内，可直接壁挂安装或放置在卫生间入口、电梯间、社区便民点、写字楼茶水间这类狭窄公共区域，无需预留大尺寸安装空位，安装时仅需保证前方预留400mm以上的取货操作空间即可，适配多数局促的公共点位布设需求。设备核心采用伺服电机作为出货驱动源，相比传统弹簧货道的直流减速电机方案，伺服驱动的位置控制精度更高，可根据不同售卖品的外形尺寸调整螺旋转动角度，避免卡货、出货不到位的常见问题。内部货道采用分层排布设计，上层设置三个独立弹簧螺旋货道，可分别放置洗手液、卫生用品、消毒皂、一次性面罩这类小包装日用品，

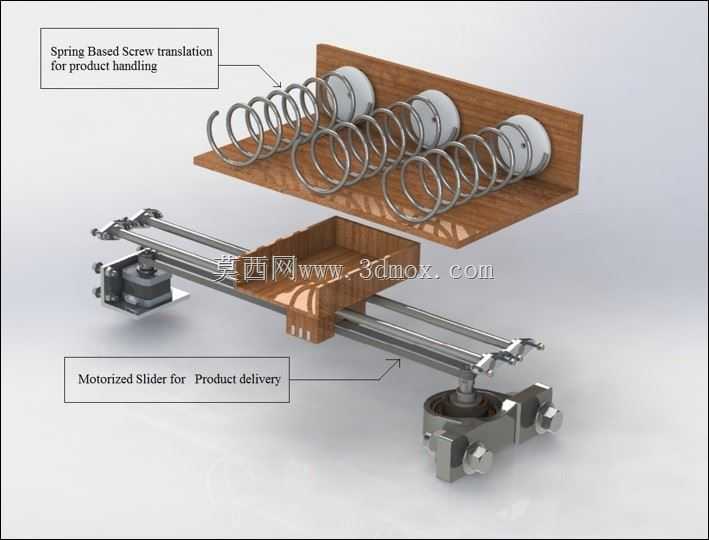

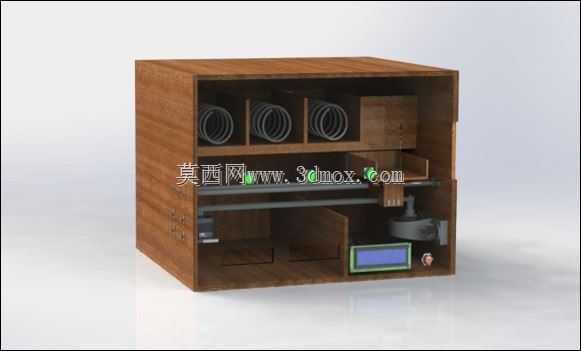

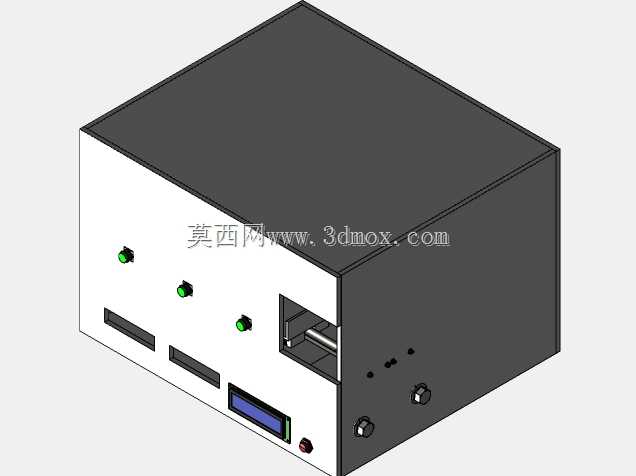

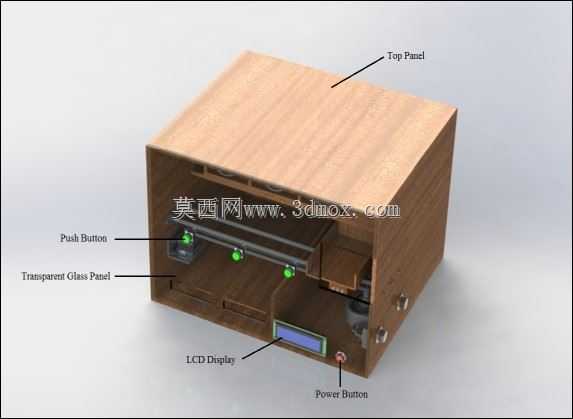

　　每个货道可根据售卖品的包装直径调整螺距，适配直径30mm到80mm范围内的盒装、袋装、瓶装货品，货道下方设置横向平移的接货机构，可精准移动到对应货道下方承接掉落的货品，再平移到取货口位置，避免货品直接高空掉落造成包装破损。设备正面下部集成了状态显示屏与操作按键，可显示货道库存、售卖状态，用户选定货品后触发伺服系统完成出货动作，内部结构做了模块化拆分，货道组件、驱动组件、接货组件均可独立拆卸，后期运维更换配件无需整体拆解设备。设计阶段针对不同货品的下落冲击做了运动模拟，验证接货机构的移动响应速度与货品落点匹配度，同时通过有限元分析校核了木质柜体的结构强度，保证壁挂安装时的承重可靠性，柜体内部预留了控制板、供电模块的安装位，

　　走线槽沿柜体侧壁排布，避免走线干涉运动部件。这款设备的结构设计没有冗余功能，所有部件都围绕小点位日用品自助售卖的核心需求配置，没有多余的装饰结构，整体结构紧凑，加工装配难度低，适合小批量定制生产，可根据不同布设场景的需求调整货道数量与排布方式，适配不同品类的小体积日用品售卖需求。
