四节七号碱性电池串联供电支架结构

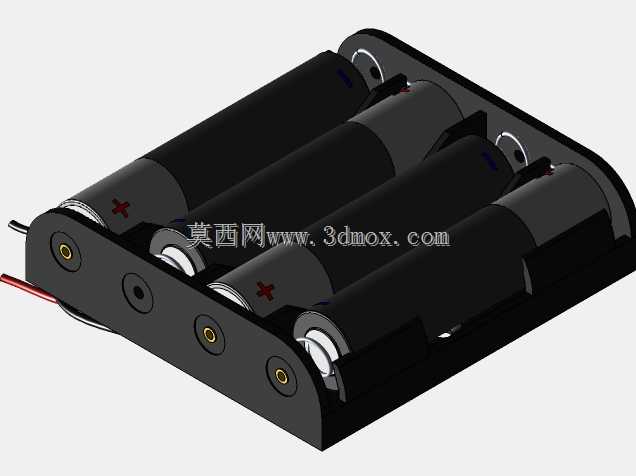

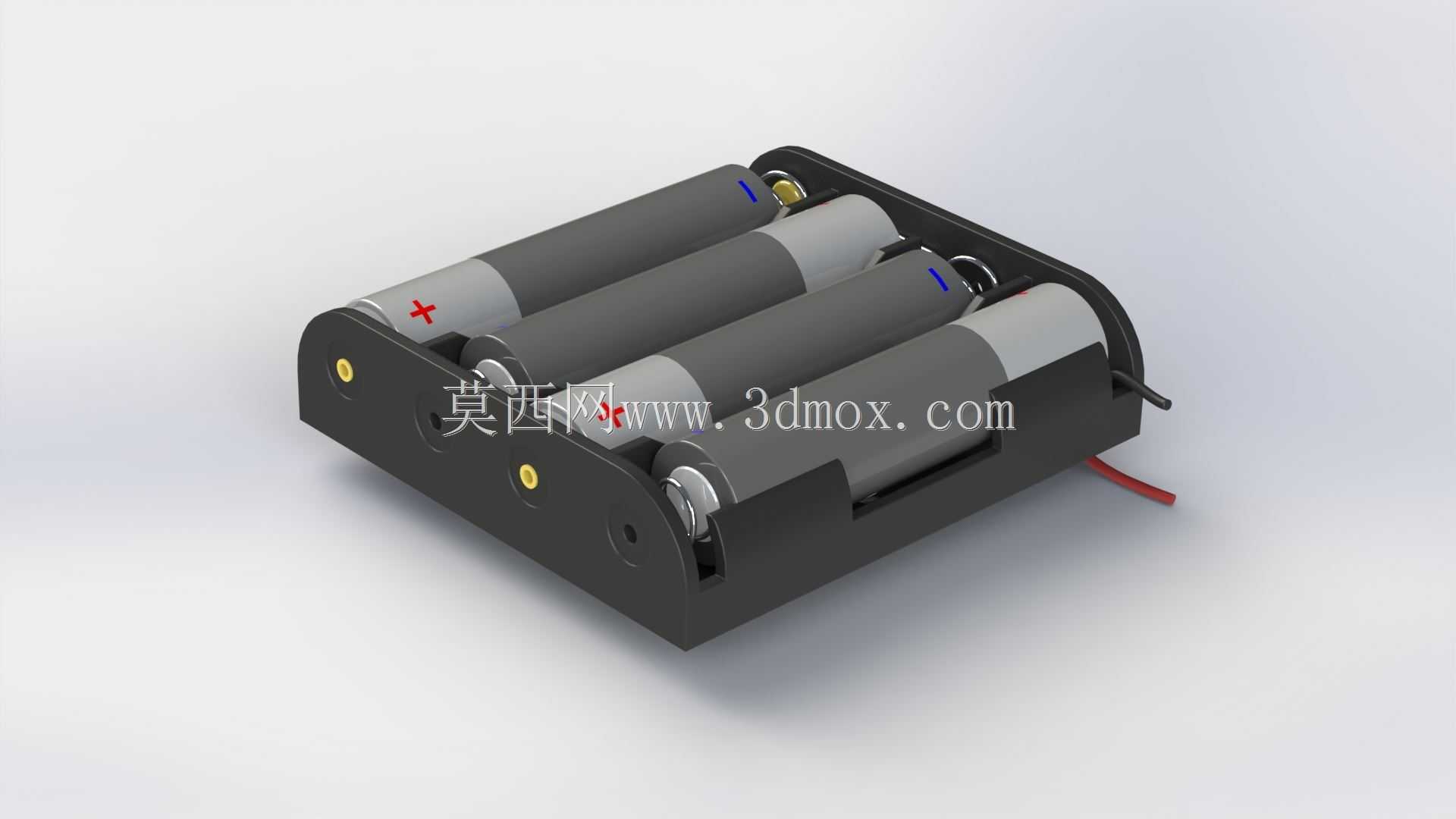

这款四槽AAA电池承载结构，主要面向小型便携电子设备的内置供电场景设计，常见应用覆盖手持检测仪表、小型无线传感节点、便携消费电子、低功耗工控手持终端这类需要可拆卸干电池供电的设备，能在设备无外接电源的工况下提供稳定的直流供电输出，避免内置锂电池亏电后设备无法快速启用的问题。结构整体采用卧式排布设计，四节AAA电池沿支架长度方向平行排列，相邻电池通过端部的导电弹片实现串联导通，最终通过支架端部引出的红黑导线输出总电压，单节AAA碱性电池额定电压1.5V，满电状态下整组可输出6V直流电压，匹配多数小型电子设备的供电输入范围。从设计逻辑来看，支架主体采用绝缘耐冲击的工程塑料材质，槽位内壁做了适配AAA电池外径的圆弧限位，每节电池的安装槽两端分别设置金属导电触点，正极端做了凸起定位结构，负极端采用带预压弹力的金属弹片，既可以抵消电池长度的生产公差，也能在设备受到振动、冲击时保证触点与电池端面紧密贴合，避免出现接触不良、供电瞬断的问题。支架侧面设置的两个金属定位孔，可配合螺丝将整个电池组固定在设备壳体内部的安装柱上，安装边界需要预留的空间包含支架本体的长宽高尺寸，以及端部引出导线的弯折余量，同时要在设备对应位置预留电池仓盖的开合空间，方便用户更换电池时无需拆解设备整体外壳。设计过程中需要重点考量的细节包括，弹片的预压力度控制，压力过小会导致振动场景下接触电阻波动过大，压力过大会提升电池装入的阻力，影响用户更换电池的操作体验；相邻电池之间的绝缘隔断要做足够的壁厚，避免塑料壳体被击穿后出现电池短路的风险；引出导线的焊接位置要做应力释放结构，避免拉扯导线时将焊点从弹片上扯脱。另外支架端部的导线出线位置做了圆角导向，避免导线长期弯折后外皮被壳体棱角磨破造成短路，整个结构没有多余的冗余设计，所有结构特征都服务于电池固定、导电导通、安装固定三个核心功能，在满足结构强度和使用可靠性的前提下，尽可能压缩整体占用空间，适配小型电子设备内部紧凑的布局要求。
