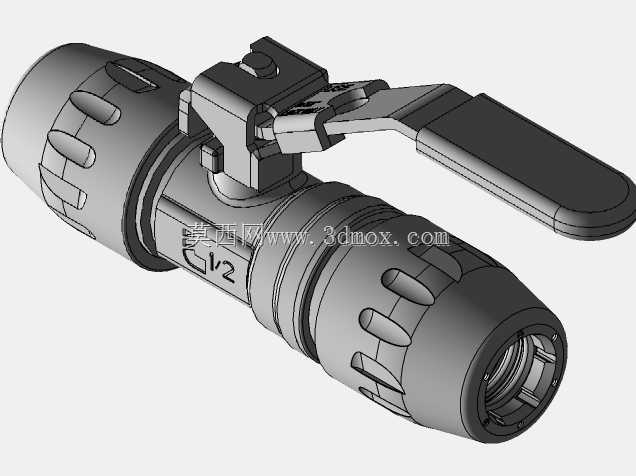

PARKER TRANS AIR双等速可锁式球阀结构

这款双等速可锁阀主要面向压缩空气管路系统的流体通断控制场景，在工厂气动动力输送、车间集中供气支路、自动化设备气路分配等工况中有着广泛应用，尤其适合需要频繁操作、且要求误操作防护的管路节点。从实际使用角度看，该阀门采用手柄式操作结构，扳动角度对应通断状态，自带的锁止结构可以在阀门处于全开或全关位置时实现锁定，避免现场作业中因管路振动、意外触碰导致的阀门状态偏移，保障气路通断状态的可靠性，杜绝非预期的气路通断引发的设备动作异常或供气中断问题。

结构设计上，阀体采用对称式等通径流道设计，两端采用快插式连接结构，适配对应外径的硬质气动管路，安装时无需额外套丝、焊接，仅需将处理好端面的管路插入接口即可完成密封与固定，大幅降低现场安装的工时成本，也便于后期管路改造、维护时的拆装作业。手柄部分做了贴合手部操作的轮廓处理，扳动时的力矩经过匹配，无需借助额外工具即可完成操作，锁止机构集成在手柄与阀体的连接位置，锁定后可配合锁具实现权限管控，避免无关人员随意扳动阀门状态。

从安装边界来看，阀门整体为同轴式布局，两端接口轴线重合，安装时仅需保证两端管路的同轴度即可，不会额外占用过多的管路径向空间，手柄的操作空间预留仅需覆盖手柄90度扳动的回转范围，在紧凑的管路排布场景中也能顺利布置。阀体上标注的通径标识清晰，便于现场选型安装时快速核对规格，避免错装。流道内部做了平滑过渡处理，压缩空气通过时的压损控制在较低水平，不会因为阀门的接入导致支路供气压力出现明显衰减，满足气动设备对供气压力稳定性的要求。密封结构集成在快插接口内部，与阀体流道密封形成双重密封保障，在额定工作压力范围内不会出现泄漏问题，适配常规工业压缩空气系统的工作压力区间，也可兼容其他惰性气体的管路通断控制场景。
