滚轮式气动机械压力开关三维结构

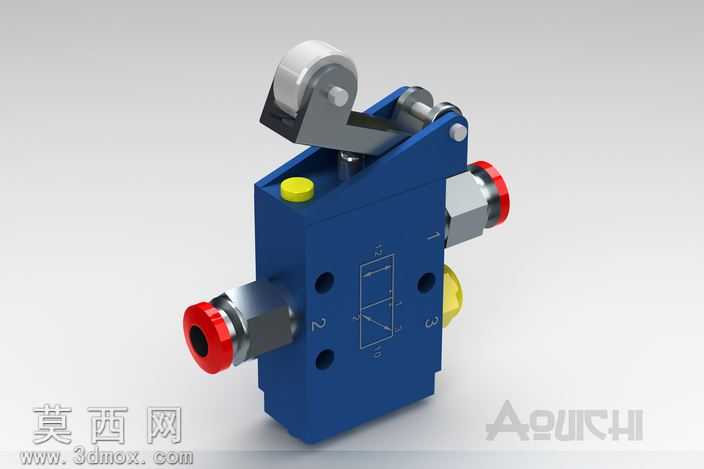

本作品为滚轮触发式气动机械压力开关的三维建模成果，建模过程依托三维参数化设计软件完成，整体采用自顶向下的设计思路，先完成整体功能布局的框架搭建，再逐一拆分细化各个零部件的结构尺寸，确保各部件装配间隙合理、运动逻辑符合实际气动元件的工作原理。模型主体基座采用深蓝色工程塑料质感的材质渲染，表面做了细微的哑光磨砂纹理处理，还原工业气动元件的真实外观质感；两侧气路接口采用金属快插接头结构，接头外圈的锁紧环做了亮红色的区分色处理，既符合工业产品的色彩标识规范，也让整体视觉层次更清晰。顶部的滚轮触发机构采用金属包胶滚轮设计，滚轮支架做了镀锌金属的亮面材质处理，铰接位置的销轴、固定螺丝等标准件均按照实际五金件的尺寸比例建模，细节处还原了螺丝头部的槽型、销轴的卡簧限位结构。基座表面印制的气路通断逻辑符号采用凹刻填色的效果处理，清晰标识1、2、3三个气路接口的连通逻辑，顶部的黄色手动泄压按钮做了醒目的亮黄色橡胶材质渲染，侧面的调节旋钮也做了防滑纹理的细节刻画。整体装配过程严格按照实际产品的装配顺序完成约束添加，滚轮摆臂的摆动行程、触发位置均做了运动仿真的限位校验，确保触发动作时内部阀块的位移能够准确切换气路通断状态，各密封位置的结构细节也做了还原，保证模型结构的合理性与写实度。渲染阶段采用工业产品常用的柔光棚拍布光方式，多角度打光凸显金属件的反光质感与塑料件的哑光质感，背景采用浅灰渐变突出产品主体，让整体展示效果清晰直观，完整呈现该压力开关的外部结构与接口布局。
