KJ66燃烧室环配套汽化器枝结构设计

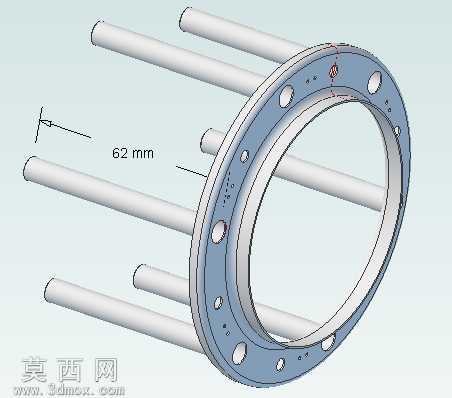

本作品为KJ66微型涡喷发动机配套的燃烧室环与汽化器枝集成结构，采用三维参数化建模方式完成全结构设计，建模过程中优先保证各部件的装配同轴度与位置精度，首先构建带均布安装孔的环形法兰基体，法兰环上按照圆周等分规则排布多组不同孔径的安装定位孔，兼顾燃烧室壳体连接、汽化器枝固定、气流旁通的多重功能需求，建模时对法兰环的壁厚做了均匀过渡处理，避免高温工况下出现应力集中问题。汽化器枝采用多根平行圆管结构，从法兰环端面沿轴向平行伸出，管体长度统一为62mm，各管路之间保持等间距排布，保证燃油汽化后能够均匀进入燃烧室腔室，与压缩空气实现充分预混。渲染阶段采用金属哑光材质模拟高温合金构件的真实质感，对法兰环的安装孔做了倒角细节处理，管体与法兰环的连接位置添加了圆角过渡特征，还原实际加工中的工艺结构，避免尖锐棱角带来的应力缺陷。设计过程中围绕微型涡喷发动机的燃油雾化需求，调整汽化器枝的伸出长度与排布角度，保证各管路出口位置对应燃烧室的主燃区，让汽化后的燃油能够快速参与燃烧反应，同时法兰环的密封面做了平面度约束设计，保证与燃烧室壳体装配后不会出现燃气泄漏问题。整体结构在建模时完成了干涉检查，确认所有汽化器枝管路与法兰环孔位完全对齐，无装配错位问题，各管路之间留有足够的气流流通间隙，不会阻碍压缩空气的正常流动，同时兼顾了结构轻量化需求，在保证结构强度的前提下尽可能减小法兰环与管体的壁厚，降低构件整体重量，适配微型涡喷发动机的轻量化设计要求。
