格罗夫双通道单刀双掷继电器结构设计

项目分类:3D模型 发布时间:2021-09-27 ID:288548
  • 格罗夫双通道单刀双掷继电器结构设计
  • 格罗夫双通道单刀双掷继电器结构设计
  • 格罗夫双通道单刀双掷继电器结构设计
  • 格罗夫双通道单刀双掷继电器结构设计
  • 格罗夫双通道单刀双掷继电器结构设计
  • 格罗夫双通道单刀双掷继电器结构设计
  • 格罗夫双通道单刀双掷继电器结构设计
  • 格罗夫双通道单刀双掷继电器结构设计
  • 格罗夫双通道单刀双掷继电器结构设计
  • 格罗夫双通道单刀双掷继电器结构设计
  • 格罗夫双通道单刀双掷继电器结构设计

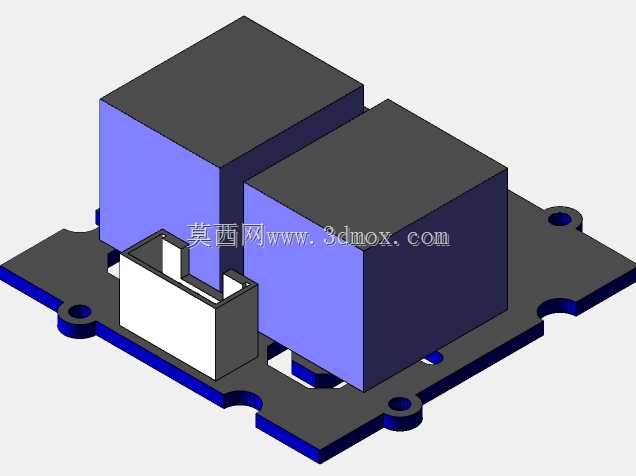

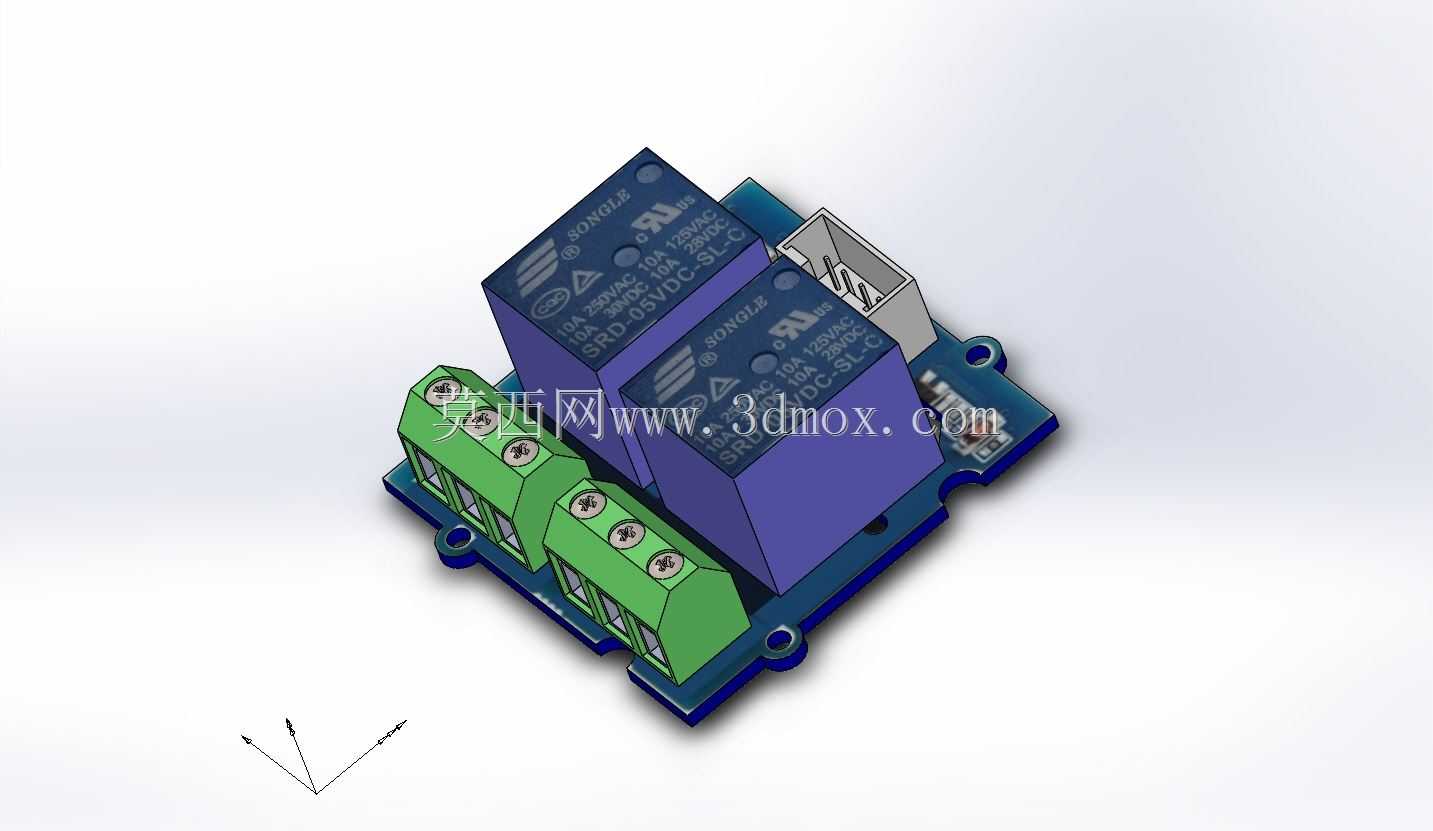

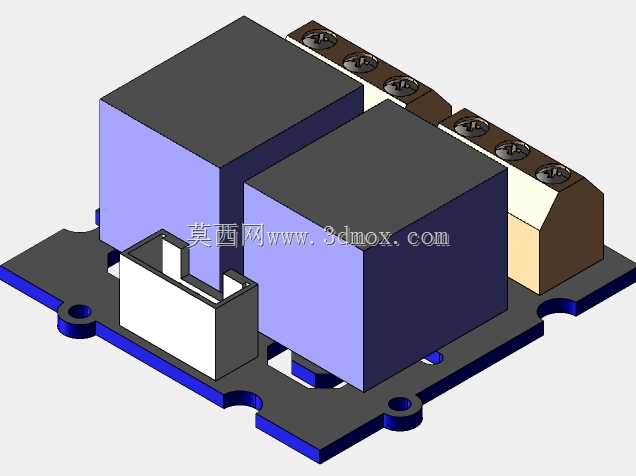

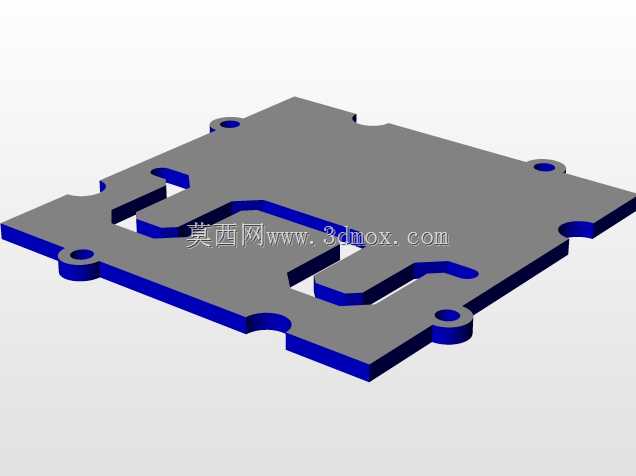

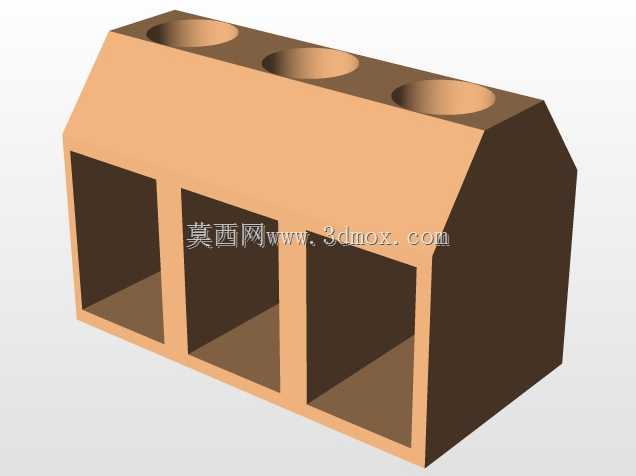

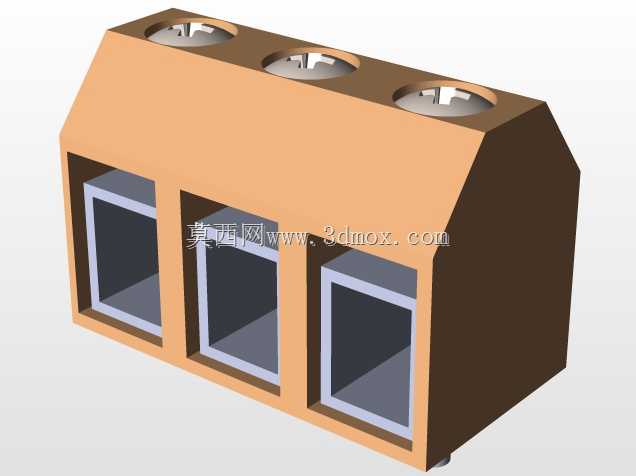

在低压工控回路、小型自动化设备控制板、教学实验平台的电路搭建场景中,这类双通道单刀双掷继电器模块是实现小信号控制大功率负载通断的核心转接部件,日常选型时需要兼顾安装便捷性、触点带载能力与回路绝缘性能,本次呈现的结构设计完全围绕实际装机的使用需求展开。从功能特性来看,模块集成两路独立的单刀双掷触点回路,每一路都可实现常开、常闭触点的切换,能够同时完成两路独立负载的通断控制,也可通过触点组合实现互锁回路的搭建,适配直流低压控制场景下的电机正反转切换、信号灯回路切换、小功率加热模块通断等常见需求,触点端与线圈控制端做了物理间距分隔,避免高压侧串扰影响控制信号稳定性。设计过程中优先考虑PCB直装的适配性,整体板卡采用矩形布局,四个边角预留标准安装孔位,可直接通过铜柱固定在设备内部的安装平面上,也可兼容标准面包板、实验台的插接安装需求,接线端采用绿色螺钉式接线端子,端子排布在板卡一侧,方便现场接线时的走线整理,无需额外焊接引线,降低现场装配的工作量。线圈驱动部分与继电器主体的布局做了优化,两个继电器本体并排布置在板卡中部,充分利用板卡的平面空间,控制端的接插件布置在板卡侧边,可直接对接标准杜邦线接线,适配单片机开发板、PLC扩展模块的信号输出接口。外形尺寸上严格控制板卡的长宽边界,避免在多模块并排安装时出现干涉,板卡边缘做了圆角处理,防止装配时划损导线绝缘层,继电器本体与接线端子的高度差经过测算,确保接线后导线的弯曲半径不会触碰周边元件,同时预留了散热间隙,避免长时间带载工作时热量堆积影响触点寿命。实际应用中这类模块常被用于小型自动化设备的IO扩展回路,当控制器的输出触点带载能力不足时,可通过该继电器实现信号中转,用小电流控制信号驱动继电器线圈吸合,带动触点端接通更大功率的负载,双通道的设计可以减少单块设备内的模块使用数量,压缩控制板的整体安装空间,在教学实验场景中,清晰的端子标识和标准化的安装尺寸也能帮助学习者快速理解继电器的工作逻辑,完成控制回路的搭建验证。结构设计时还考虑了不同品牌同规格继电器的替换兼容性,板卡上的继电器焊盘尺寸适配常规同引脚定义的继电器产品,后期维护时无需重新设计板卡即可完成元件替换,降低备件储备的品类压力。
