间歇传动用槽轮式分度机构结构设计

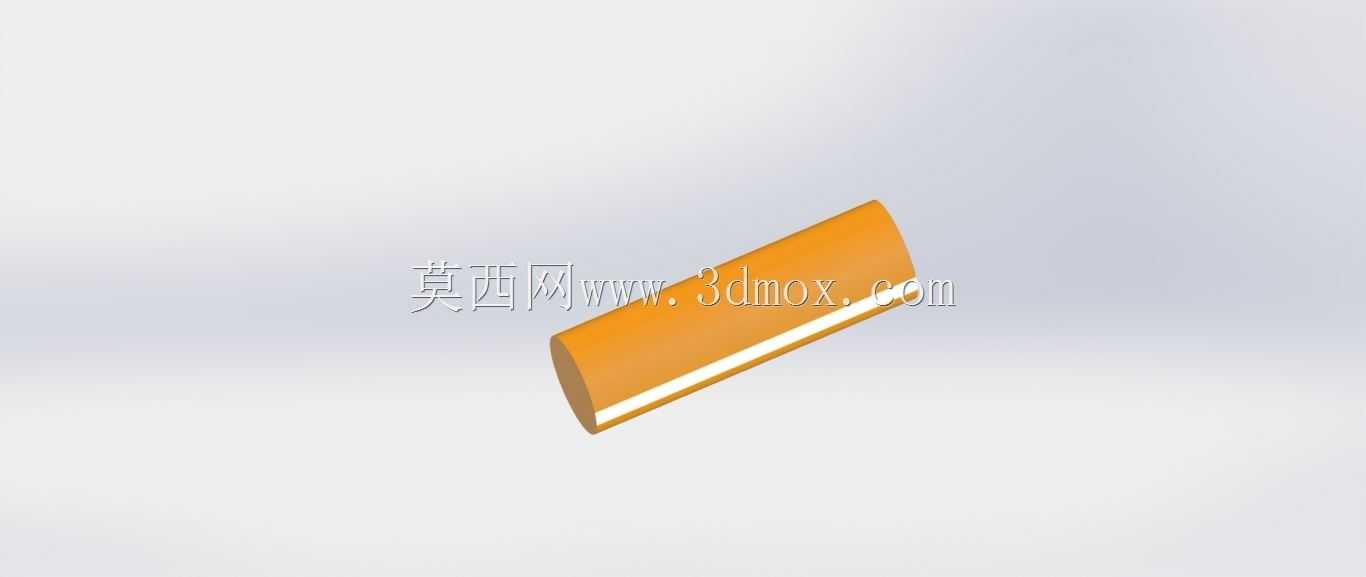

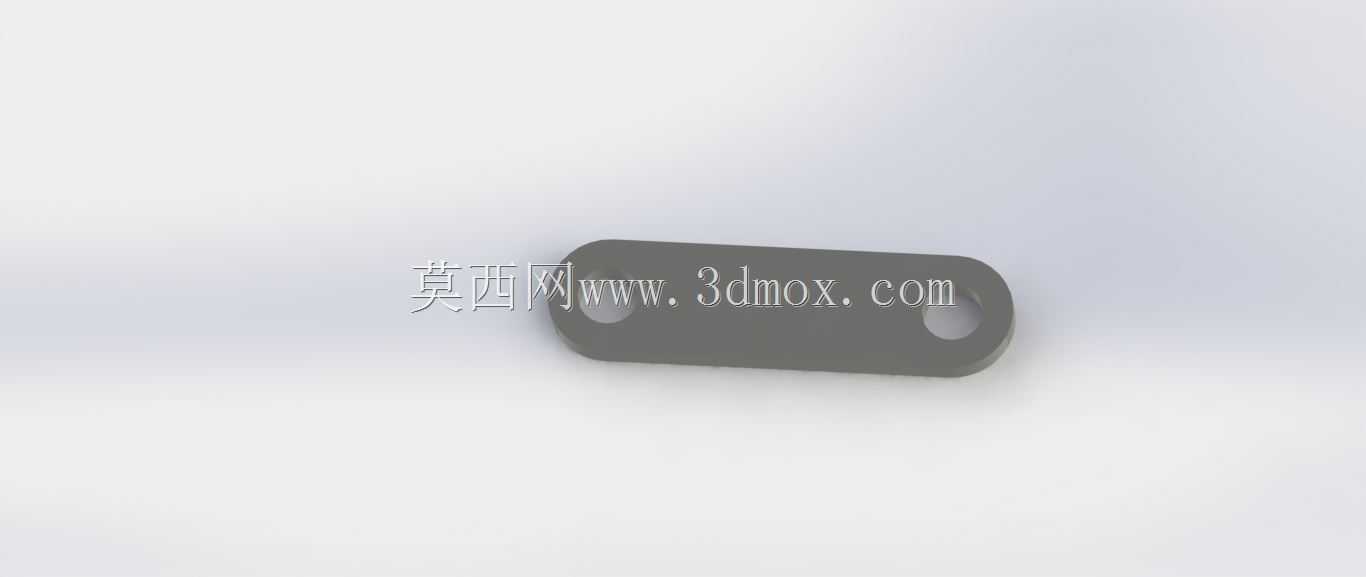

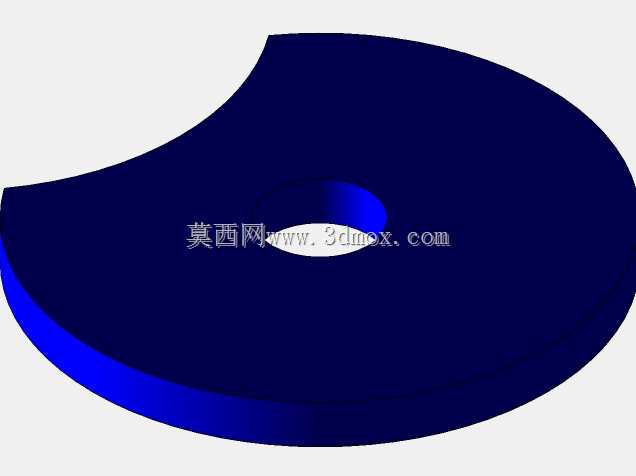

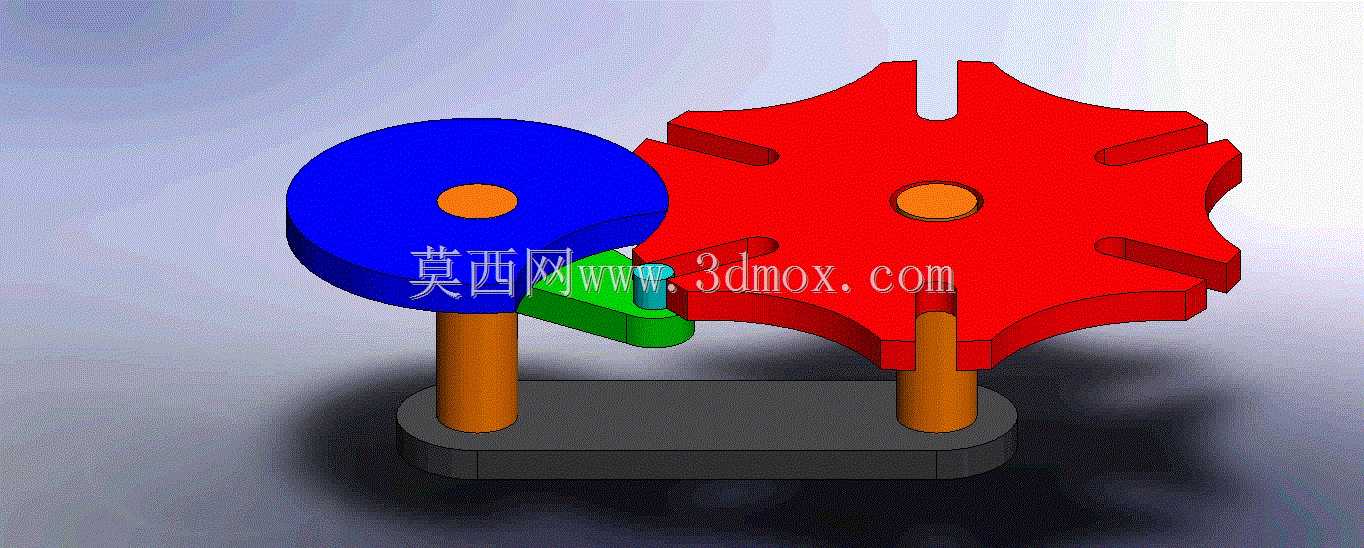

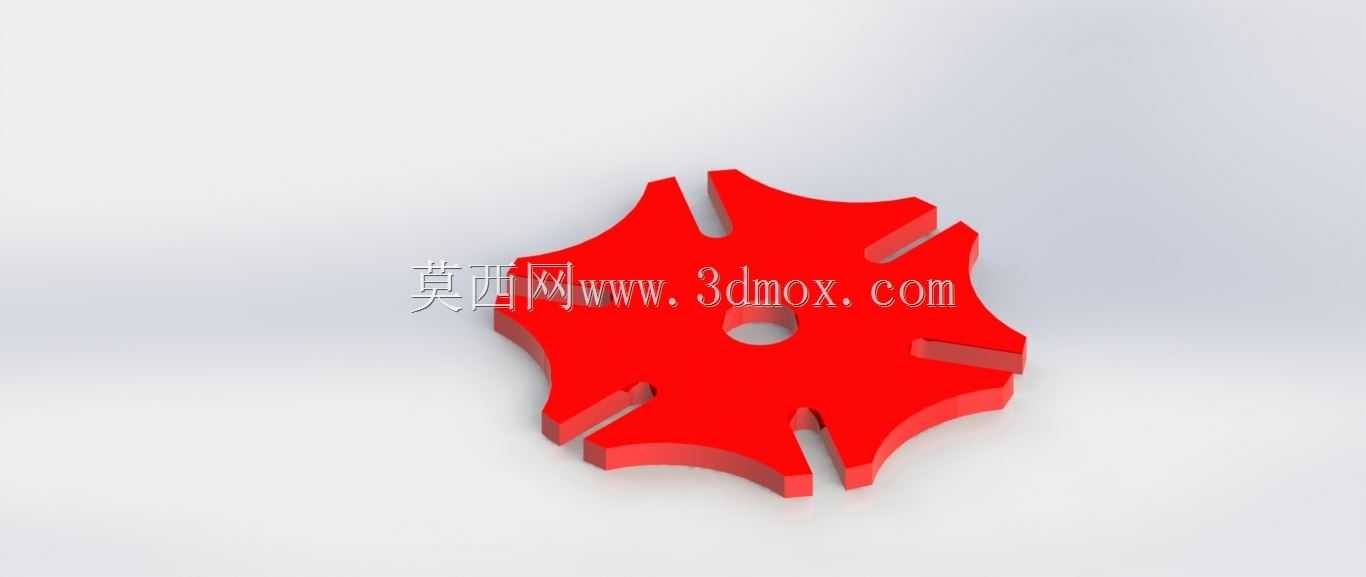

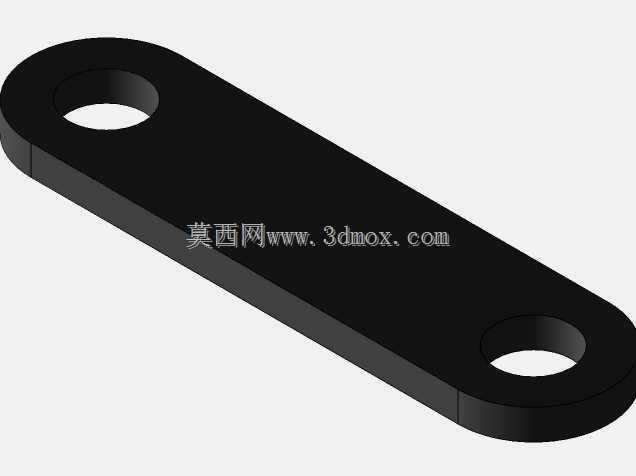

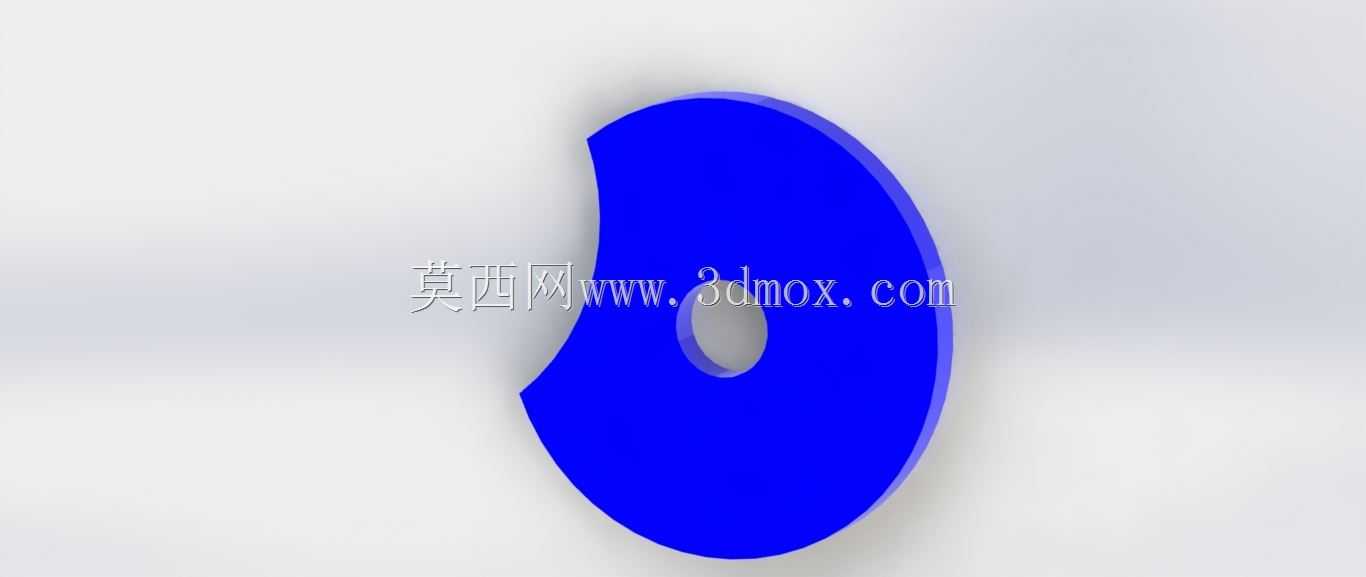

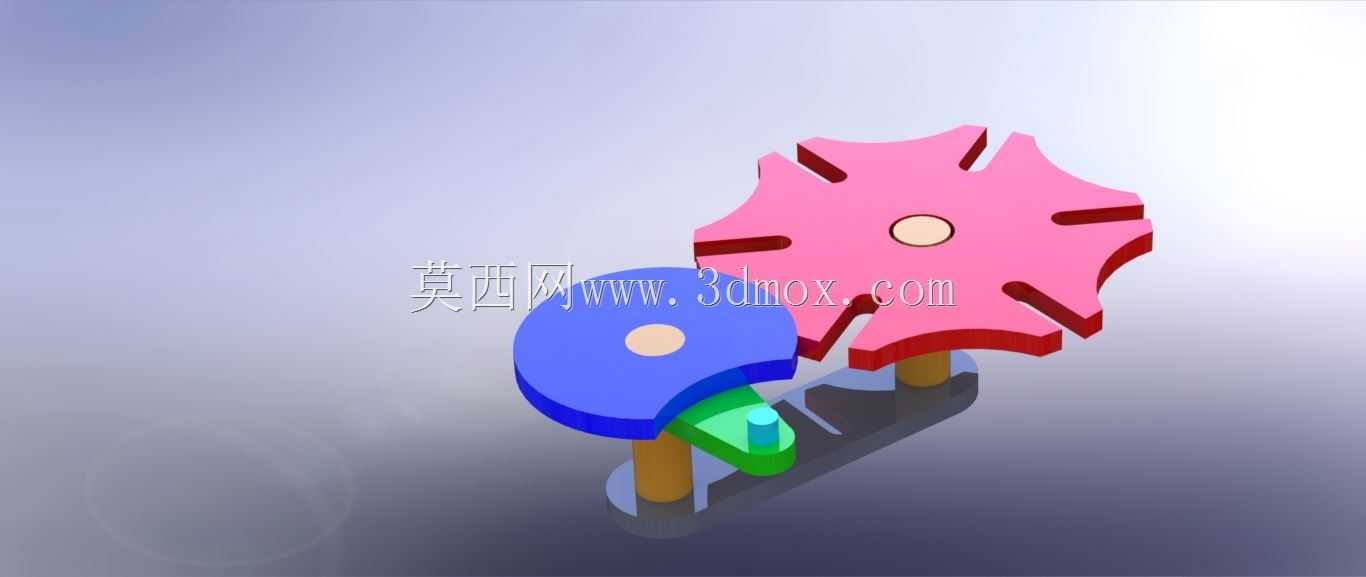

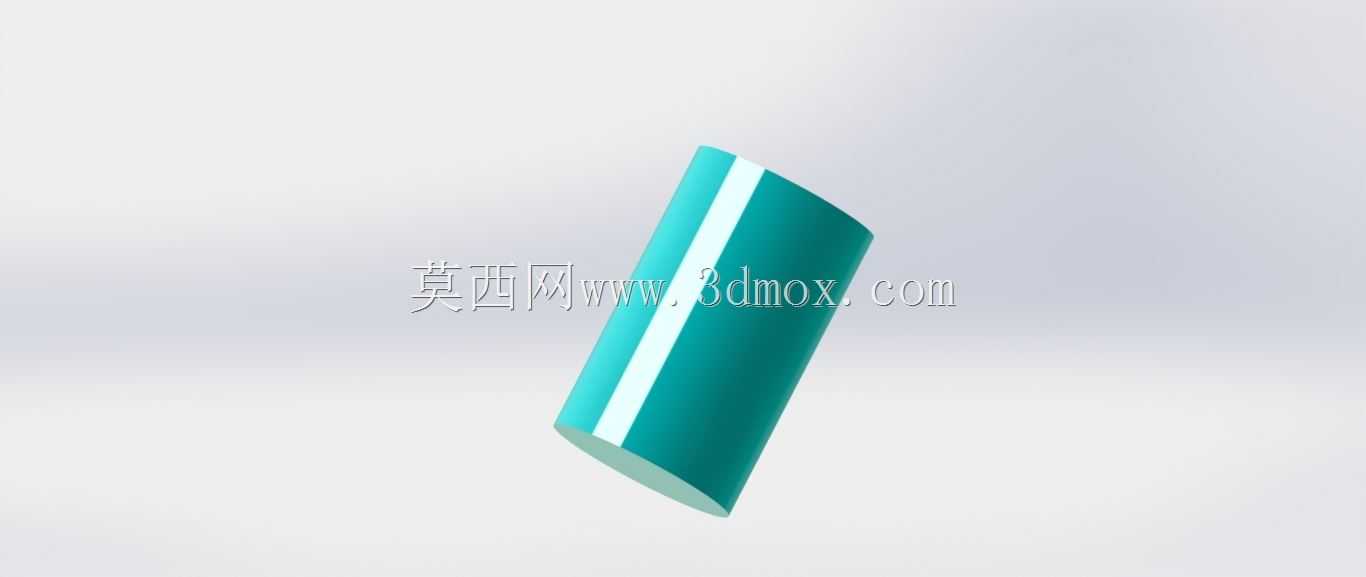

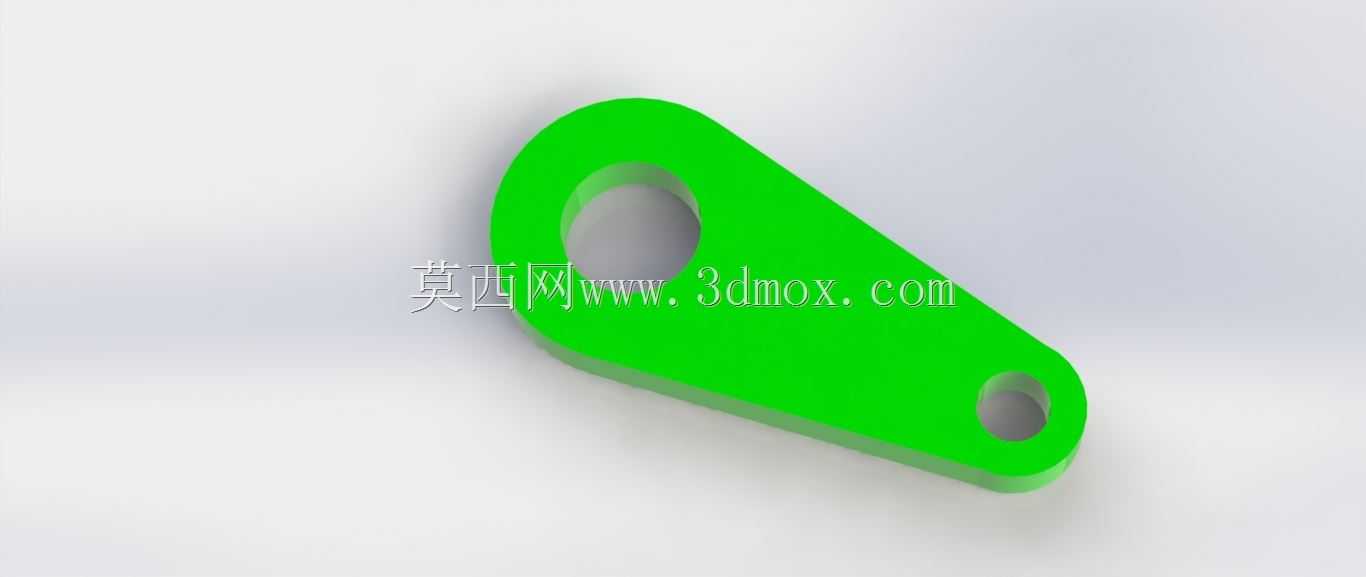

这套间歇分度传动结构，核心采用外啮合槽轮配合主动拨盘的经典构型，在自动化生产线的转位工位、多工位装配台的步进送料、包装机械的间歇进给环节都有广泛应用，能将主动轴的连续匀速转动，转换为从动槽轮轴的周期性间歇回转，每次转位完成后自带锁止定位特性，不需要额外加装定位销就能保证工位停留阶段的位置稳定性。从结构布局来看，主动侧的圆柱拨销固定在偏心圆盘上，圆盘自带的锁止弧面与槽轮的凹弧面在停歇阶段完全贴合，避免槽轮受负载扰动出现偏移，槽轮上均匀分布的径向槽数量决定了单次转位的角度，这套结构采用六槽构型，每次转位完成60度分度，适配六工位的循环作业需求。设计过程中需要重点控制拨销进入和退出径向槽的瞬时速度方向，要保证拨销中心线与槽轮中心、拨盘中心的连线处于垂直位置，避免机构启动和停歇瞬间出现刚性冲击，降低传动过程中的振动与噪音。安装层面，两个回转轴的中心距是核心安装边界，直接决定拨销的回转半径与槽轮的径向槽深度，两个轴的平行度公差需要控制在0.02mm以内，避免拨销与槽壁出现卡滞或偏磨，底座采用整体式平板支撑结构，两个轴的安装座与底座一体加工，保证长期运行后的位置精度保持性。槽轮的槽口位置做了微小的倒角过渡，减少拨销切入时的接触应力，支撑轴采用阶梯轴设计，轴肩位置对回转件做轴向定位，下端与底座采用过盈配合压装，不需要额外的紧固件就能保证连接强度。这套结构的运动特性决定了它适合中低速的间歇传动场景，相比棘轮传动，它的传动平稳性更好，转位过程无空回，定位精度更高，在轻工机械、仪器仪表的送进机构中十分常见，建模过程中对各运动副的配合间隙做了合理预留，既保证运动顺畅，又不会出现过大的回程误差，锁止弧的配合间隙控制在0.01mm，兼顾锁止可靠性与转动灵活性。
