AdafruitCS811空气质量检测传感模块结构

在做室内环境监测设备、新风系统配套检测终端、小型空气质量站的嵌入式硬件选型与结构适配时，这类板载式空气质量传感模块是很常见的核心检测部件，本次还原的结构完全参照实物1:1比例建模，能直接用于整机结构的干涉校验、安装位匹配。从实际使用场景来看，这类模块常被集成在桌面空气净化器的检测端、智能家居的环境感知面板、车载空气净化单元、工业现场有限空间的空气质量巡检手持设备里，核心作用是实时采集所处环境的挥发性有机物浓度、等效二氧化碳浓度数据，为后端的控制逻辑提供判断依据，比如触发新风档位切换、净化模块启停、超标告警等动作。

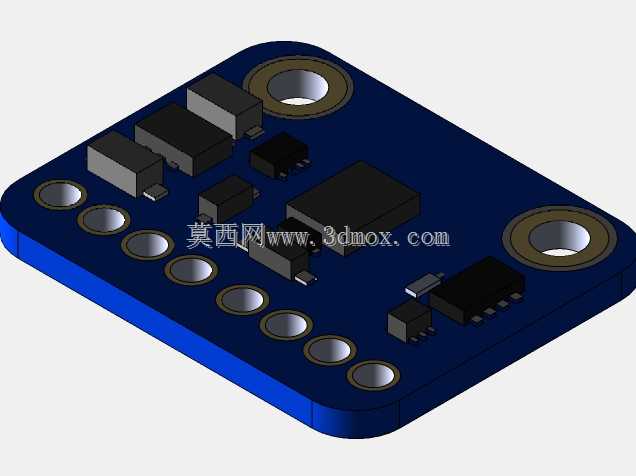

从设计思路上看，整个模块采用标准的双层PCB板作为承载基底，板体做了圆角处理，避免安装时板边锐角剐蹭线材或者操作人员，两个对角布置的金属安装孔是核心安装定位基准，孔位的孔径、孔边到板边的距离都严格匹配实物，做结构设计时可以直接在安装基座上对应位置设计定位柱或者螺丝过孔，不需要反复核对实物尺寸。板上的元件布局完全遵循实际电路的排布逻辑：核心检测芯片布置在板体中部偏右的位置，周边预留了足够的散热间隙，避免周边功率元件的温升影响检测精度；左侧一字排开的排针焊盘是对外通讯与供电接口，排针间距采用标准2.54mm间距，能直接适配通用的杜邦线连接或者卧式排座焊接，方便不同设备的接线需求；板上的阻容元件、电源管理芯片、电平转换芯片都按照实际的封装尺寸做了等比例还原，每个元件的高度、投影轮廓都和实物一致，在做整机结构的外壳设计时，可以直接校验外壳内壁到板上元件的安全间隙，避免出现外壳压件、装配干涉的问题。

从安装边界来看，整个模块的板体厚度、最高元件的高度都做了精准还原，设计安装槽时，槽体的深度需要预留出最高元件的高度余量，槽内的定位凸台高度要避开板底的焊盘凸起，防止安装时顶到焊盘造成虚焊或者板体变形。两个安装孔的中心距是固定的，设计固定结构时不要随意改动孔位间距，否则会出现模块装不上的问题；排针接口的位置在板体长边一侧，设计走线槽或者出线口时要对应这个位置预留空间，避免线材弯折角度过大造成接触不良。另外模块的检测面需要正对环境空气流通的方向，结构设计时不要在核心检测芯片的上方布置遮挡件，要预留足够的透气空间，否则会影响检测数据的准确性，很多新手做结构时容易忽略这点，把检测面挡住导致设备检测数据失准，这点在建模适配时需要特别注意。整个模型的所有配合面、安装基准都和实物对齐，不管是做整机装配的干涉检查，还是做产品宣传的爆炸图渲染，都能直接使用，不需要再做额外的尺寸修正。
