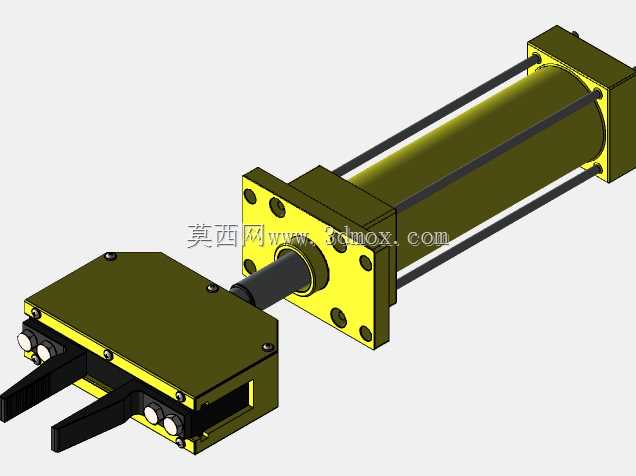

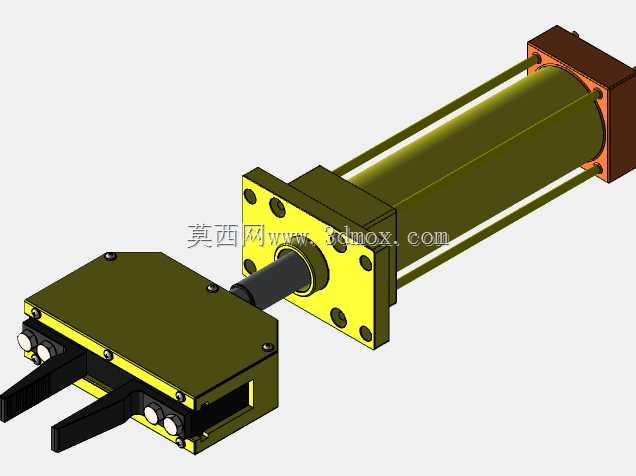

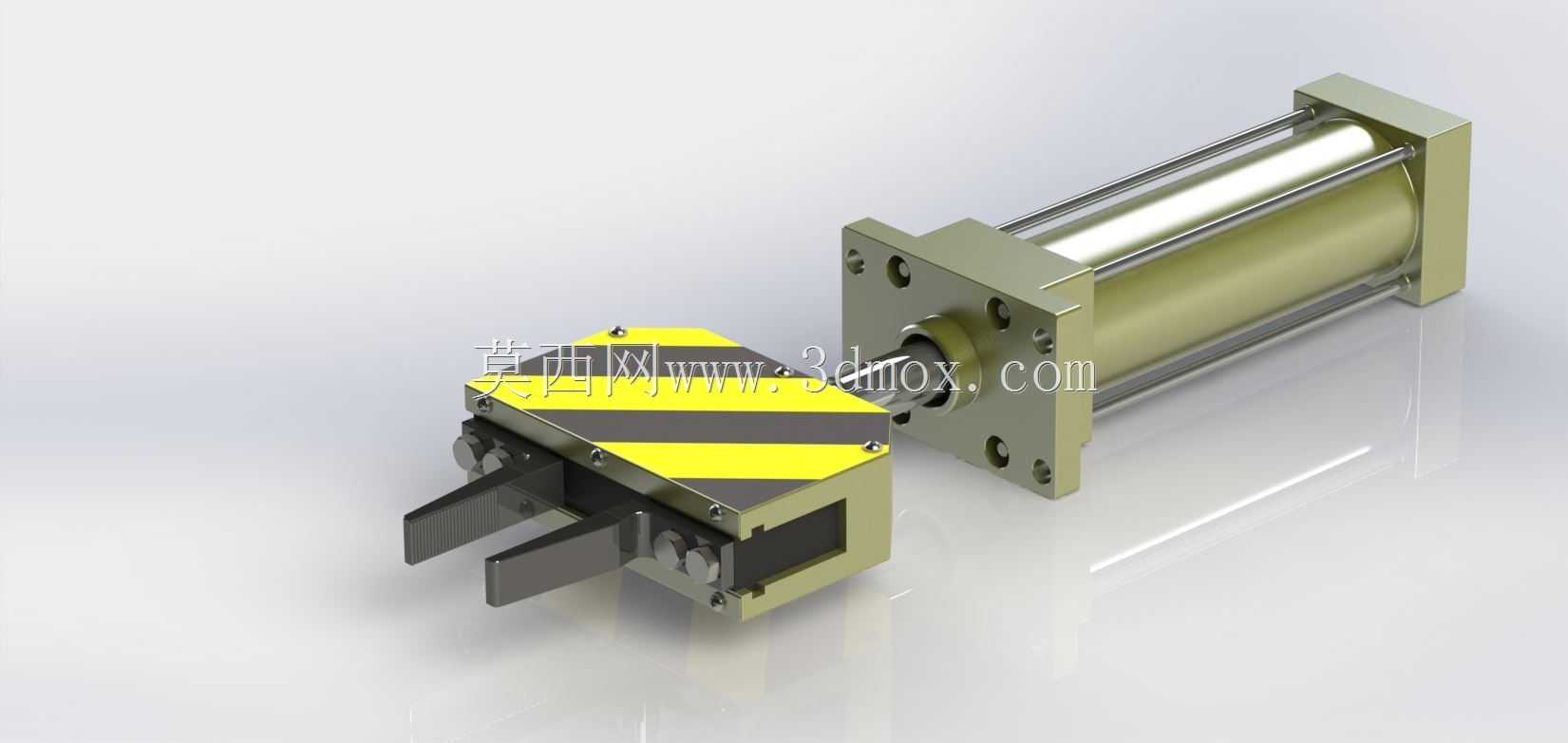

液压驱动平行开合机器人夹持执行机构

这款液压驱动的夹持执行机构，主要适配工业自动化生产线中重载工件的抓取转运场景，常见于机床上下料工位、重型零部件码垛单元、铸造件毛坯转运工序，相比气动夹爪能提供更大的夹持输出力，可稳定夹持重量较大、表面存在一定铸造披锋或加工余量的金属工件，不会因为气源压力波动出现夹持力不足导致工件脱落的问题。从结构设计来看，执行端采用平行双指开合结构，夹指安装面预留了标准的螺孔阵列，可根据待抓取工件的外形更换定制化夹指垫块，适配不同轮廓的工件夹持需求，夹指滑动副采用了内嵌式导向结构，能承受偏载力矩，避免长期单侧受力出现滑动卡滞的问题。驱动端采用标准的方形安装法兰气缸结构，缸筒采用硬质阳极氧化处理，活塞杆做了镀硬铬耐磨处理，驱动缸与夹爪本体采用刚性直连设计，动力传递路径短，响应速度快，开合行程的限位通过缸体内部的限位结构实现，无需额外加装外部限位块。安装边界方面，驱动缸的方形法兰四个角预留了通孔安装位，可直接固定在机械手末端法兰或者固定工装支架上，整体结构的重心沿驱动缸轴线分布，安装后不会因为偏心导致机械手末端负载力矩超标，夹爪本体顶部的警示条纹盖板不仅起到防尘防护作用，覆盖内部的传动齿轮与滑动导轨，避免车间内的切削碎屑、焊接飞溅、粉尘进入传动副造成磨损，同时醒目的黄黑警示标识也能在设备运行时提示周边操作人员注意避让。设计过程中优先考虑了车间恶劣工况的适配性，所有外露的紧固件都采用内六角圆柱头螺钉，沉头安装避免突出部分勾挂管线或者工件，传动部位的密封采用耐油耐磨的橡胶密封圈，可适配常规液压油介质的工作环境，日常维护时仅需定期在注油点补充润滑脂即可，无需频繁拆解保养。夹指的开合行程覆盖了常规中小型结构件的夹持尺寸范围，夹持力可通过液压回路的压力阀进行线性调节，既可以夹持脆性的铸铝毛坯件避免夹伤工件表面，也可以调高压力夹持厚重的钢质锻件，满足不同工序的夹持需求。整体结构没有冗余的设计部件，所有零件都采用常见的机加工工艺即可生产，备件替换成本低，适合在各类重载自动化生产场景中作为末端执行部件配套使用。
