短程红外接近传感器结构设计

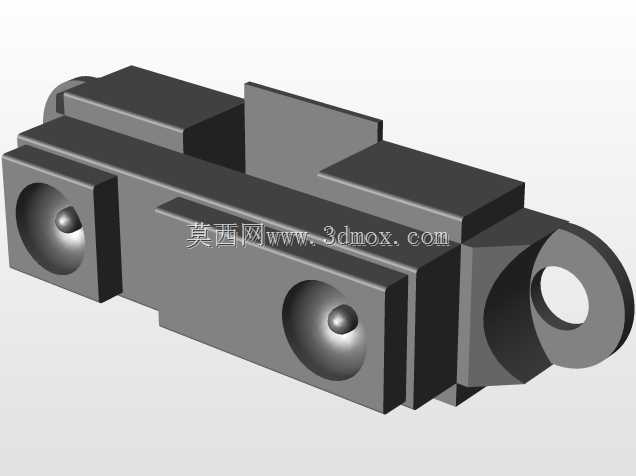

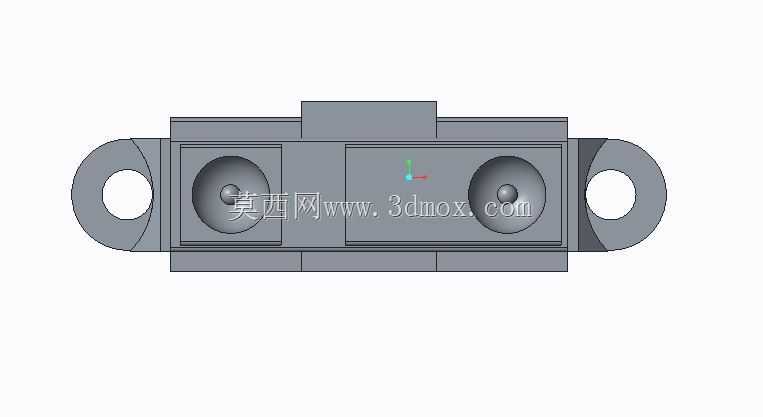

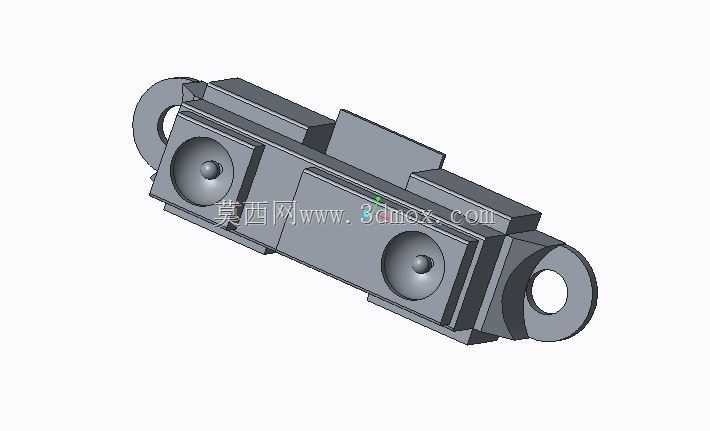

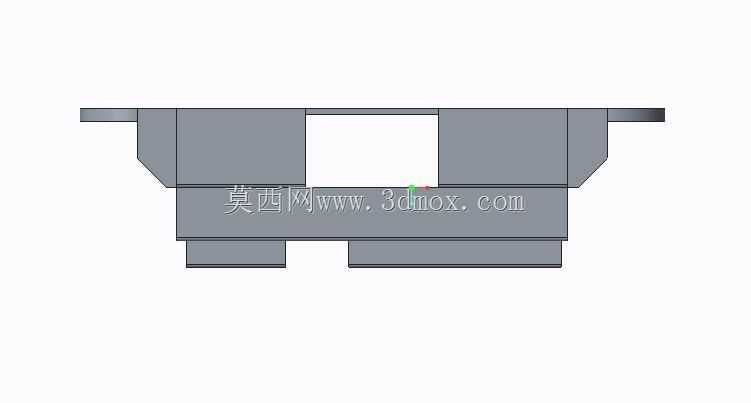

在自动化产线物料到位检测、小型智能装备的近距离障碍物识别场景中，这类短程红外接近传感部件是实现非接触式位置反馈的核心元件，无需与被测物体发生机械接触即可完成距离判定，能有效避免机械碰撞带来的部件损耗，也不会对被测工件表面造成划伤，在轻工装配、消费电子组装、小型AGV避障等场景中应用十分广泛。从结构设计来看，该部件采用对称式双端安装耳布局，两端的安装孔位预留了标准紧固件的穿装空间，安装时可直接通过螺栓固定在设备的安装基板上，安装耳与主体结构做了一体化加强过渡，避免长期受振动影响出现安装位断裂的问题。主体腔体采用分层式结构设计，两个红外收发镜头分别布置在主体的两个独立腔室位置，收发端的光学窗口做了平齐处理，保证红外信号发射与接收的光路无遮挡，镜头周边的凸台结构可对光学镜片起到防护作用，减少装配过程中镜片被刮花的概率，同时也能阻挡部分环境杂散光直接进入接收端，降低环境光对检测精度的干扰。设计过程中充分考虑了狭小安装空间的适配性，主体整体呈长条形扁平状，厚度方向尺寸控制紧凑，可嵌入设备的狭窄安装槽内使用，不会占用过多的设备内部布局空间，腔体的走线槽预留位置在主体侧面，接线时可直接从侧边引出线缆，避免线缆弯折半径过小导致的线芯断裂问题。从功能实现角度，该结构将红外发射管、接收管以及信号处理电路板完全封装在金属壳体内，壳体的屏蔽结构可减少周边设备电磁信号对传感电路的干扰，保证检测信号输出的稳定性，检测距离覆盖短程范围，可精准识别几毫米到几十毫米区间内的物体存在，响应速度快，适合高速运行的自动化设备做实时位置反馈。在安装边界设计上，两端安装孔的中心距做了标准化适配，可兼容多数常规传感安装位的孔距要求，安装时无需额外做转接板设计，降低设备改装的成本，主体表面的平整平面可作为安装定位基准面，装配时直接贴合设备安装面即可保证镜头的朝向精度，减少后期角度校准的工作量。
