双剪叉重载升降作业平台结构设计

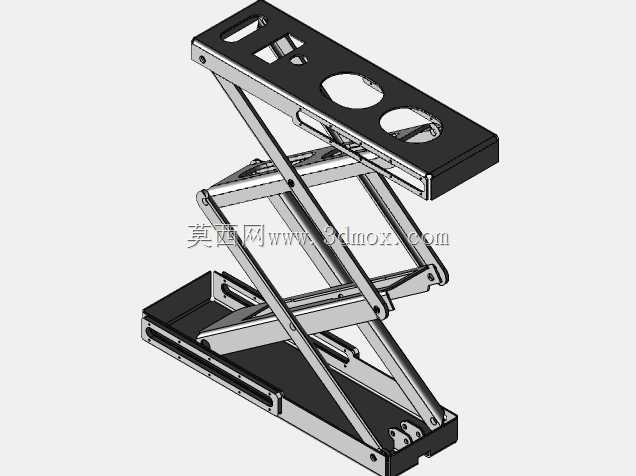

这款剪叉式升降结构在工业现场的适配场景十分广泛，从车间流水线的工位高度差调节，到仓储环节的轻型货物举升转运，再到设备维保作业时的操作高度适配，都能看到这类结构的实际应用。不同于单剪叉结构的行程局限，这款采用双层交叉剪臂的设计，在收拢状态下能将整体高度压缩到极低水平，完全收拢时上下台面几乎贴合，既可以嵌入到地面预留的安装坑位内做隐藏式升降工位，也可以直接固定在地面作为独立升降台使用，不会占用过多垂直方向的闲置空间。

从功能特性来看，该结构依靠剪臂间的铰接销轴传递载荷，上下层剪臂的铰接点做了错位排布，避免举升过程中臂体出现运动干涉，上台面预留的两个圆形安装孔位，可直接固定工装夹具、物料托盘或者操作面板，不需要额外二次加工台面，下台面的两侧预留了直线导轨安装位，剪臂底端的滚轮可沿导轨做顺畅的水平滑移，将举升过程中的水平方向分力完全释放，避免臂体承受额外的侧向弯矩。

设计过程中优先考虑了载荷传递的合理性，每处铰接位置都预留了标准轴承的安装空间，可加装自润滑轴承降低反复举升过程中的磨损，臂体采用等强度的变截面思路设计，在铰接受力点位置做了局部加厚处理，非受力区域做了轻量化的挖槽处理，在保证整体结构刚度满足额定载荷要求的前提下，尽可能降低结构自身重量，减少驱动端的动力损耗。

安装边界方面，该结构收拢后的整体长宽尺寸适配多数常规工位的安装需求，下台面的四个角预留了螺栓固定孔，可直接通过膨胀螺栓与混凝土地面固定，也可加装脚轮作为移动式升降平台使用，最大举升高度下的整体稳定性经过结构校核，侧向晃动量控制在工业作业允许的范围内，不会因为举升高度过高出现失稳风险。驱动端可根据实际使用需求搭配电动推杆、液压油缸或者丝杠传动模块，安装接口做了通用化设计，不需要额外改动剪臂结构即可完成不同驱动方式的适配，不管是用于自动化生产线的自动高度调节，还是手动操作的检修作业平台，都能满足对应的使用要求。
