履带式多管火箭发射装置结构设计

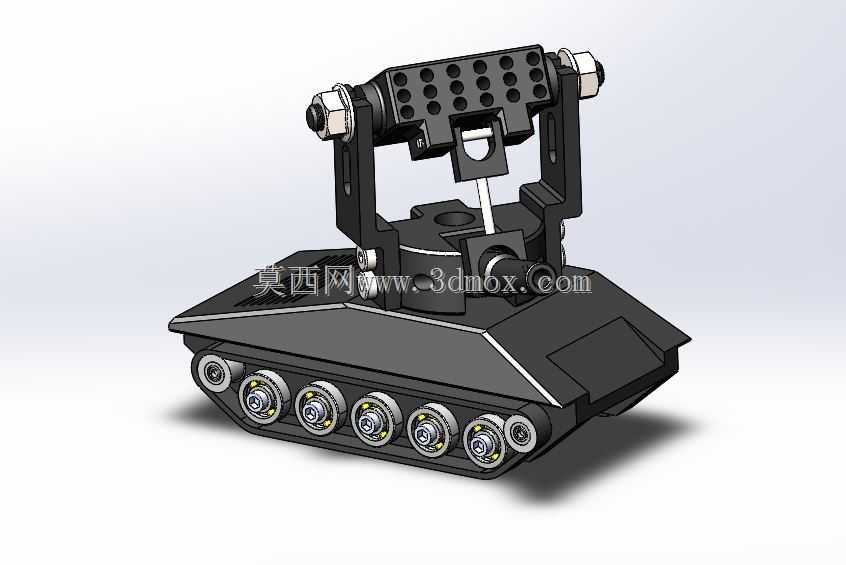

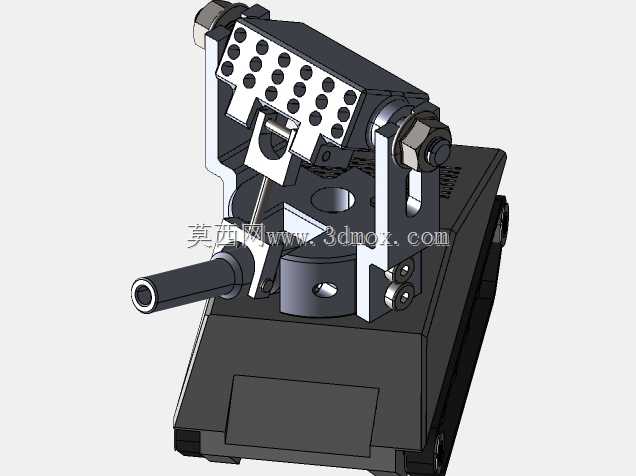

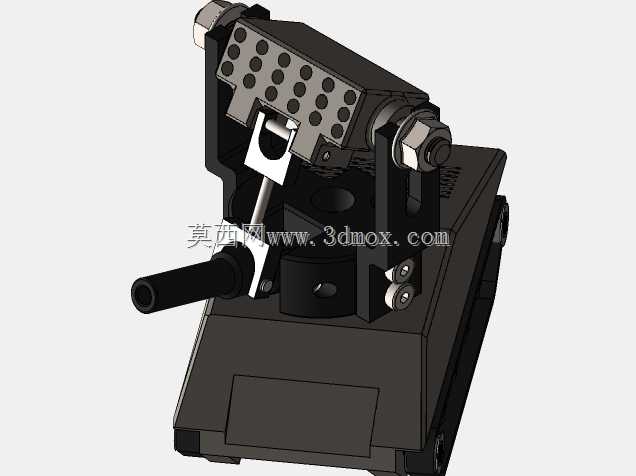

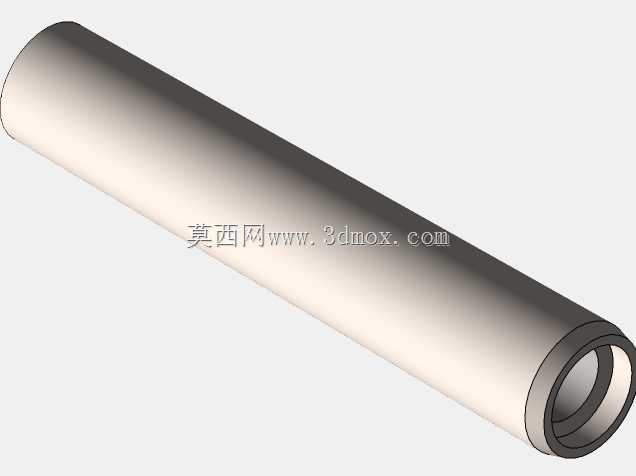

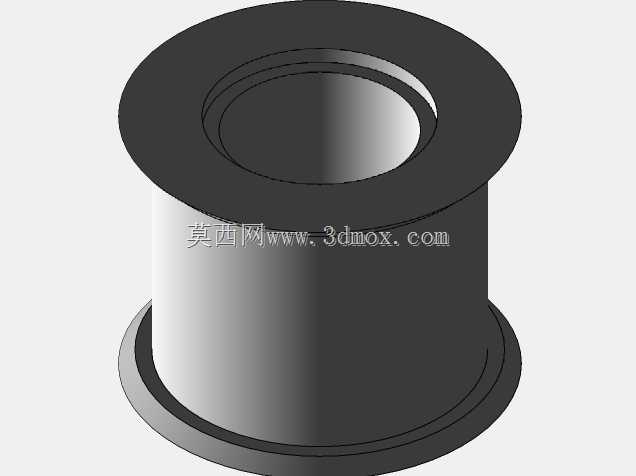

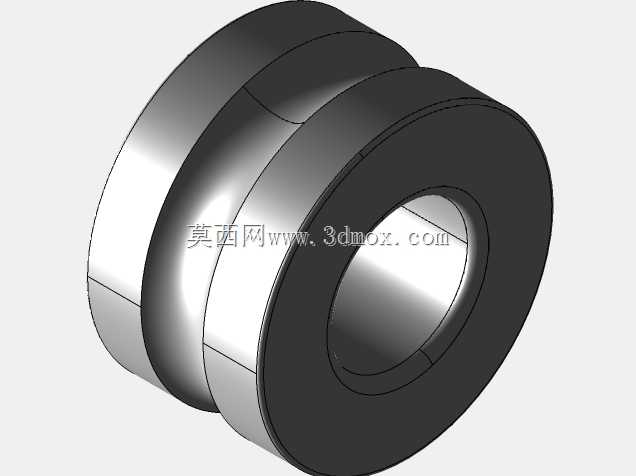

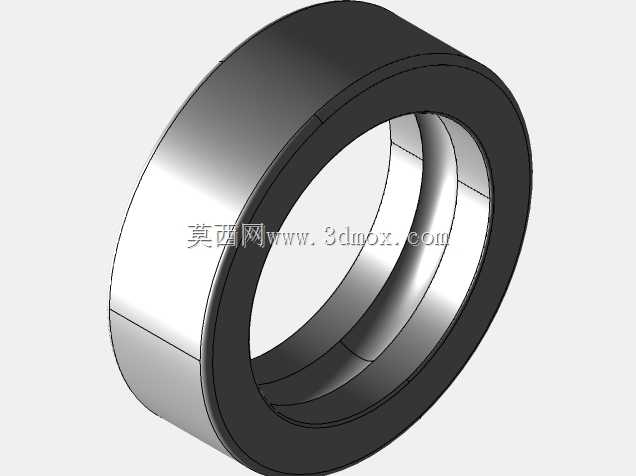

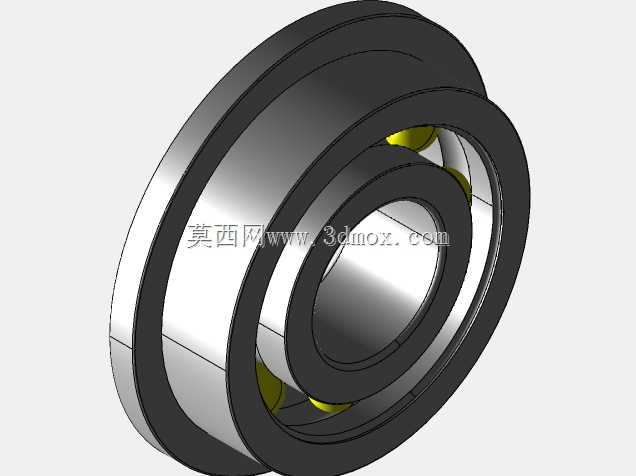

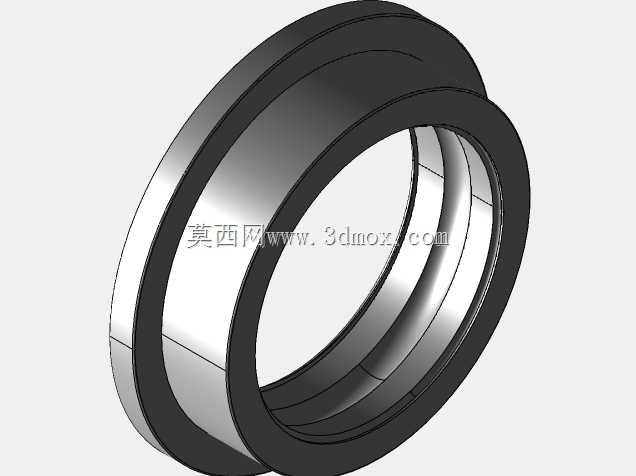

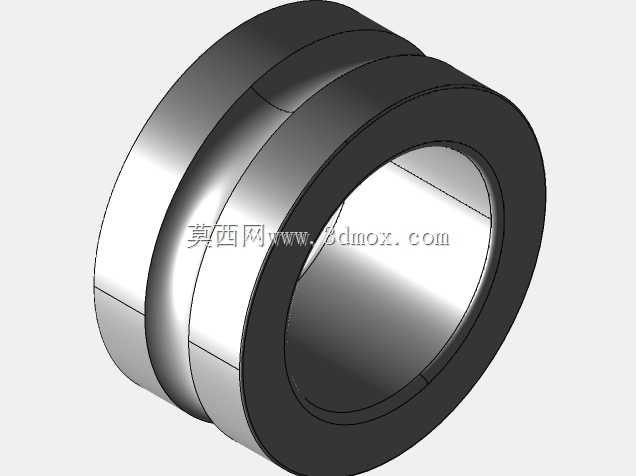

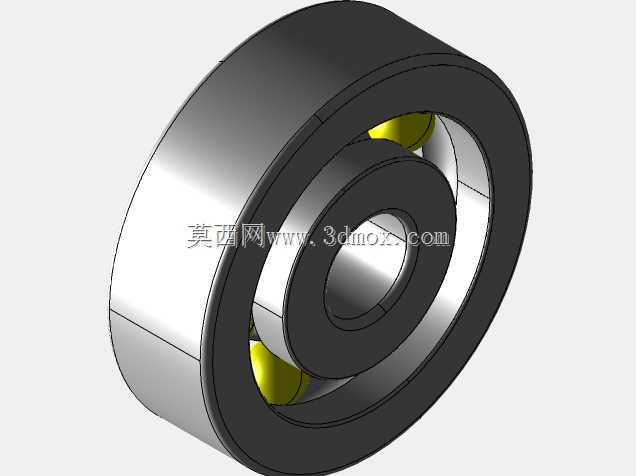

该履带式发射装置主要面向小型战术场景的近程火力投送需求，可搭载多枚小型火箭弹完成面目标覆盖打击任务，适配野外复杂地形下的机动作战部署，也可作为靶场训练、安防布控的特种作业载具使用。整套装置采用履带式行走底盘作为承载基础，底盘两侧配置多组负重轮与前置诱导轮，接地比压控制在较低区间，能够在泥泞、砂石、浅滩等非硬化路面平稳通行，爬坡角度可满足常规野战地形的通行要求，底盘上部预留的安装平面直接承接上部发射架的回转基座，安装面的平面度公差控制在0.1mm以内，保证回转机构运转时无卡滞、偏摆问题。上部发射架采用双立臂支撑结构，立臂与中部发射管安装座通过铰接轴连接，铰接部位配置耐磨铜套与锁紧螺母，可实现发射架在-10°到+60°的俯仰角度调节，调节到位后通过侧面的锁紧机构完成角度固定，满足不同射程下的发射仰角需求。发射管安装座采用阵列式排布设计，单排可容纳多根发射管的安装定位，安装座上预留的定位孔与发射管外径采用间隙配合，装配时可快速完成发射管的装填与固定，安装座后部设计有接线预留槽，可容纳发射点火线路的布设，避免线路外露在俯仰动作时被拉扯损坏。回转支承安装在底盘与发射架之间，可实现上部发射架360°水平方向旋转，旋转阻尼可通过侧面的调节螺钉调整，既保证转动时的顺畅性，也能在角度调整完成后依靠阻尼保持姿态稳定，无需额外锁紧即可满足小口径火箭弹发射时的抗冲击要求。整套装置的结构件多采用铝合金材质加工，在保证结构强度满足发射后坐力要求的前提下，尽可能降低整体自重，提升机动通行能力，底盘前部设计有楔形装甲护板，可抵御行进过程中飞溅的碎石对内部传动结构的损伤，护板与底盘主体采用螺栓连接，后期维护时可快速拆卸更换。设计过程中优先考虑了模块化装配需求，行走模块、回转模块、俯仰模块、发射管安装模块均可独立拆分，单个模块出现故障时可单独拆解维修，无需整体拆解设备，大幅降低野外作业时的维护难度，各模块的连接部位均采用标准件连接，通用化率较高，可适配常规的五金备件完成替换。
