精密可调式敷贴作业执行机构结构

　　这套敷贴执行机构主要面向电子元器件表面贴装、小型五金件标识敷贴、软质膜片精准对位贴合这类需要小行程高精度压合的生产场景，在消费电子组装线、小型汽配零件标识加工工位上，这类机构往往承担着最终压合对位的核心动作，相比大型多轴贴装设备，这类纯机械结构的执行组件不需要复杂的电控逻辑，依靠凸轮与连杆的配合就能完成稳定的往复动作，适配小批量多品种的柔性生产工位，能直接安装在现有流水线的工位支架上，不需要对原有产线做大规模改造。

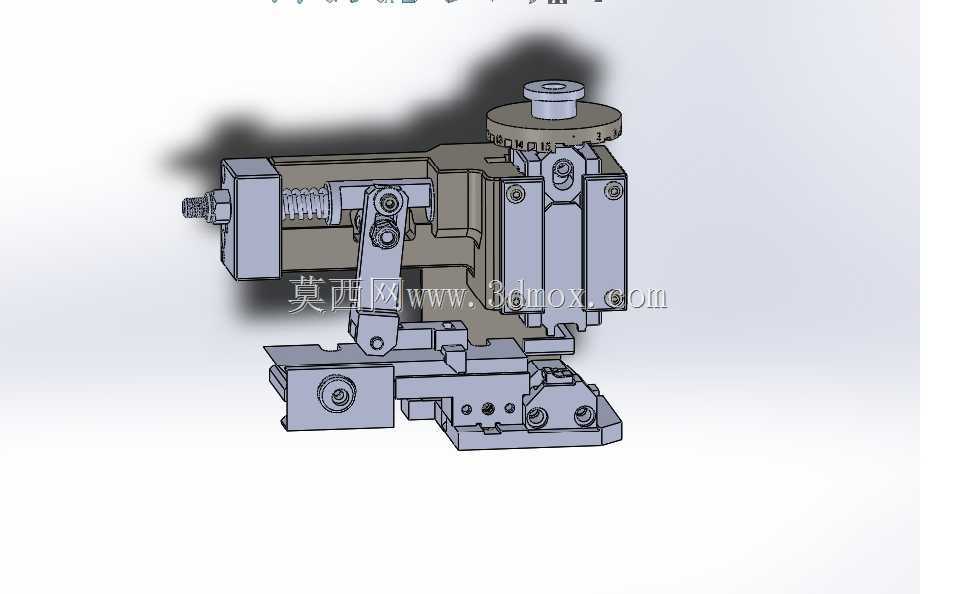

　　从结构设计逻辑来看，整个机构以底部的安装基板作为承载基准，基板上预留了多组不同规格的安装孔位，既可以通过螺栓直接固定在标准铝型材工作台上，也能搭配微调滑台做整体位置偏移调整，安装孔的孔位间距适配主流40系列铝型材的槽口间距，安装边界控制在长120mm、宽80mm、高95mm的空间范围内，不会占用过多工位空间，适合在紧凑的台式工装上集成。驱动端采用顶部的刻度调节手轮搭配凸轮结构，手轮上的刻度盘每格对应0.1mm的压头行程调整量，操作人员可以根据不同敷贴材料的厚度、压合需要的压力大小，快速调整凸轮的下压行程，不需要拆解机构就能完成参数适配。

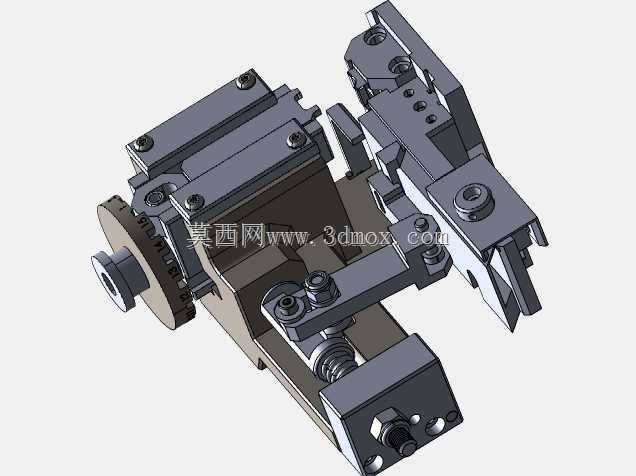

　　动作执行部分采用对称式连杆传动结构，凸轮的旋转运动通过两侧的铰接连杆转化为压合端的垂直直线运动，连杆的铰接点都配置了耐磨衬套，长期往复运动下不会出现铰接间隙过大导致的压合偏移问题，保证每次压合的位置重复精度控制在0.05mm以内。压合端的复位依靠侧方内置的压缩弹簧实现，弹簧的预紧力可以通过端部的调节螺栓调整，针对不同硬度的敷贴材料，比如薄型PET膜、带背胶的泡棉垫、纸质标识贴，都能通过调整弹簧预紧力匹配合适的复位速度，避免复位过快导致的敷贴材料带起、偏移问题。

　　机构的压合工作端做了快换设计，压头部分通过两颗紧定螺钉固定在滑座端部，可以根据不同的敷贴工作面形状更换对应尺寸的压头，比如平面压头适配平整表面的膜片敷贴，带仿形槽的压头适配曲面工件的局部敷贴，不需要更换整个执行机构就能完成不同产品的切换。整个机构的导向部分采用双直线光轴搭配线性轴承的结构，压合滑座沿着两根平行光轴做上下运动，光轴的两端都做了锁紧固定，不会出现光轴窜动导致的压合面倾斜问题，保证压合时整个工作面受力均匀，不会出现敷贴边缘翘边、局部气泡的问题。

　　在实际工位应用中，这套机构可以搭配小型气缸或者步进电机驱动顶部的凸轮轴，也可以在半自动工位上由操作人员手动转动手轮完成压合动作，适配不同自动化程度的生产场景。机构的所有外露零部件都做了发黑防锈处理，长期在车间环境下使用不会出现锈蚀卡滞的问题，各个润滑点都预留了注油孔，日常维护只需要定期在铰接点、导向光轴位置涂抹少量润滑脂就能保证长期稳定运行，相比集成了伺服驱动、位移传感器的复杂贴装头，这类纯机械结构的执行机构故障率更低，维护成本也更适合中小规模的生产车间使用。

　　设计过程中特意对各个运动部件做了行程限位设计，凸轮的最大升程对应压头20mm的最大下压行程，避免操作人员调整手轮时行程过大压坏下方的工件或者敷贴材料，侧方的限位块可以根据实际需要的压合行程做硬限位调整，即使凸轮调节超出范围，硬限位也能挡住滑座的过度下压，起到安全防护的作用。整个机构的重量控制在1.2kg左右，不管是固定安装在台式工装上，还是搭配小型机械手做末端执行器使用，都不会带来过大的负载负担，适配多种安装场景的使用需求。
