多轴联动曲面移印工位机械结构设计

　　这套移印工位结构的设计初衷，是解决常规平面移印设备无法适配异形曲面、多面印刷工件的生产痛点，在小体积安装边界内集成多轴调整能力，适配小批量多品类工件的印刷作业需求。从实际产线适配场景来看，这类结构常嵌入小型自动化生产线的印刷工位，也可作为独立单机用于车间零散工件的印刷加工，覆盖医疗耗材表面标识印刷、汽车内饰小零件字符转印、电子消费产品外壳logo印刷、玩具异形曲面图案转印等多个场景，相比传统丝印工位，它对工件表面的弧度适配能力更强，不需要针对单一工件制作大面积专用网版，换型调整的时间成本更低。

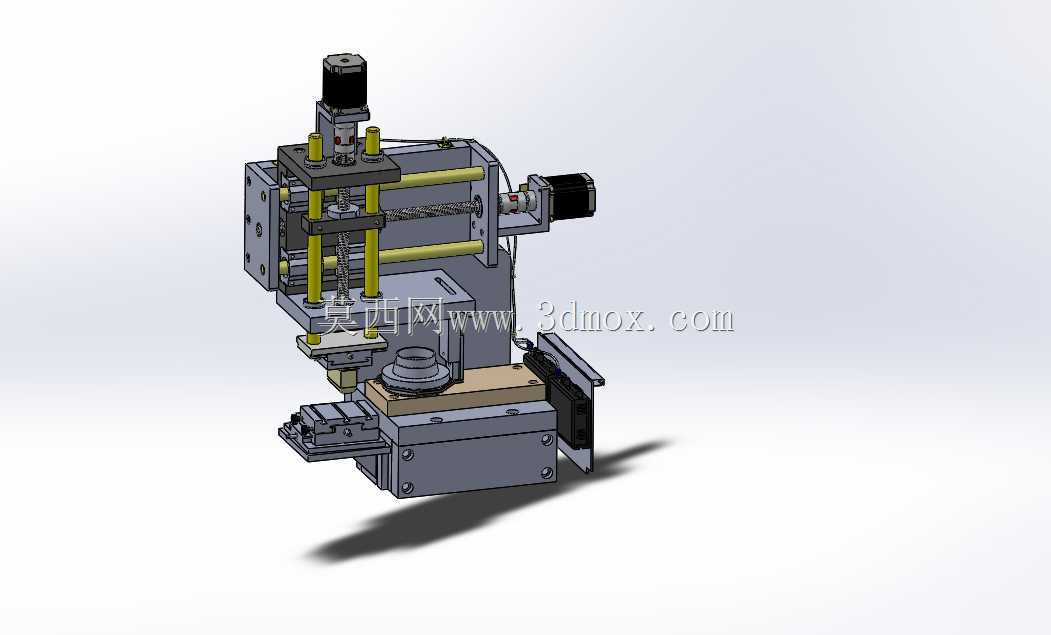

　　从功能布局来看，整套结构分为竖向压印传动单元、横向胶头移位单元、工件定位承载单元、钢版供墨单元四个核心模块。竖向传动单元采用双导柱导向结构，搭配伺服驱动的丝杆传动，保证胶头下压过程的平行度，避免压印时胶头倾斜导致的图案偏移、墨层厚度不均问题，导柱选用耐磨镀铬光轴，配套直线轴承做滑动支撑，长期往复运行的磨损量更小，压印行程可根据工件高度做灵活调整，适配不同高度的工件装夹需求。横向移位单元负责完成胶头从钢版取墨到工件上方压印的往复动作，同样采用丝杆加直线导轨的传动组合，移位行程的重复定位精度控制在0.02mm以内，保证每次取墨、压印的位置一致性，避免图案错位。工件定位承载单元设置在压印工位正下方，配套可微调的定位夹具，可根据工件外形调整装夹位置，部分小尺寸工件可直接搭配真空吸附座固定，不需要额外制作复杂夹具，换型时仅需调整定位块位置即可完成适配。钢版供墨单元集成在横向移位行程的取墨位，配套油盅式供墨结构，相比传统开放式油盘，油墨挥发量更小，车间作业环境更整洁，同时能保证钢版表面墨层厚度均匀，避免印刷图案出现缺墨、飞墨问题。

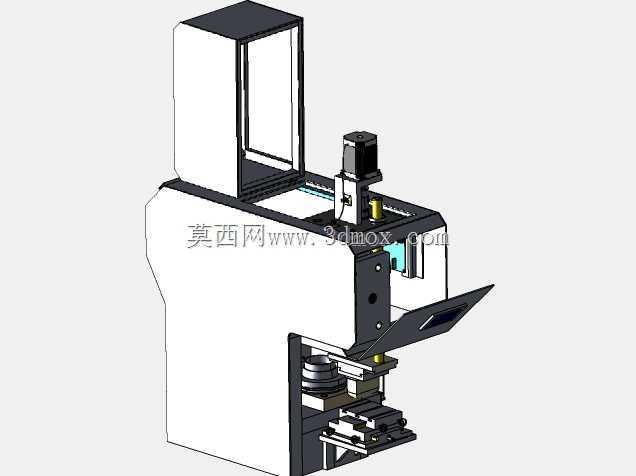

　　设计过程中重点考量了安装边界的紧凑性，整套结构的横向安装宽度控制在350mm以内，纵向深度控制在400mm以内，竖向总高度可根据压印行程需求调整，常规配置下总高度不超过550mm，既可以作为独立单机放置在工作台面上使用，也可以直接嵌入现有自动化生产线的工位段，不需要对原有产线做大规模改造。结构的安装基准面设置在底部承载板上，预留了标准的安装螺孔与定位销孔，现场安装时可通过定位销快速完成位置校准，安装调试效率更高。

　　在结构细节处理上，所有传动部件都设置了防尘防护结构，避免车间内的粉尘、油墨碎屑进入导轨、丝杆配合面，延长部件的维护周期；驱动电机的安装位置做了偏心调整空间，可在后期维护时快速调整皮带张紧度，不需要拆解整体结构；胶头的安装位置设计了快换接口，不同硬度、不同外形的移印胶头可快速更换，适配不同弧度的工件表面印刷需求，比如小直径圆弧面选用尖形胶头，大弧度曲面选用弧形胶头，平面工件选用平胶头，换型过程不需要额外工具，单人次即可在十分钟内完成胶头更换与位置校准。

　　从实际运行逻辑来看，设备启动后横向单元带动胶头移动到钢版上方，竖向单元下压完成取墨，随后竖向单元抬升，横向单元移位到工件上方，竖向单元再次下压，胶头通过自身弹性变形贴合工件曲面，将钢版上的图案完整转印到工件表面，随后抬升复位完成一个工作循环，整个循环的节拍可根据印刷墨层干燥需求做调整，常规工况下单循环节拍可控制在3秒以内，满足中小批量生产的效率需求。针对多面印刷的工件，还可在承载单元下方加装旋转分度机构，完成一个面的印刷后自动旋转工件角度，依次完成多个面的印刷作业，不需要人工重复装夹工件，降低操作人员的劳动强度。
