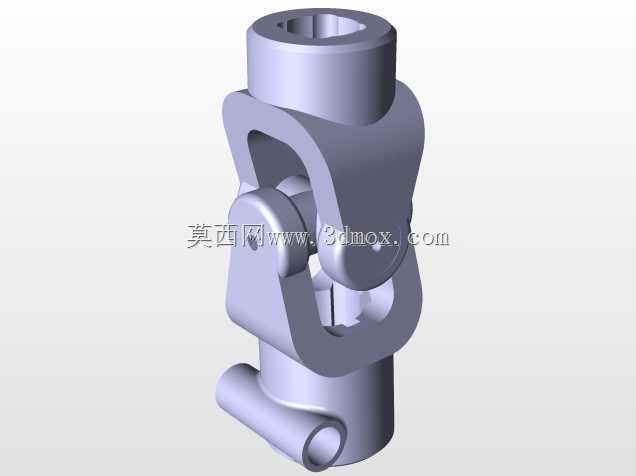

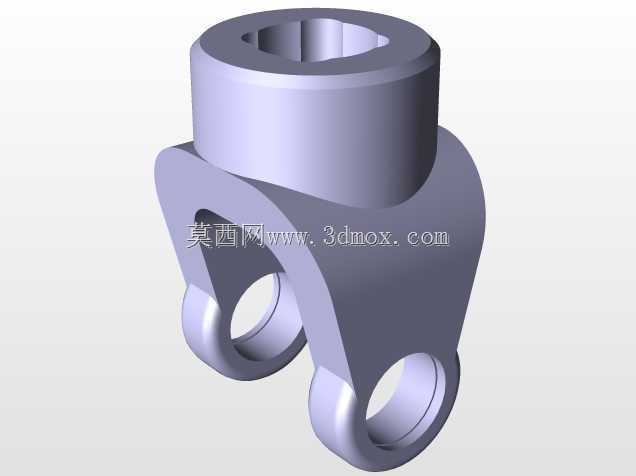

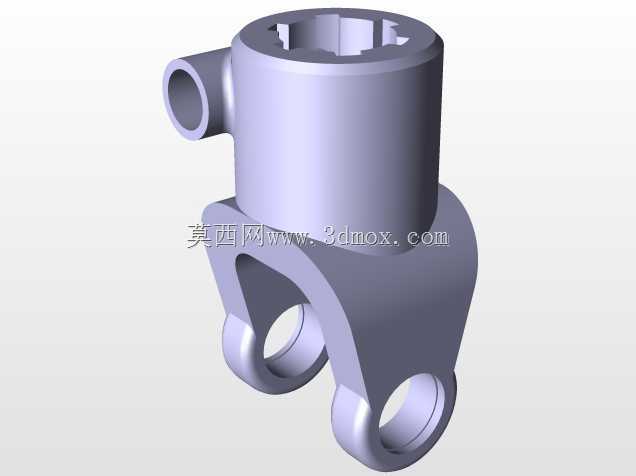

十字轴式万向传动连接构件结构设计

　　在多轴动力传输的工况场景里，这类十字轴式万向连接构件是解决轴线存在夹角、工作中存在相对位移的两轴间扭矩传递的核心部件，常见于车辆传动系统、工业设备传动轴系、农用机械动力输出端、机床进给传动链等需要变角度传递动力的位置，能够补偿安装过程中产生的同轴度误差，抵消设备运行中机架形变、部件窜动带来的轴线偏移，保证动力传输过程不会因为轴系不对中出现卡滞、扭矩突增、部件断裂的问题。

　　从结构设计逻辑来看，该构件采用正交十字的轴体布局，四个轴颈沿两个互相垂直的轴线方向分布，每个轴颈的端面都设计有同轴的定位孔，这类孔位一方面用于装配时的定位基准校准，另一方面可配合滚针轴承、轴套等配套零件实现铰接转动，降低轴颈相对转动时的摩擦阻力，提升长期运行的耐磨性能。主体轴身采用等直径圆柱结构，正交位置做了平滑过渡处理，避免直角相交位置出现应力集中，在承受交变扭矩载荷时，过渡区域的应力分布更均匀，不会因为应力突变导致轴体疲劳开裂。

　　实际选型应用时，需要重点关注构件的安装边界尺寸：主体垂直轴段的总长度、水平正交轴段的外伸长度直接决定了配套万向节叉的安装空间，轴颈的直径尺寸需要和配套轴承内孔、节叉安装孔的尺寸做公差匹配，通常轴颈采用基轴制公差配合，保证转动副的间隙控制在合理范围，既不会因为间隙过大出现传动冲击，也不会因为间隙过小导致转动卡滞、润滑脂无法进入摩擦面。端面定位孔的深度与直径，需要和配套的止推垫片、定位销尺寸匹配，限制轴颈在节叉内的轴向窜动量，避免传动过程中出现轴向冲击异响。

　　从功能特性上看，这类构件允许被连接的两轴在一定角度范围内相对摆动，单节使用时存在瞬时传动比不等的特性，因此在对传动匀速性要求较高的工况下，通常会成对使用双万向节结构，通过合理布置中间轴的夹角，保证输入轴与输出轴的瞬时传动比一致，降低传动过程中的速度波动带来的振动与噪声。构件的轴颈表面通常需要做硬化处理，提升表面耐磨性能，因为工作过程中轴颈与轴承套之间长期处于相对转动、承受交变接触应力的状态，表面硬度不足会快速出现磨损、点蚀，导致传动间隙增大，传动精度下降。

　　建模过程中需要重点保证四个轴颈的轴线正交度，正交度公差直接影响万向节的转动灵活性与传动平稳性，如果正交度超差，装配后会出现转动卡滞、附加载荷增大的问题，加速部件磨损。轴颈的圆柱度、同轴度公差也需要严格控制，同一轴线上的两个轴颈需要保证同轴，否则会导致装配后轴承偏载，局部磨损加剧。过渡圆角的尺寸需要合理设计，在不干涉配套节叉转动的前提下，尽可能增大圆角半径，降低应力集中系数，提升构件的抗疲劳强度。端面的定位孔需要与对应轴颈保持同轴，保证定位准确，装配后轴向受力均匀。

　　在不同的应用场景下，这类构件的尺寸参数会随传递扭矩的大小做适配调整：大扭矩工况下会增大轴颈直径、轴身整体尺寸，选用更高强度的结构材料；小扭矩、轻载工况下则会缩小整体尺寸，降低构件重量，减少转动惯量，提升传动响应速度。安装时需要保证轴颈与配套轴承的润滑通道畅通，定期补充润滑脂，减少摩擦磨损，延长构件的使用寿命，避免因为缺油出现干磨、烧蚀的故障。
