可调式精密敷贴作业执行机构结构设计

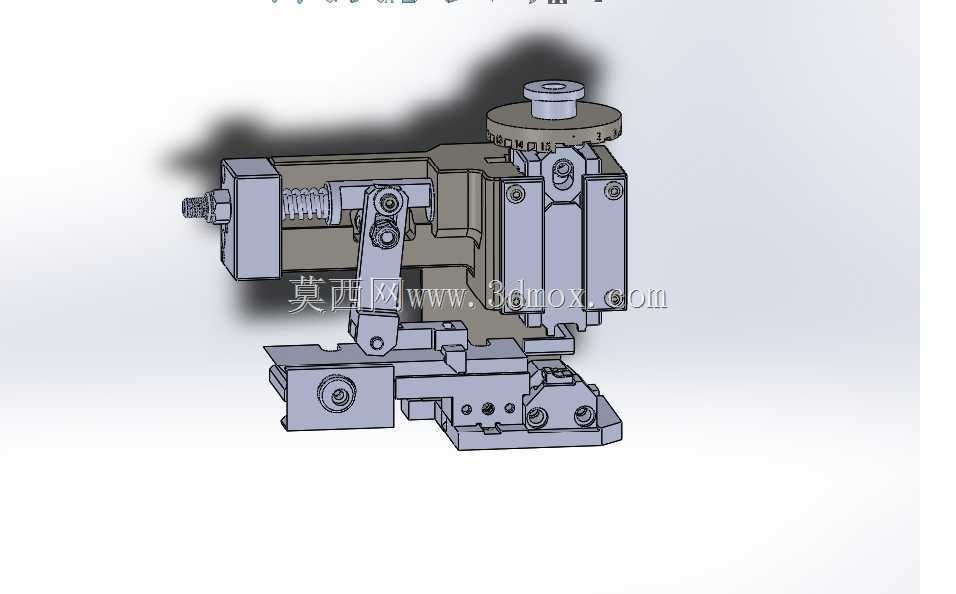

　　该敷贴执行机构主要面向3C电子、小型包装、医疗耗材等领域的薄型片材、标签、柔性膜片的精准敷贴作业场景，可集成在半自动工位或者小型自动化产线的末端工位，替代人工完成取料、对位、压合的连贯敷贴动作，解决人工敷贴时对位偏移、压力不均导致的起翘、褶皱问题。从结构组成来看，整套机构采用卧式安装布局，底部设置带多组安装孔的一体化安装基座，可直接通过内六角螺栓固定在标准铝型材工作台面或者设备安装板上，基座上的安装孔预留了±5mm的位置调节余量，方便现场安装时微调机构的作业位置，适配不同工位的布局需求。机构上部设置带刻度标识的调节手轮，手轮与下方的凸轮传动组件直连，转动手轮时可通过凸轮轮廓的行程变化，调整压合执行端的下行极限位置，

　　刻度盘的分度值为0.1mm，可根据不同厚度的敷贴材料精准设置压合行程，避免压合力过大损伤工件或者压合力不足导致敷贴不牢。压合执行端采用双侧导向柱结构，导向柱与基座上的线性轴承配合，保证压合动作的直线度，全程无偏摆，导向柱旁设置复位弹簧，在压合动作完成后可带动执行端快速复位，弹簧的预紧力可通过端部的调节螺母调整，适配不同行程下的复位速度需求。机构侧部设置的螺杆调节组件，可调整敷贴压头的水平初始位置，适配不同宽度的待敷贴工件，压头部位采用快拆式设计，可根据敷贴材料的形状更换不同材质的压头，比如敷贴泡棉类材料时更换硅胶压头，敷贴硬质标签时更换聚氨酯压头，无需拆解整套机构即可完成压头更换，减少工位换型的调试时间。

　　整套机构的传动链路无冗余设计，所有运动部件都设置了可拆卸的防护挡板，避免生产过程中的粉尘、碎屑进入传动配合面，日常维护时仅需定期在导向柱、凸轮配合面涂抹少量润滑脂即可，无需复杂的保养流程。从安装边界来看，整套机构的横向占用空间较小，不需要额外搭配大型驱动部件，手动作业场景下可直接作为独立工装使用，自动化改造场景下可在调节手轮位置加装伺服电机或者旋转气缸，即可升级为自动控制的敷贴执行单元，适配不同产能的产线需求。在实际作业过程中，待敷贴的工件放置在机构前端的定位平台上，预先剥离背胶的敷贴材料放置在压头下方的定位槽内，转动手轮带动凸轮下压，压头带着敷贴材料垂直下行，接触工件表面后保持1-2秒的保压时间即可完成敷贴，

　　复位后即可取出工件进入下一个作业循环，相比纯手工敷贴，对位精度可控制在0.2mm以内，压合力度一致性提升80%以上，可有效降低敷贴工序的不良率。机构的所有结构件都采用模块化设计，易损件比如复位弹簧、线性轴承、压头都采用标准件，现场维护时可直接采购同规格标准件更换，不需要单独定制加工，降低设备的后期维护成本。
