双轴联动二维绘图执行机构结构设计

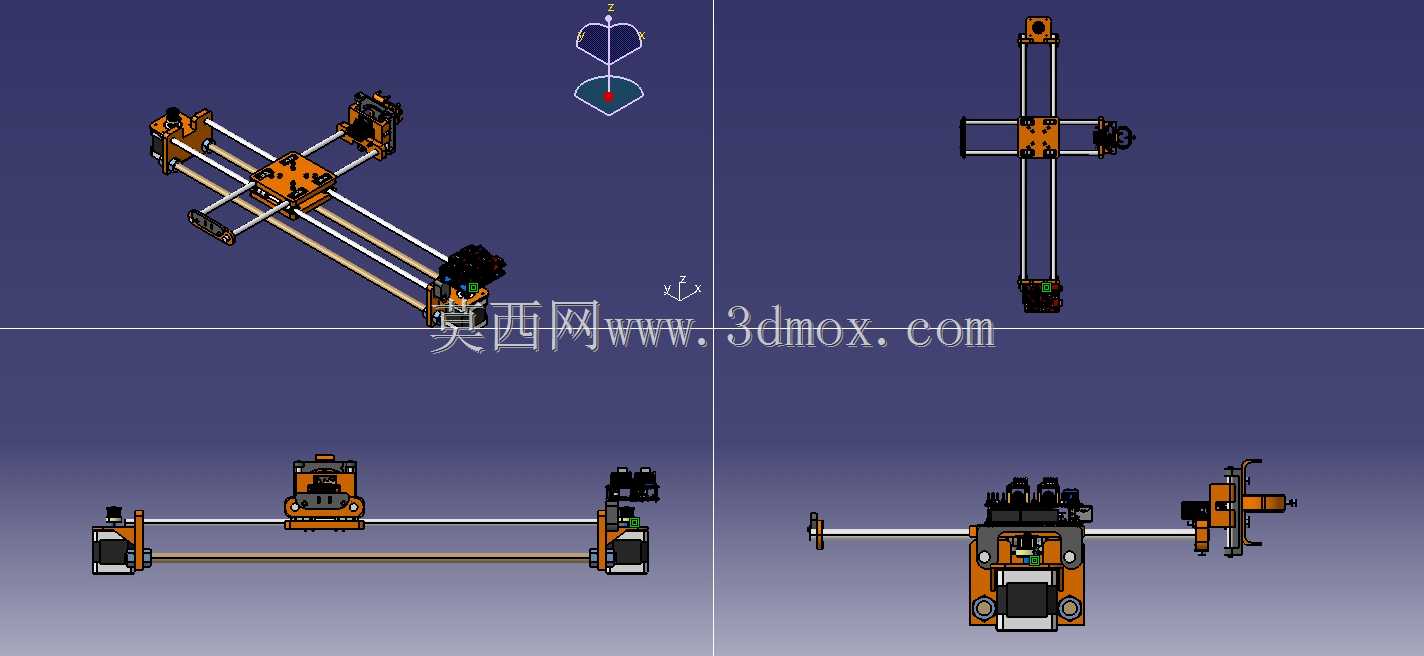

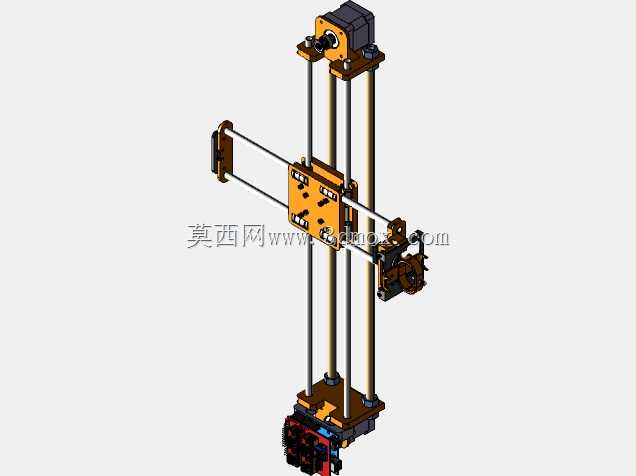

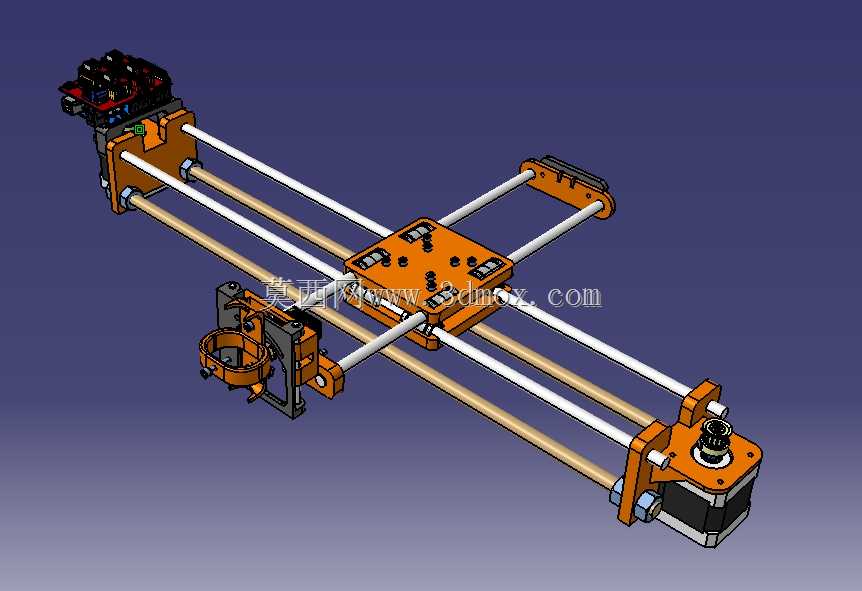

这款二维绘图执行机构的结构逻辑参考了小型二维数控设备的运动架构，核心采用光轴导向搭配同步传动的布局，能够在平面范围内完成预设轨迹的绘图作业，可适配教学演示、小型文创图案绘制、PCB样板快速标记等场景，相比大型数控绘图设备，整体结构紧凑，占用安装空间小，适合桌面级作业场景使用。从结构设计层面来看，设备采用四根平行光轴作为X向运动的导向支撑，光轴两端通过橙色工程塑料端座固定，端座集成了传动轮安装位与驱动电机固定接口，其中一端的端座直接搭载步进电机，通过同步带带动跨接在光轴上的移动滑台完成X向的往复运动；滑台本身集成了Y向的导向与传动结构，搭载笔架安装组件，能够带动绘图笔完成Y向的进给动作，笔架位置预留了弹性压笔结构的安装空间，可适配不同粗细的绘图笔、标记笔，保证笔尖与绘图平面的接触压力稳定，避免出现断线、笔迹深浅不一的问题。设计过程中充分考虑了安装边界的约束，整体框架的长宽尺寸控制在桌面设备的常规适配范围内，底部端座预留了螺丝安装孔位，可直接固定在木质、亚克力或金属工作台面上，不需要额外制作复杂的安装基座；传动部分的同步带张紧结构集成在端座内部，通过调节螺丝即可调整皮带张紧度，不需要额外加装张紧轮，减少了整体的零件数量，降低装配调试的难度。运动部件的选材上，导向光轴采用标准镀铬直线光轴，表面硬度高，耐磨性能好，长期往复运动不会出现明显的磨损间隙；滑座与端座采用注塑或机加工的工程塑料材质，在保证结构强度的前提下降低了整体重量，减小运动过程中的惯性冲击，提升低速运动时的平稳性，保证绘图轨迹的精度。实际使用过程中，该机构可搭配开源控制板卡使用，通过G代码指令控制两个轴的联动，能够完成矢量图案、文字、简单线路的绘制作业，相比手持绘图的方式，轨迹一致性更好，重复精度更高；在教学场景中，可作为数控运动原理的演示教具，让学习者直观理解两轴联动的运动逻辑、坐标定位原理与传动结构的装配关系；在小型加工场景中，也可替换笔架为激光头、标记头，完成小型工件的表面标记、浅雕刻作业，拓展使用场景。结构设计时规避了复杂的定制零件，大部分连接件、紧固件都采用标准件，光轴、同步带、电机都可选用市售标准规格，后期维护更换配件的成本低，不需要单独开模制作特殊零件，适合个人DIY、小型工作室组装使用。
