工业级带安装孔金属合页结构设计

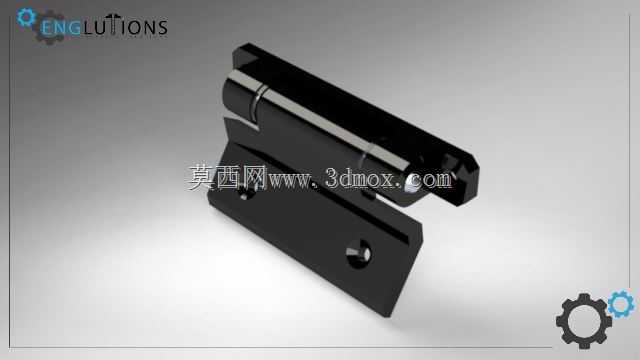

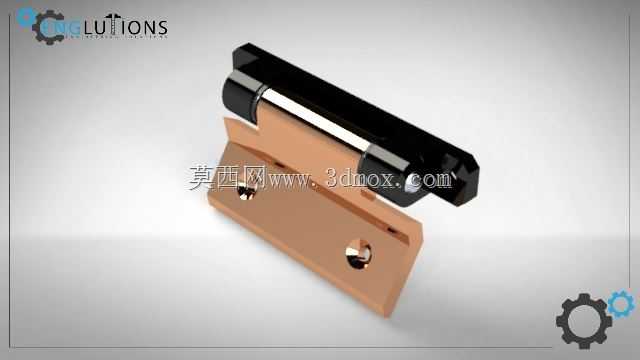

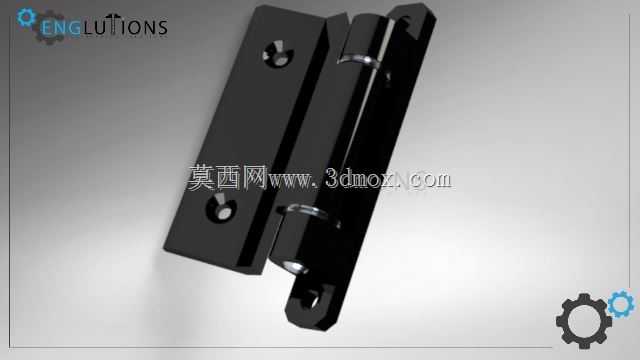

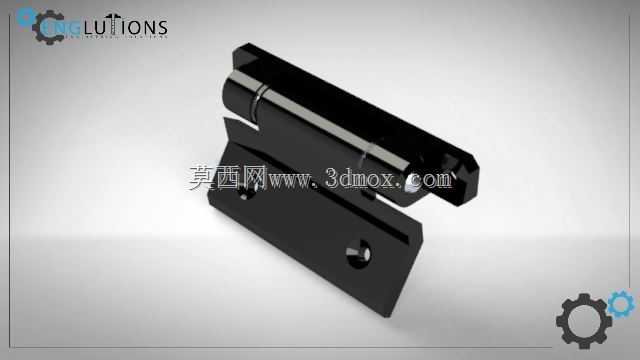

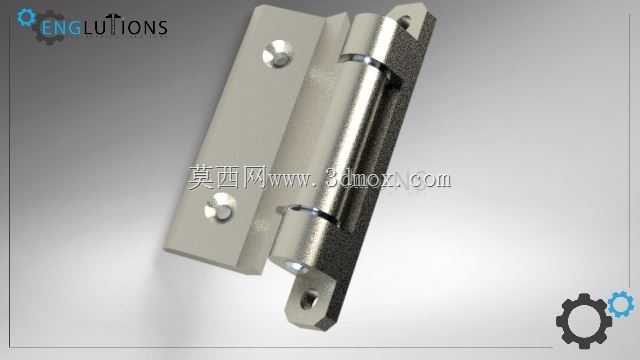

这类带孔铰链常被应用在各类工业机柜、设备防护门、小型箱体翻盖以及特种装备的检修舱门部位，作为实现两个构件绕固定轴相对转动的核心连接件，其核心作用是在保证转动自由度的同时，为两个被连接部件提供稳定的铰接支撑，避免转动过程中出现窜动、卡滞或连接松脱的问题。从结构设计来看，该铰链采用分体式页片搭配一体式销轴的结构形式，其中一侧页片为平直安装面，预留两个沉头安装孔，安装时可将螺丝头部完全沉入孔内，保证安装面平整无凸起，不会对门体开合造成干涉；另一侧页片延伸出带单安装孔的凸耳结构，适配部分安装空间受限、无法布置双孔固定位的特殊安装场景，凸耳与页片主体采用一体化铣削成型，不存在焊接应力集中的问题，长期承受交变载荷时也不会出现焊缝开裂的失效情况。销轴部分采用间隙配合的装配方式，页片与销轴的配合面做了表面粗糙度控制，既保证转动时的顺滑度，又能控制径向晃动量在合理范围内，避免门体安装后出现下垂错位的问题。在安装边界上，平直页片的安装孔间距经过标准化适配，可直接匹配市面上常见的工业铝型材、冷轧钢板机柜的预设安装孔位，不需要现场二次打孔调整；带凸耳的一侧页片厚度比平直页片略薄，在开合转动时可以嵌入对应安装件的预留槽位，让合页安装后整体与安装面齐平，减少外部突出量，避免人员通行时被凸起部位剐蹭。设计过程中针对不同使用场景的载荷需求，对页片的壁厚做了针对性优化，在保证整体结构强度满足常规工业门体承重要求的前提下，尽可能减少材料用量，降低整体自重，同时页片的边缘都做了倒角处理，去除加工后的锐边毛刺，避免安装调试过程中划伤操作人员。转动部位的配合间隙经过反复校核，既不会因为间隙过小导致环境中有粉尘、少量锈蚀时出现转动卡滞，也不会因为间隙过大导致门体关闭后出现旷量，影响密封件的压缩贴合效果，对于有防护等级要求的设备舱门，这种间隙控制还能减少外部水汽、粉尘从合页装配缝隙进入设备内部的概率。
