公共交通场景核查用多关节机械臂结构

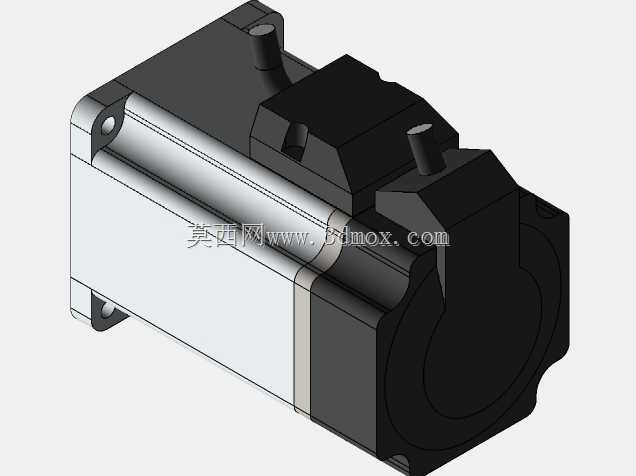

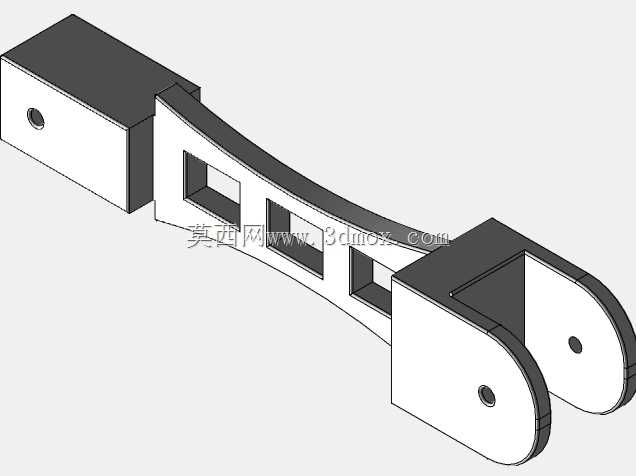

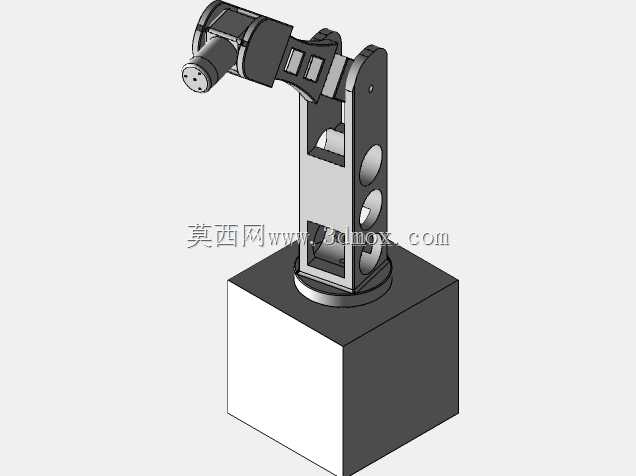

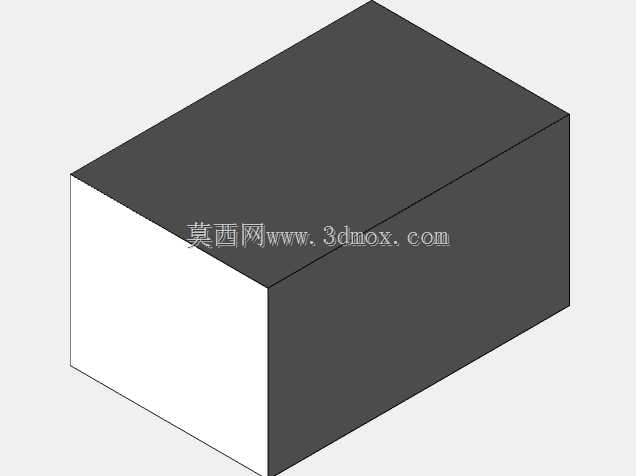

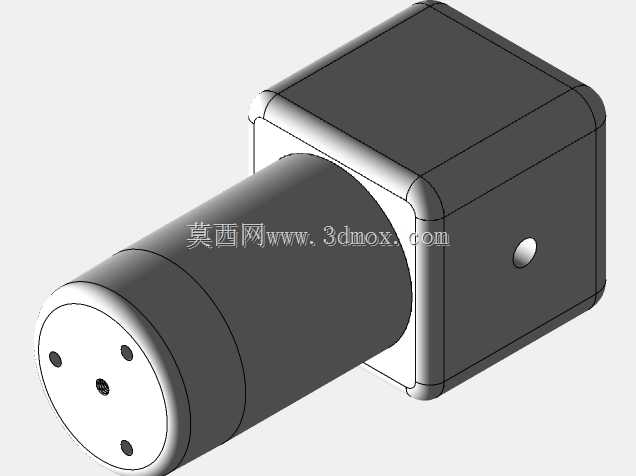

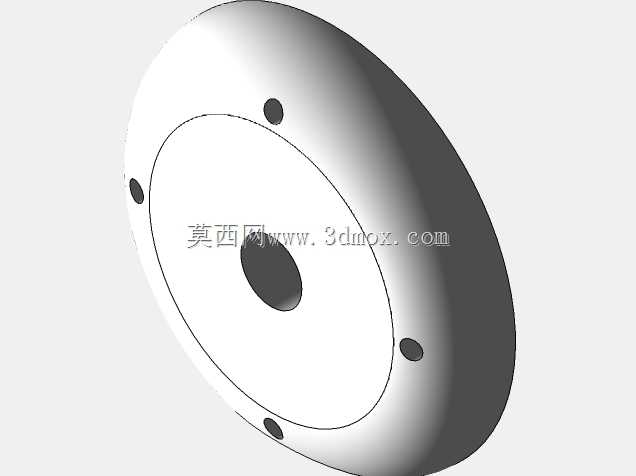

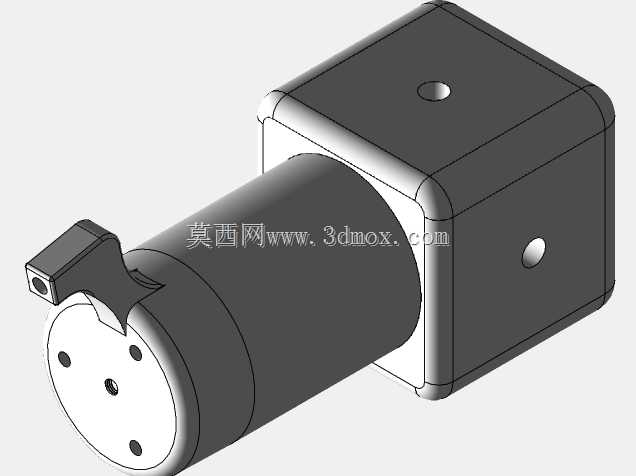

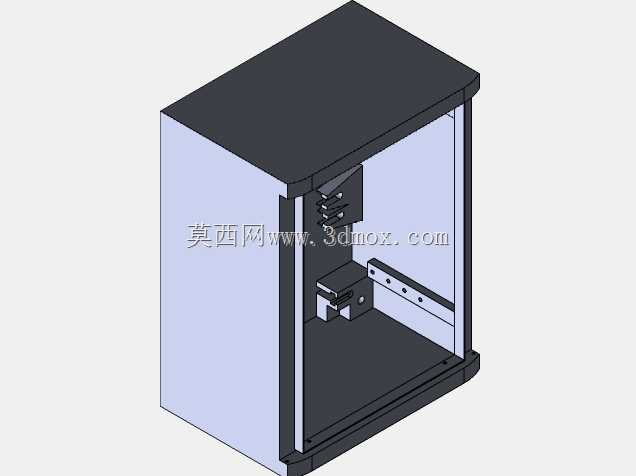

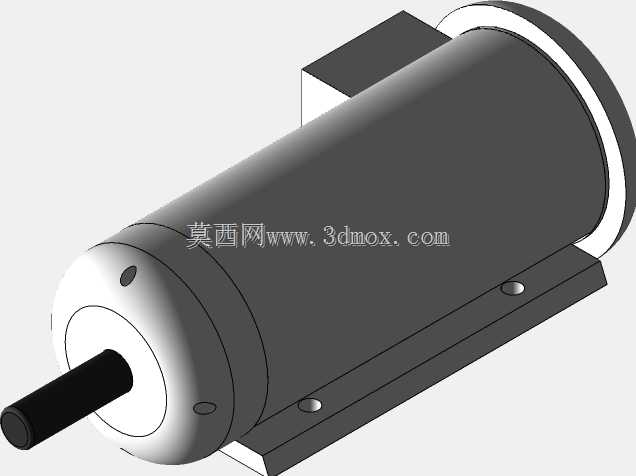

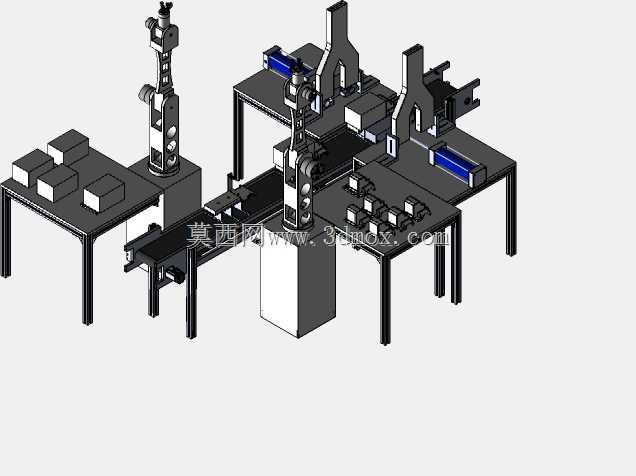

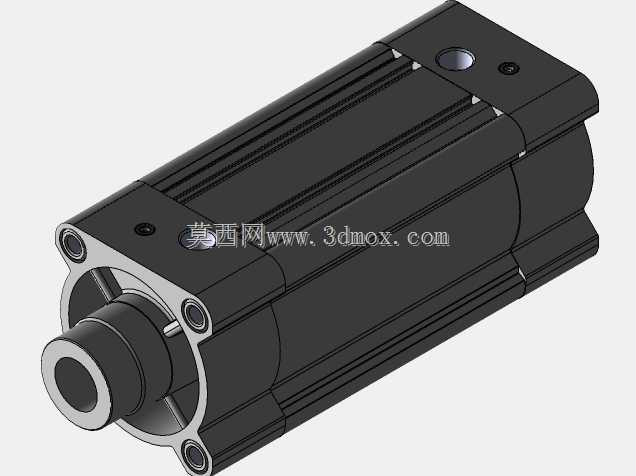

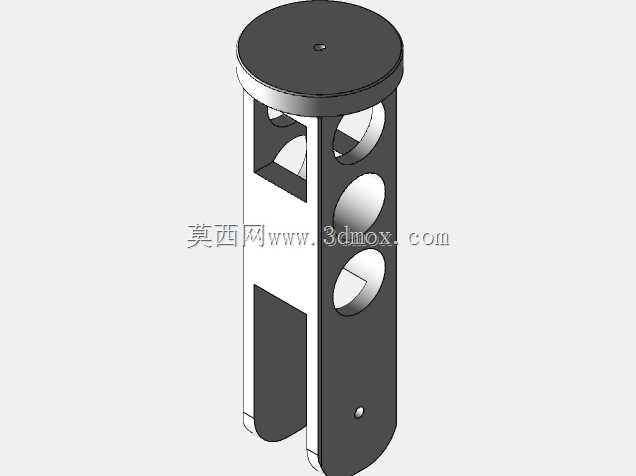

该多关节执行结构主要适配公共交通枢纽、会议场馆出入口的人员与随身物品核查场景，可替代人工完成重复性的核验动作，适配大流量通行场景下的连续作业需求，减少人工值守的重复劳动强度，同时提升核验动作的一致性与准确率。设备整体采用立式基座安装方案，底部为方块式配重基座，可直接通过膨胀螺栓固定在混凝土地面或预制安装平台上，基座顶面预留回转支撑安装位，可实现整臂360度水平方向回转，覆盖周边半径范围内的核验作业区域，安装时需预留基座周边至少300mm的检修空间，避免周边护栏、闸机等设施干涉臂体回转动作。臂体采用三段式铰接结构，大臂段为立式箱型焊接结构，侧面开设圆形减重孔同时预留线缆穿装通道，所有动力线缆与信号线缆均从臂体内部空腔走线，避免外部走线在回转过程中出现缠绕、剐蹭问题，提升户外或半户外场景下的线缆防护等级。小臂段与大臂通过铰接轴连接，可实现俯仰方向的角度调整，末端执行器安装位采用标准法兰接口，可根据实际核验需求换装身份信息读取模块、测温模块、二维码扫描模块或近距离检测探头，无需改动臂体主体结构即可完成功能切换。设计过程中优先考虑了公共场景下的使用安全性，臂体所有铰接位置均设置软质限位缓冲块，避免动作超程造成结构磕碰，同时臂体所有外露棱边均做倒圆角处理，防止通行人员剐蹭受伤。关节驱动部分采用集成式伺服驱动单元，每个关节的驱动模块均内置在臂体结构内部，防护等级适配公共区域的日常清洁、温湿度变化需求，无需额外加装防尘防水外罩即可稳定运行。末端执行器的俯仰角度可覆盖从水平到向下60度的调整范围，适配不同身高通行人员的核验高度需求，无需人员刻意调整站位配合设备动作。整体结构的重心始终落在基座安装面范围内，即使在最大臂展位置也不会出现倾覆风险，安装时无需额外做配重浇筑，仅需保证安装基面的平面度误差不超过2mm即可满足安装精度要求，降低现场施工的难度与成本。臂体动作逻辑可对接场馆或交通枢纽的通行闸机控制系统，实现核验通过后自动触发闸机放行的联动动作，整套结构的运动间隙控制在0.1mm以内，保证末端检测模块的定位精度，避免识别偏差问题。
