可3D打印三自由度双足行走机器人结构

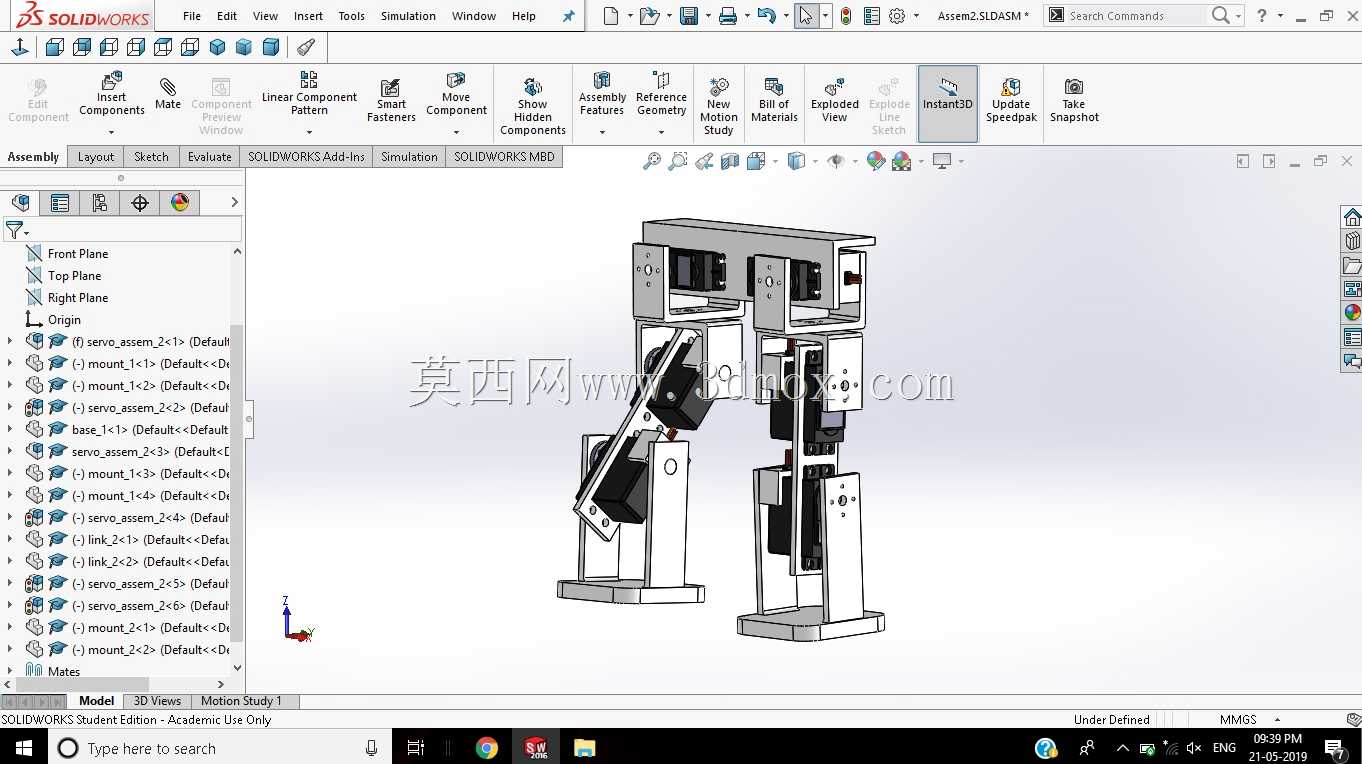

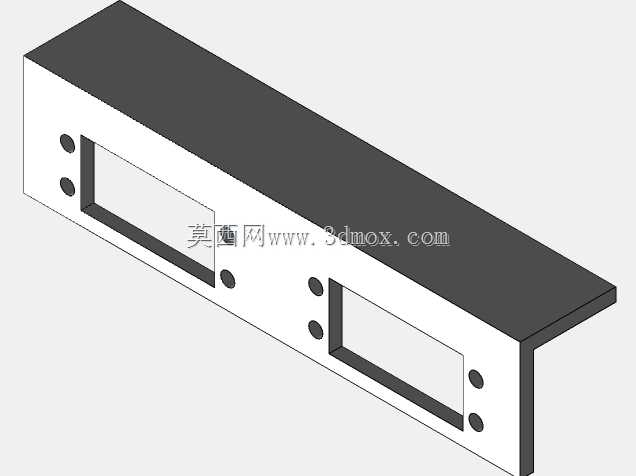

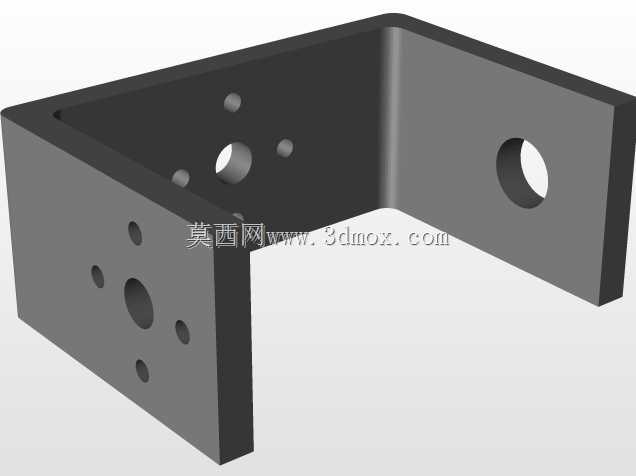

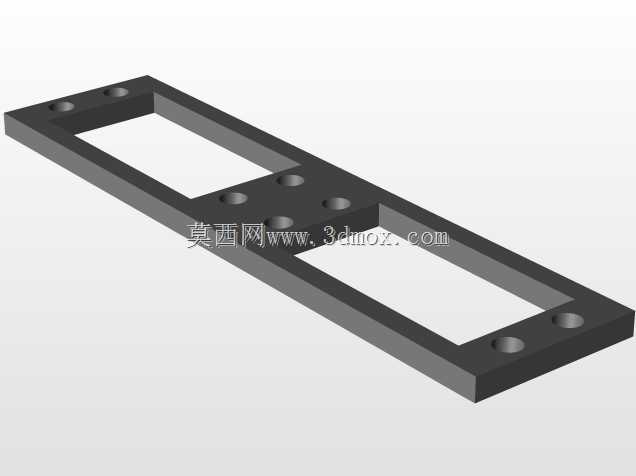

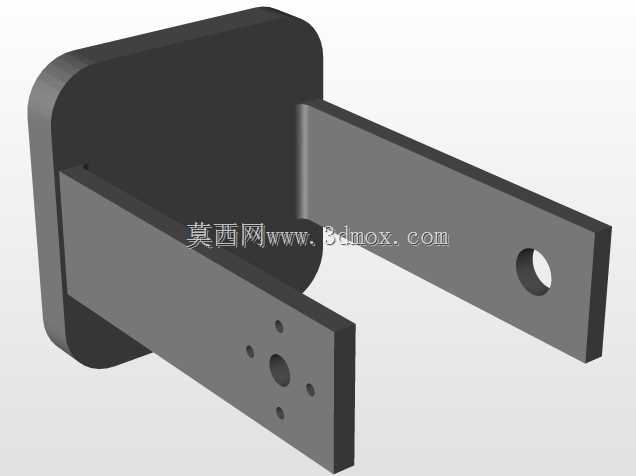

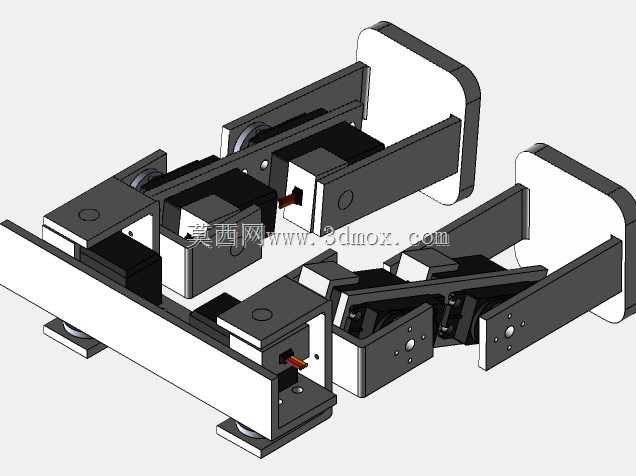

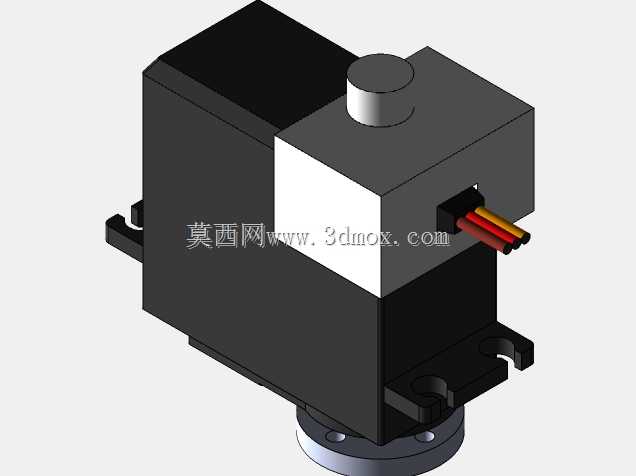

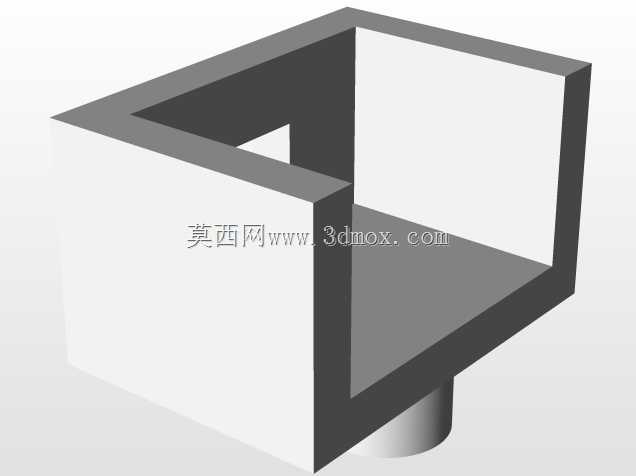

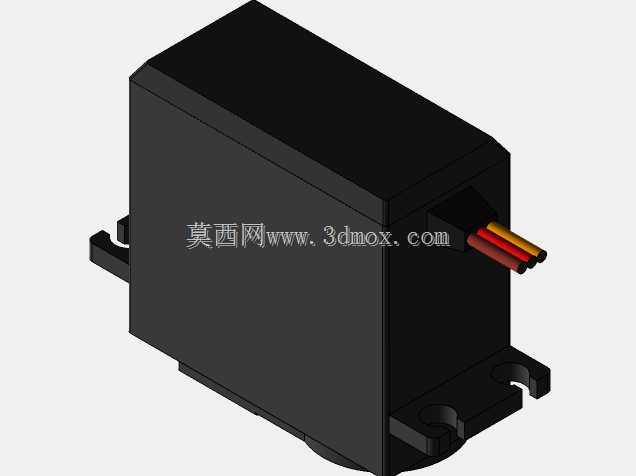

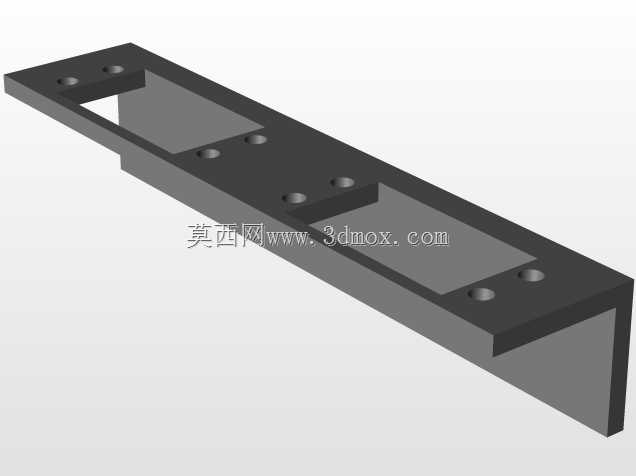

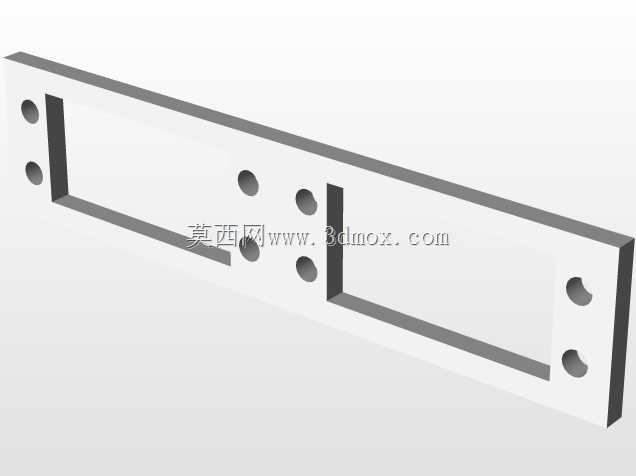

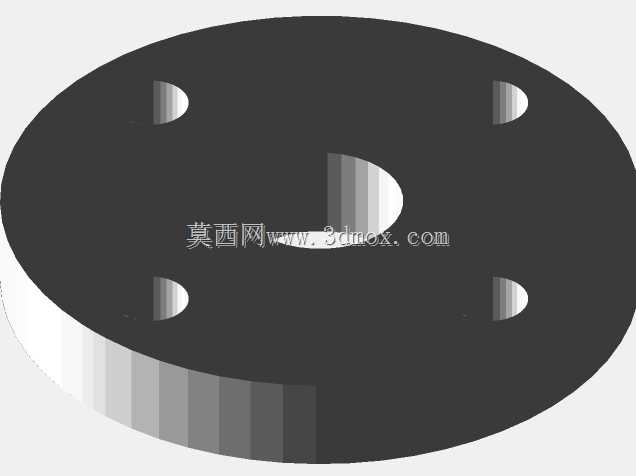

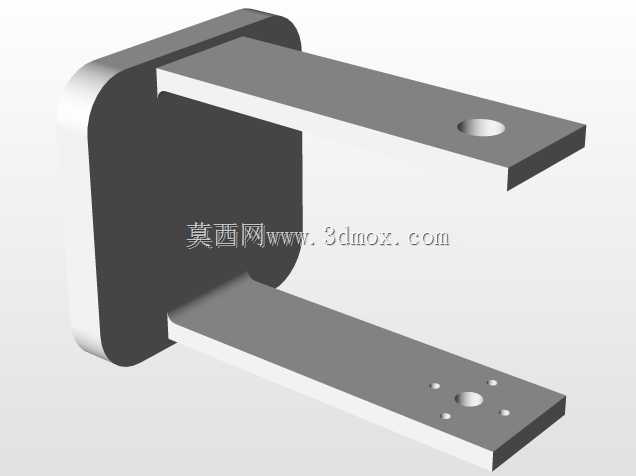

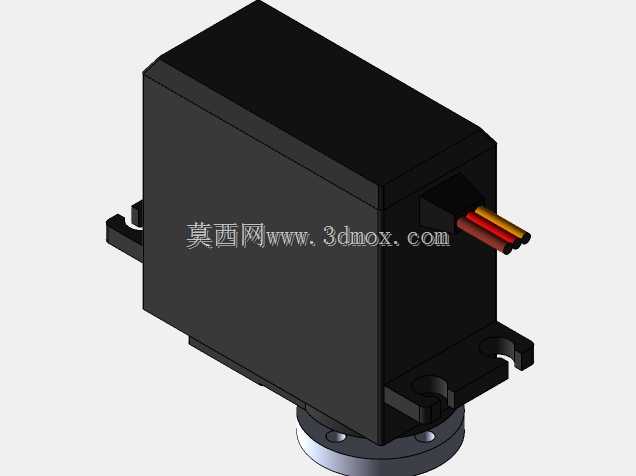

这款双足行走结构的设计初衷，是面向高校机器人教学实训、小型仿生机器人研发验证场景，可作为步态算法验证的硬件载体，也能用于创客教育场景下的机械结构组装实践，帮助学习者理解串联关节运动逻辑、足式行走的重心调配原理。从结构设计逻辑来看，每条腿部设置3个转动自由度，分别对应髋关节前后摆动、膝关节俯仰、踝关节姿态调整，关节处采用标准舵机安装位设计，安装孔位适配市面主流微型数字舵机的装配尺寸，无需额外打孔改造即可完成舵机固定，关节连接部位采用轴孔配合加限位凸台的结构，既保证转动副的运动顺畅度，又能限制关节超程转动，避免舵机堵转损坏。整体结构采用分体式模块化设计，左右腿部结构对称，髋部连接框架采用一体化框架结构，保证整体刚性的同时减少装配零件数量，所有零件的壁厚均设置在1.5mm以上，受力部位如关节连接耳、舵机安装座处做了局部加厚处理，适配FDM3D打印的工艺要求，打印时无需添加过多支撑即可完成成型，减少后期支撑去除的工作量，降低打印失败概率。从安装边界来看，整体站立状态下的足端支撑间距经过反复调校，静态站立时重心投影完全落在双足支撑多边形范围内，保证静态稳定性，单腿摆动过程中重心偏移量控制在舵机扭矩承载范围内，不会出现舵机过载失步的情况。足端采用平面接触设计，接触面积经过优化，既保证行走时的支撑稳定性，又不会因接触面积过大导致迈步时的摩擦阻力过高。结构上预留了舵机走线槽位，所有舵机的连接线可通过结构内部的空腔走线，避免行走过程中线路与外部结构剐蹭，也让整体外观更加整洁。在实际使用场景中，该结构可搭配开源舵机控制板，写入对应的步态控制程序即可完成前后行走、转向、简单越障等动作，也可加装陀螺仪、加速度传感器等姿态检测元件，实现动态平衡调整，用于双足机器人平衡算法的验证实验。设计过程中对各关节的运动范围做了运动仿真校核，模拟行走过程中各零件之间不存在运动干涉，各关节的运动角度范围匹配人类行走时的关节转动区间，保证步态模拟的真实性。所有零件的装配关系均采用螺丝紧固加定位凸台的方式，装配时无需复杂工装，仅用常规内六角扳手即可完成整机组装，拆卸维护也十分便捷，单个零件损坏后可单独重新打印替换，无需更换整机组件。
