带安装支架驱动电机的双组全向轮结构

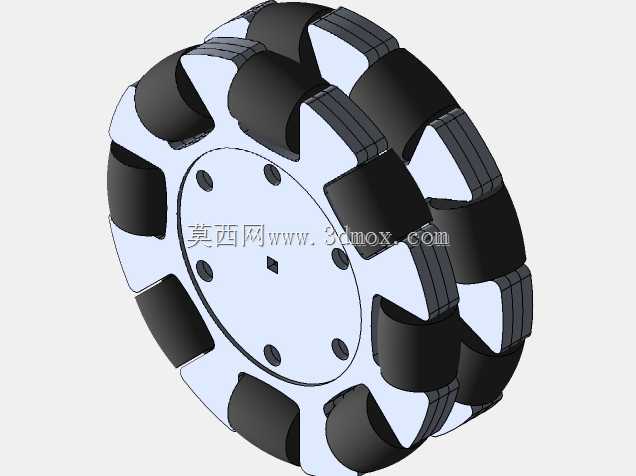

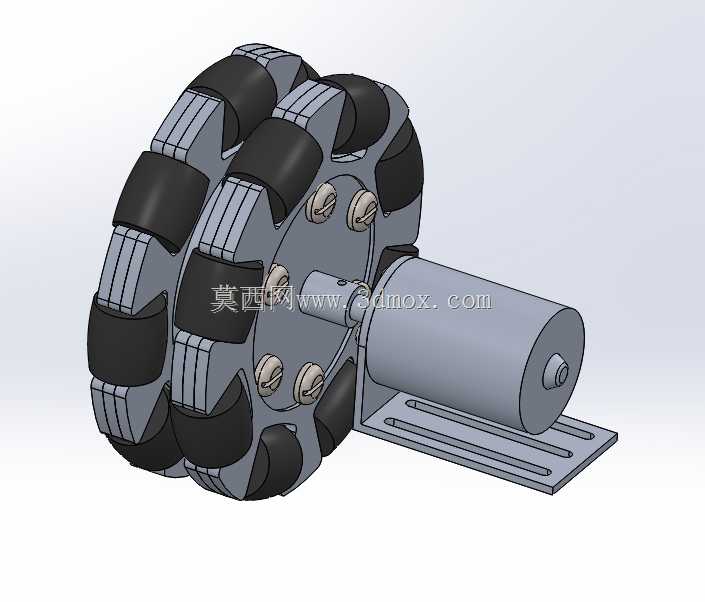

这套轮组结构常被用于AGV搬运小车、仓储分拣移动机器人、竞赛类小型移动平台的行走端，区别于普通定向轮、万向轮的移动逻辑，全向轮可以在不改变轮体自身朝向的前提下，实现横向平移、原地自旋、斜向移动等多维度动作，对于空间狭窄、走位精度要求高的移动作业场景适配性极强，比如仓储区里需要在货架间隙穿梭的料箱搬运车，或是实验室里需要精准对位的小型巡检设备，都能依靠这类轮组减少转向所需的冗余空间，提升路径规划的灵活度。从结构设计来看，该轮组采用双排全向轮错位排布的形式，单排轮体上的辊子按照固定角度斜向安装，双排错位后可以抵消单排轮转动时的间隙顿挫，让轮组在各个方向上的受力更均匀，行进过程中不会出现单组辊子悬空导致的打滑、卡顿问题。轮体的轮毂部分采用对称式的紧固结构，通过多组沉头紧固件将两侧轮毂夹紧固定，既保证了辊子安装轴的定位精度，也方便后期磨损后单独更换辊子，不需要整体报废轮体，降低后期维护成本。配套的驱动部分采用直连式安装，电机输出轴直接与轮体轮毂配合传递扭矩，省去了额外的同步带、齿轮传动环节，减少了传动间隙带来的控制误差，也让整体结构更紧凑。安装支架采用带长条形调节槽的平板结构，安装时可以根据实际装配需求调整电机与轮体的相对位置，也能适配不同厚度的设备底板安装要求，长槽的设计还预留了张紧调节的余量，避免加工误差导致的装配卡滞。设计过程中需要重点关注辊子的排布角度与轮体直径的匹配关系，辊子的外圆包络需要形成完整的圆形轮廓，否则轮组转动时会出现高低起伏的跳动，影响行走平稳性；同时要注意电机轴与轮体的同轴度公差，同轴度偏差过大会导致轮体转动时产生径向跳动，增加电机的负载损耗，长期运行还会造成电机轴承的异常磨损。安装边界上，轮组的整体径向尺寸由全向轮的直径决定，轴向尺寸需要覆盖电机本体、支架与轮体的总宽度，在设备底盘设计时需要预留出轮体转动的安全间隙，避免轮体转动时与底盘结构、布线产生干涉，同时支架的安装面需要保证平面度，防止安装后电机轴出现偏斜，影响轮组的正常运行。
