木质双缸动力演示装置结构设计

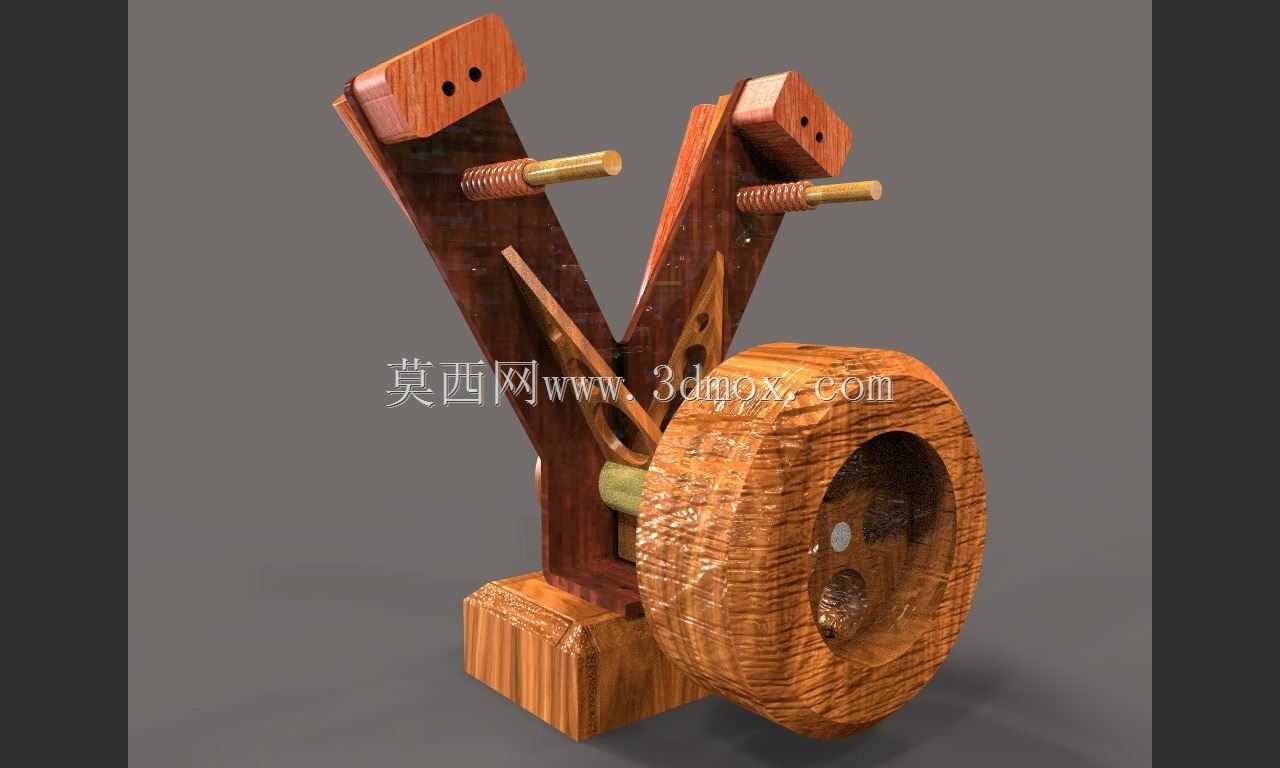

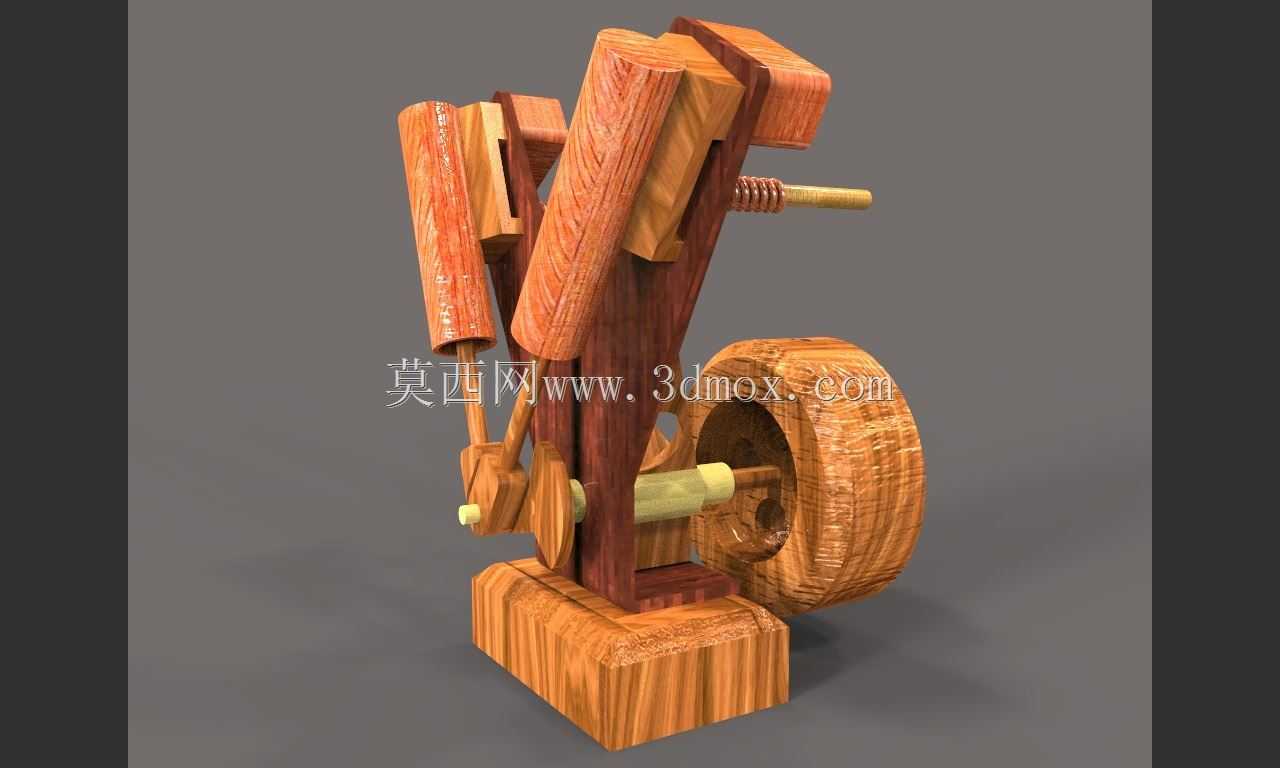

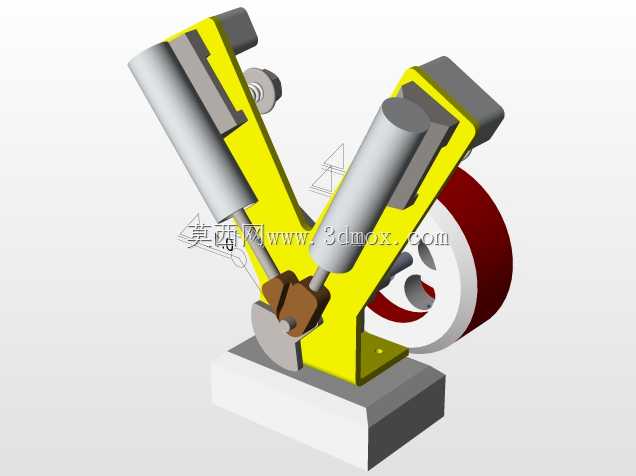

这套双缸动力演示装置采用全木质结构打造，主要面向教学演示、原理验证场景使用，可直观展示往复式动力的核心传动逻辑，帮助初学者快速理解动力转换的机械过程。装置整体采用对称式双缸布局，两个缸体呈V型排布，这种布局能有效平衡往复运动产生的惯性力，降低运行过程中的振动幅度，同时缩减整体横向占用空间。设计过程中优先考虑了运动干涉的规避，对曲柄连杆的运动行程做了反复校核，确保活塞在缸体内做往复运动时，连杆与缸壁、支架之间不会发生剐蹭，各铰接点的转动间隙控制在合理范围，既保证运动顺畅，又不会出现过大的旷量影响演示精度。飞轮部分采用大直径轮式结构，依靠自身转动惯量储存动能，让整个动力输出过程更平稳，避免双缸交替做功时出现转速波动，飞轮中心的铰接轴与两侧支架的安装孔采用间隙配合，装配时可通过微调轴端的预紧力控制转动阻尼，适配不同的演示转速需求。缸体顶部设置了模拟火花塞的结构件，还原真实动力装置的布局特征，缸体与底座之间采用榫卯加嵌件的连接方式，保证整体结构的刚性，避免长期演示运行后出现连接松动。安装边界方面，装置底座为矩形实木结构，可直接放置在水平工作台面使用，无需额外固定，整体重心落在底座中心区域，飞轮转动时不会出现侧翻风险。从功能特性来看，这套装置可手动驱动飞轮转动，完整演示活塞往复、连杆摆动、曲轴转动的全流程传动关系，每个部件的运动轨迹都清晰可见，没有多余的遮挡结构，方便观察各个运动副的配合状态。设计时没有采用金属构件，全部采用木质材料加工，一方面降低了加工难度，普通的木工加工设备即可完成所有零件的制作，另一方面木质构件的自重较轻，手动驱动时更省力，也不会因为金属棱角造成演示过程中的磕碰风险。两个缸体的夹角经过反复调整，既保证连杆的传动角度处于最优区间，减少传动过程中的力损耗，又让整体外形更具协调感，兼顾演示功能与展示效果。
