教学演示用偏心轮式弯头动力装置结构

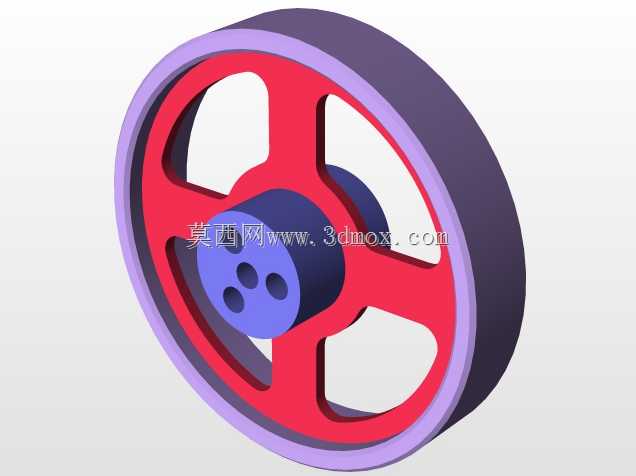

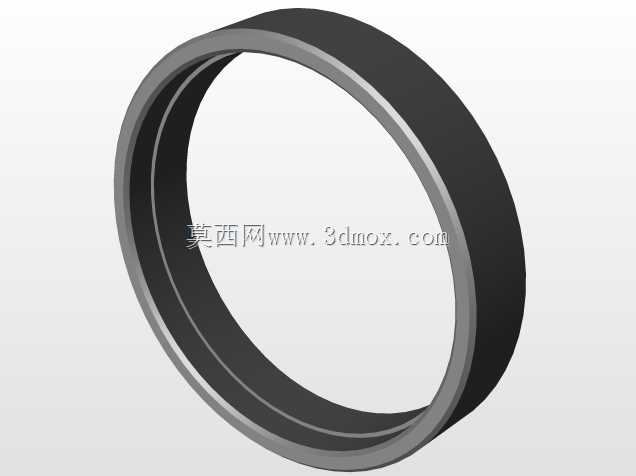

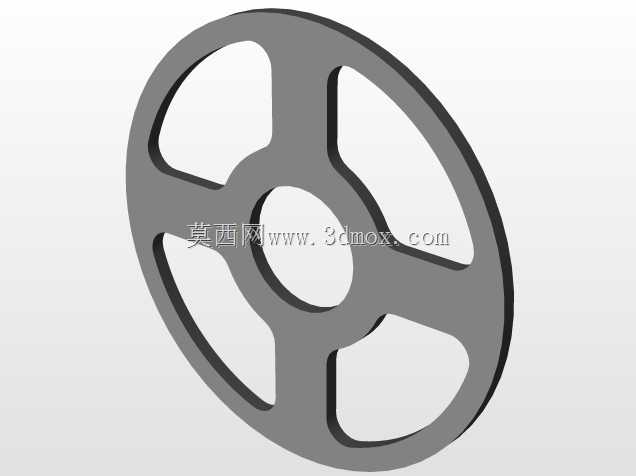

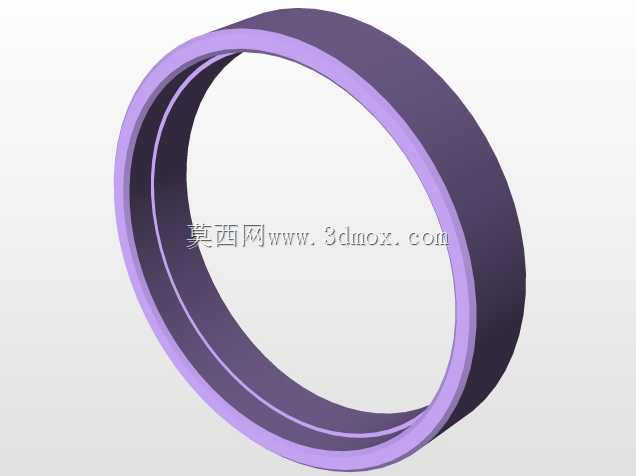

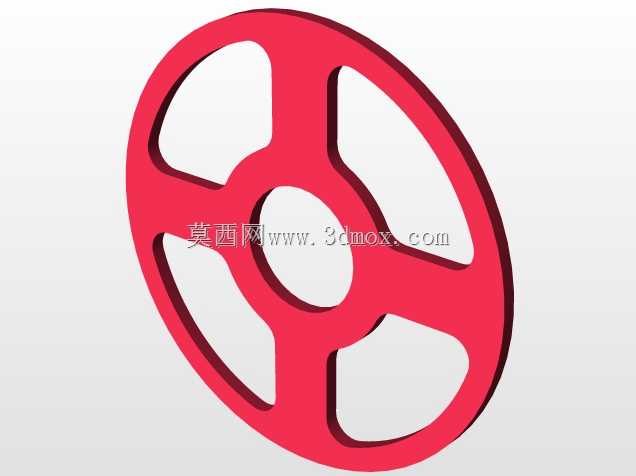

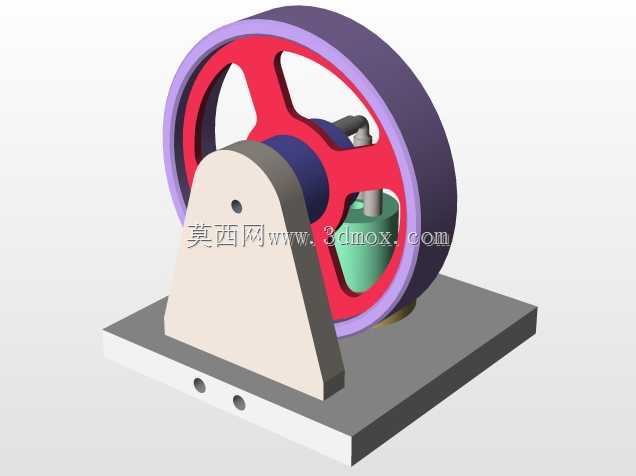

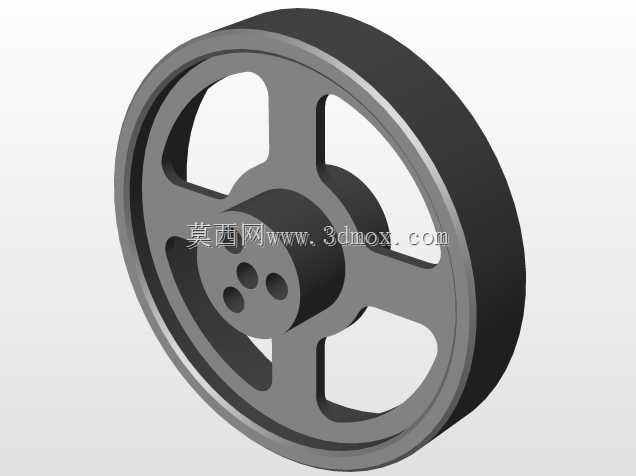

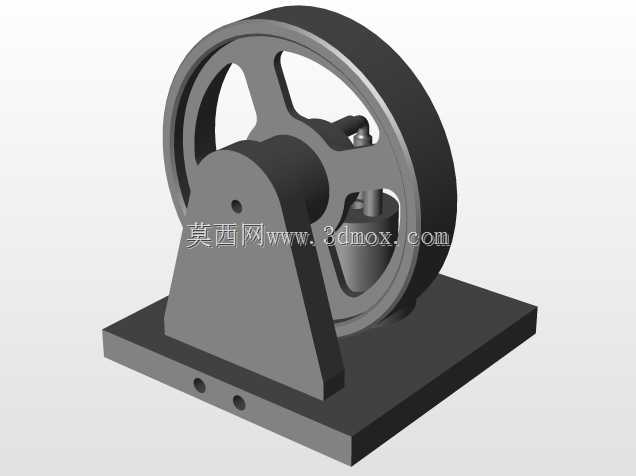

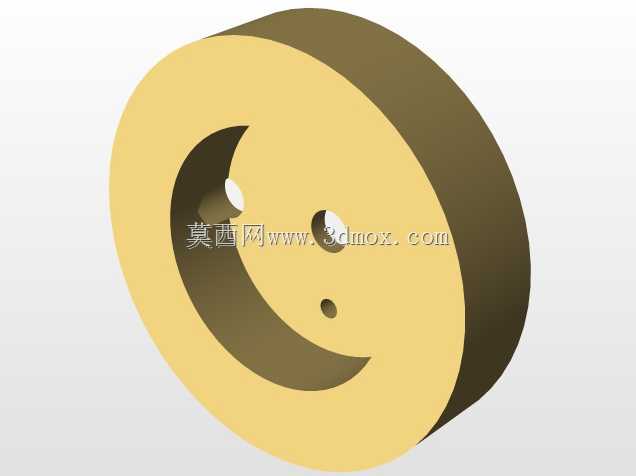

这套偏心轮式动力结构常被用于职业院校机械原理课堂的实体演示教具，也可作为小型科普展项的互动演示单元，帮助初学者直观理解往复直线运动与旋转运动的转换逻辑，相比平面示意图更具空间认知引导性。整套结构的安装基准为底部带双安装孔的矩形铸铁底座，底座上的两个通孔为沉孔设计，可适配M6规格内六角螺栓完成台面固定，安装时需保证底座上平面与安装台面的平行度误差不超过0.05mm，避免后续运转出现卡滞。支撑立架采用L型折弯结构，通过底部定位止口与底座上的定位槽配合定位，立架上部的轴承安装孔与偏心轮轴采用H7/h6间隙配合，装配时需在配合面涂抹低温润滑脂，降低长期转动的磨损速率。偏心轮组件采用轮辐式减重设计，轮缘外侧嵌套紫铜材质的配重环，用于平衡活塞往复运动产生的惯性力，将运转时的振动幅值控制在合理区间，轮辐上的三个镂空孔既可以降低整体转动惯量，也方便装配时的夹持定位。活塞缸体采用立式布置在偏心轮侧下方，缸体内径与活塞外径的配合间隙控制在0.02-0.03mm，活塞顶部的连杆通过铰接销与偏心轮上的偏心轴颈连接，偏心轴颈的偏心距决定了活塞的往复行程，设计时需根据所需输出转速与扭矩匹配对应偏心距参数，避免行程过大导致连杆摆角超出许用范围。整套结构无额外外接动力接口时，可通过手动拨动外侧轮盘实现运转演示，若接入微型驱动电机，也可作为小型低压动力输出单元，为微型输送线、小型实验台提供低转速动力输出。设计过程中需重点核算连杆的受力强度，尤其是铰接位置的接触应力，避免长期交变载荷下出现销孔磨损变形，同时偏心轮的配重块需做动平衡校正，保证转速在60-120rpm区间内运转平稳无异常抖动。缸体与立架之间预留了3mm的调整间隙，可通过增减薄铜垫片调整活塞与缸体的同轴度，消除装配误差带来的运动卡滞问题，底座的安装孔间距为120mm，适配常规教学实验台的T型槽间距，无需额外加工转接板即可完成快速安装固定。
