径向涡轮叶轮结构三维设计作品

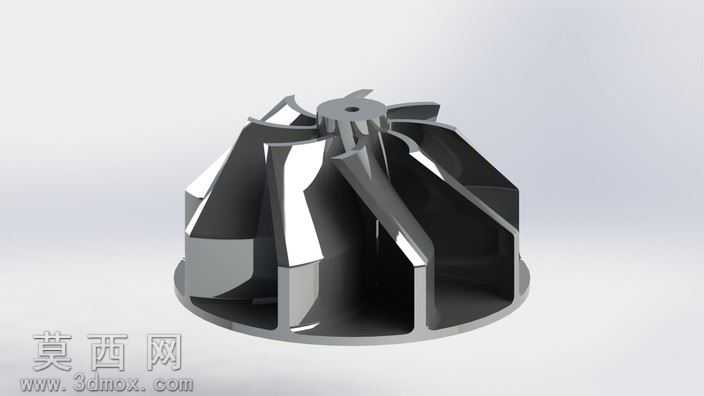

本作品为径向涡轮叶轮的三维建模设计成果，建模过程依托参数化三维设计逻辑完成，首先以中心轮毂为基准定位，确定叶轮整体的回转中心与安装基准面，轮毂顶部设计有同轴定位孔与安装凸台，可满足后续装配环节的同轴度定位需求，保障叶轮运转时的动平衡基础性能。叶片部分采用径向均匀排布的结构设计，共设置多片曲面叶片，每片叶片的型线经过流体力学适配调整，从轮毂根部向外缘平滑延伸，叶片截面厚度从根部到外缘做渐变处理，根部加厚以提升结构连接强度，外缘适度收窄以降低运转时的风阻与流体扰动，相邻叶片之间形成流畅的流体通道，可引导介质沿径向方向稳定流动，适配涡轮类动力设备的能量转换需求。建模过程中对叶片与轮毂的连接位置做了圆角过渡处理，消除结构应力集中点，避免长期高速运转下出现连接部位疲劳开裂的问题，叶轮底部设计有整圈环形底座，既可以提升叶片外缘的结构刚性，也可作为装配定位的辅助基准面。材质渲染环节采用高亮金属质感材质，模拟抛光不锈钢或精密铸铝的表面效果，通过环境光影映射突出叶片曲面的流畅弧度与结构层次感，清晰展现各部位的厚度变化与连接关系。设计过程中充分考量了径向叶轮的实际应用场景，针对海洋动力、航空动力、水力机械等不同领域的使用需求，预留了参数调整接口，可通过修改叶片数量、型线曲率、轮毂直径等参数快速适配不同工况的性能要求，整体模型结构完整，曲面过渡顺滑无破面，各部件之间的连接关系清晰合理，既可以作为动力设备研发阶段的结构验证模型，也可用于相关机械原理的教学演示场景，帮助学习者直观理解径向叶轮的工作原理与结构特点。
