2毫米螺距四型母端JST连接器结构设计

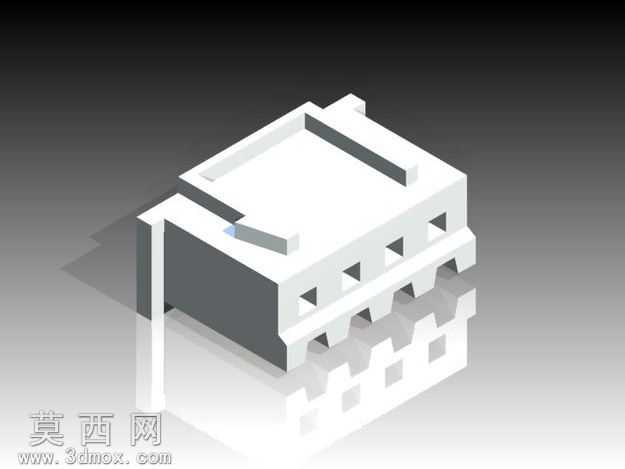

本模型为2毫米螺距规格的四型母端JST连接器，建模过程以实际工业接插件的量产尺寸为基准，首先在三维建模环境中绘制连接器基座的二维轮廓草图，精准定位2mm标准螺距的端子卡位槽位，通过拉伸特征生成白色绝缘基座的主体结构，基座采用工程塑料常用的哑光白材质参数设置，渲染阶段调整漫反射与粗糙度参数还原塑胶件的真实质感，同时添加环境反射效果模拟塑胶表面的细微光泽。建模过程中重点还原母端连接器的防呆结构，在基座侧边设计不对称的导向凸台与卡扣卡槽，确保公母端对接时不会出现插反错位的问题，基座底部的焊盘定位柱按照SMT贴片工艺的标准尺寸设计，每一个卡位槽的内部都预留了金属端子的装配间隙，槽壁的倒扣结构精准还原，用于固定插入的金属接触端子，避免端子在插拔过程中出现松脱移位。模型同时还原了基座外侧的防滑拔插结构，在基座两侧设计了内凹的手指扣位，方便操作人员进行插拔操作，基座顶部的定位凸棱按照对接公座的匹配尺寸绘制，确保对接时的导向精度。渲染阶段采用渐变灰色背景突出连接器主体，添加柔和的顶光与侧光组合，清晰呈现塑胶件的棱角与结构细节，同时在模型下方添加镜面反射效果，提升整体展示的立体感。设计过程中充分考虑连接器的实际使用场景，针对充电电池的连接需求，优化了基座的壁厚参数，在保证绝缘强度的前提下尽可能缩小整体体积，单排四卡位的布局完全符合2mm螺距JST连接器的行业通用规范，所有结构特征均满足注塑生产的拔模角度要求，无倒扣死角与不合理壁厚，可直接用于结构验证、装配模拟以及相关电子设备的布线设计参考，模型的每一处细节都经过尺寸校验，确保与实际量产的同规格连接器尺寸一致，能够直接导入装配环境完成整机的接插件布局模拟。
