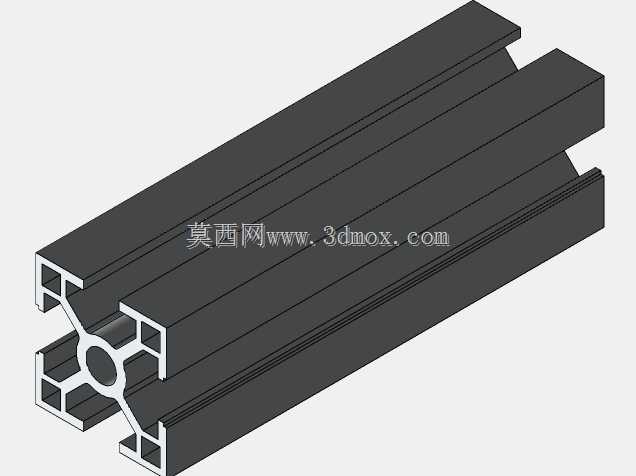

30x30八槽西格玛工业铝型材结构

这款八槽截面的30规格西格玛型材，在轻型自动化设备框架搭建场景中适配性极强，日常做小型检测设备的承载机架、流水线旁的物料挂架、实验室测试工位的支撑框架都能用到，相比同截面尺寸的普通欧标型材，它的槽位布局更灵活，多方向的附件安装不需要额外做转接件，能减少现场装配的加工工序。从截面结构来看，中心的中空圆孔设计不是单纯的减重考量，实际装配时可以穿入气路软管或者弱电线缆，把走线藏在型材内部，避免设备外侧走线杂乱积灰，也能防止生产现场的碎屑剐蹭线缆外层；周边延伸出的八个T型槽位，每个槽的卡装尺寸都适配标准的T型螺栓，不管是安装脚轮、连接板、防护面板还是传感器安装支架，都能顺着槽道滑入调整位置，不需要在型材上额外打孔攻丝，调整工位布局时拆装效率很高。做结构设计选型时要注意它的安装边界，型材的外接圆尺寸刚好控制在30毫米见方的范围内，相邻两根型材做直角拼接时，用配套的角槽连接件就能实现齐平安装，不会出现边角突出干涉的情况，要是做多层框架结构，每层的承载间隔可以根据实际负载调整，单根型材在1米跨度下的静载承重能满足轻型工位的使用需求，不会出现明显的下挠变形。设计这类型材的三维结构时，要重点保证槽道的尺寸公差，尤其是T型槽的开口宽度和内部卡位尺寸，要是建模时尺寸偏差超过0.2毫米，实际装配时标准螺栓就会出现卡滞或者滑位的问题；截面的壁厚过渡要做均匀处理，避免挤出成型时出现壁厚不均导致的型材弯曲变形，端部的连接孔位要和中心孔保持同轴，方便长距离拼接时穿入定位销保证整体框架的直线度。日常做非标设备设计时，这类型材不用开模定制，直接截取对应长度就能组装，对于小批量的设备试制项目来说，能大幅缩短加工周期，也方便后期根据现场使用需求做结构调整，比如在框架上新增操作按钮盒、警示灯或者物料托盘，只需要在对应槽位加装紧固件就能完成固定，不用对原有框架做破坏性改动。
