多轴机械臂集成式气动控制箱体

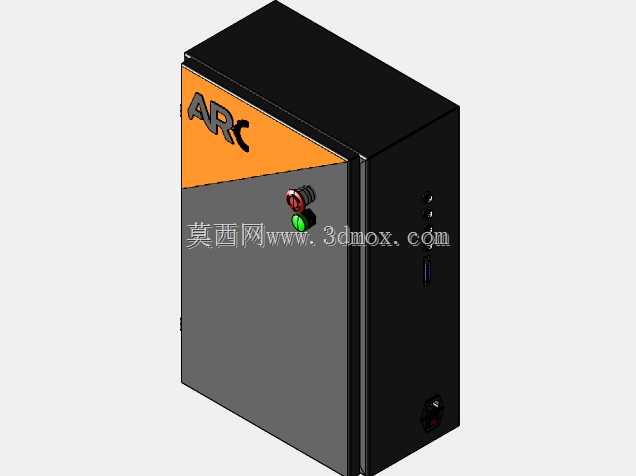

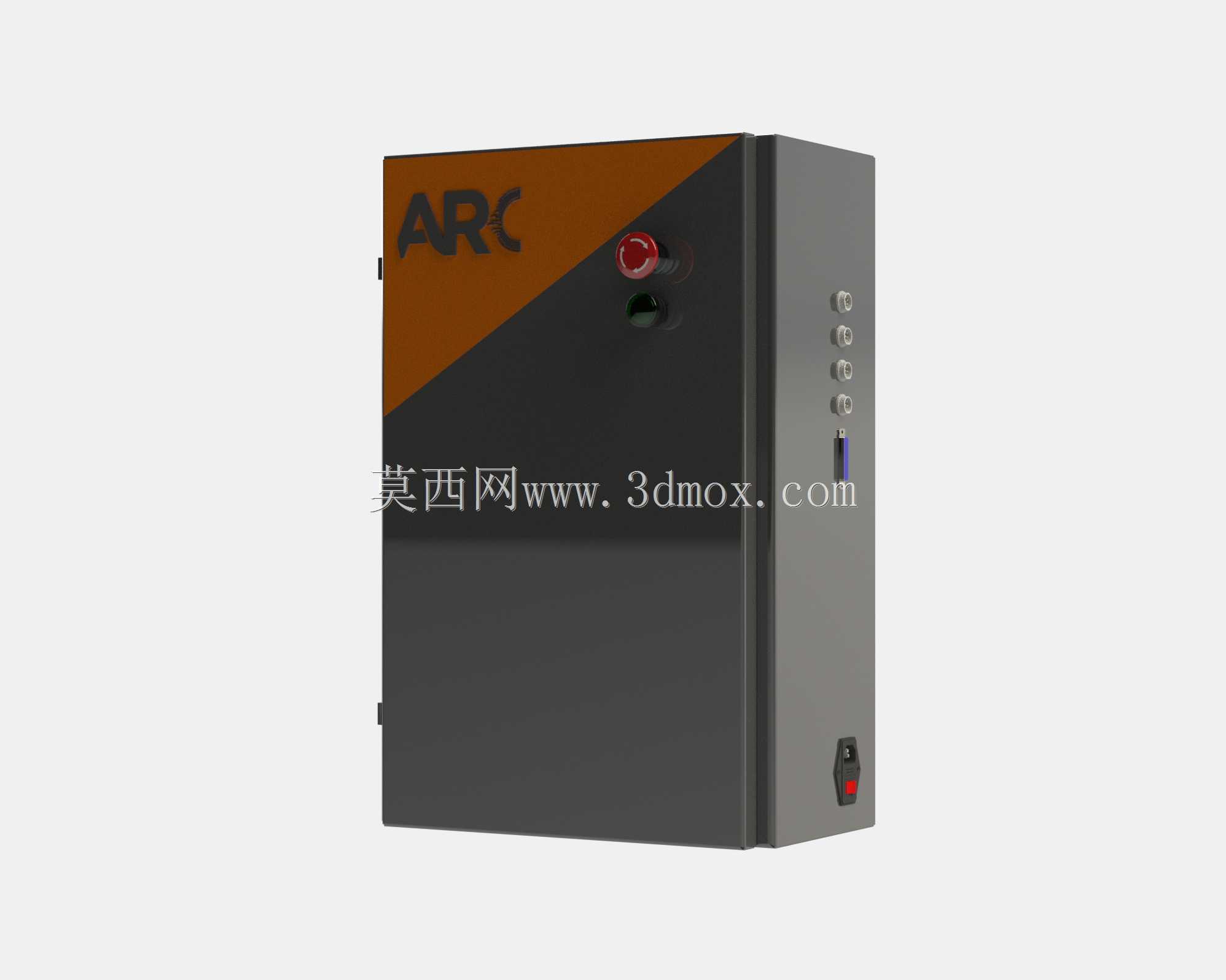

在工业自动化产线的布局设计中，机械臂的控制单元往往是决定工位执行效率与集成度的核心部件，这款控制箱体的设计初衷，就是解决常规机械臂控制单元外接气动元件分散、布线杂乱、安装占用空间大的现场痛点。从实际应用场景来看，这类控制箱可直接配套六轴关节式机械臂使用，额外预留的第七轴控制端口，能够适配地轨、变位机等外部扩展轴的联动需求，在焊接工位、上下料工位、分拣搬运工位都能直接部署，不需要额外搭配独立的气动控制机柜，大幅缩减产线的电控安装空间。箱体本身集成了气动控制所需的真空泵与方向控制阀组，不需要在机械臂周边额外布置气动阀岛，气路与电路的走线全部可以在箱体内部完成规整，现场布线时只需要连接主电源、机械臂动力编码线、气动输出管路以及外部轴的通讯线缆即可，能有效减少现场接线的出错概率，也降低后期运维时的线路排查难度。设计过程中充分考虑了工业现场的安装边界，整体外形尺寸控制在600mm×400mm×200mm，属于壁挂式或支架式安装都适配的尺寸区间，既可以直接固定在设备机架的侧方立面，也可以搭配落地支架放置在机械臂基座旁，不会占用过多的产线操作空间。箱体的操作界面做了分区设计，主电源开关、急停按钮布置在箱体正面的醒目易操作位置，状态指示灯、通讯接口沿箱体侧边有序排布，既符合现场操作人员的操作习惯，也能避免日常操作时误碰接口导致的通讯中断。箱体的外壳采用钣金折弯焊接成型，表面做了耐磨防腐的喷涂处理，能够适配车间内多粉尘、少量切削液飞溅的常规工业环境，箱体的接缝处做了密封处理，能阻挡大部分粉尘进入箱体内部，保护内部的控制板卡、阀组与泵体元件。内部的元件排布做了分层设计，强电回路与弱电控制回路分开布局，减少电磁干扰对控制信号的影响，气动阀组与真空泵布置在箱体下部的独立隔层，预留了气路维护的操作空间，后期更换阀件或者维护泵体时不需要拆卸全部的电控元件，大幅降低运维的拆解工作量。从结构设计的角度来看，这款控制箱的安装孔位做了标准化设计，能够适配多数主流品牌机械臂的安装匹配要求，不需要额外做转接板加工，现场安装时可以直接定位固定，缩短产线的搭建调试周期。
