高精度BL触控测量探头三维结构

在精密机加工、三坐标测量、在机检测场景中，这类接触式触控探头是完成工件尺寸校验、定位找正的核心执行部件，不同于非接触式光学检测方案，接触式探头依靠测针与工件表面的物理触碰触发信号，在复杂曲面、深腔结构、高反光金属工件的检测场景中，抗干扰能力更强，测量数据稳定性更优，是数控加工车间、计量室里配套加工中心、坐标测量设备的常用功能部件。

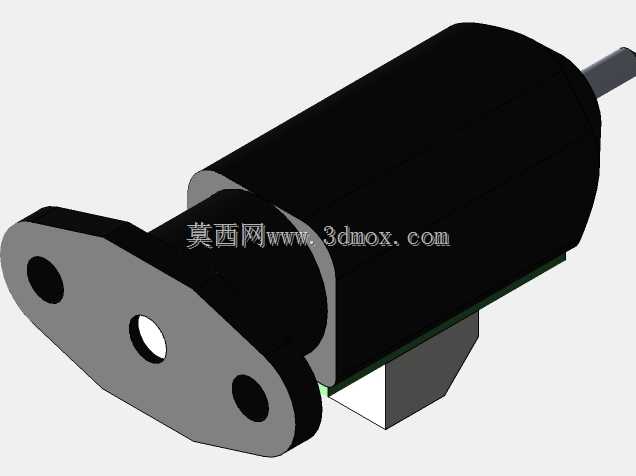

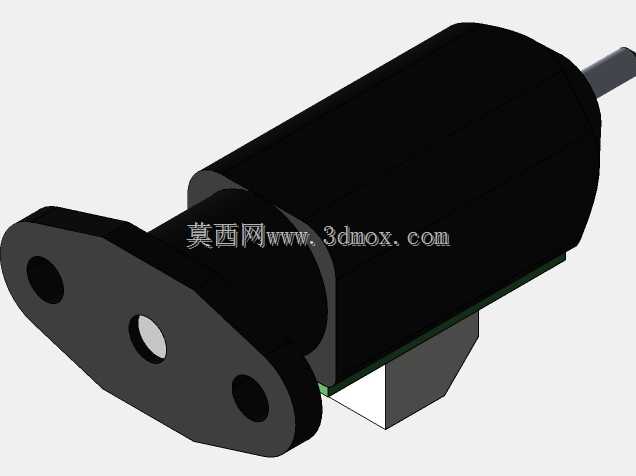

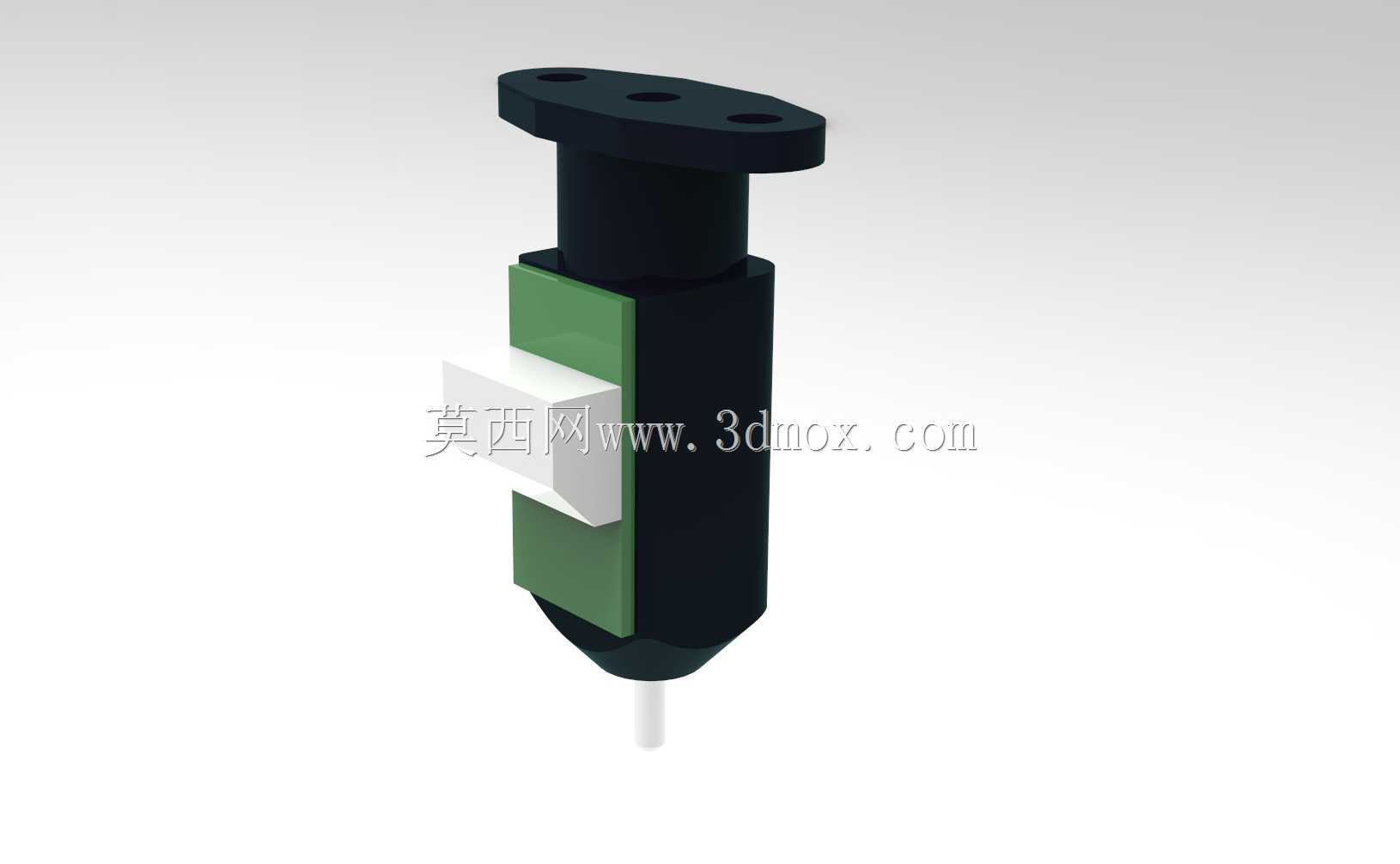

这款探头的整体结构采用柱式集成布局，顶部带法兰安装边，安装边上预留三个均匀分布的固定孔位，可直接适配标准刀柄接口或者测量设备的安装支架，安装边界清晰，不需要额外设计转接结构就能完成设备集成，法兰下方的柱身做了等径设计，可兼容常规的设备夹持孔径，安装时不需要额外扩孔或者修配夹持位。探头中段设置了信号触发的核心模组区域，外部做了防护结构包裹，可阻挡加工过程中飞溅的切削液、金属切屑进入内部触发结构，避免出现误触发或者信号卡顿的问题，测头触发方向覆盖X/Y/Z三个轴向，任意方向触碰测针都能稳定输出触发信号，不会出现检测死角。

设计过程中对整体结构做了合理简化，剔除了不影响装配与功能演示的微小工艺特征，比如内部走线槽的微小倒角、螺丝头的防滑滚花这类非核心结构，同时严格控制各配合部位的尺寸精度，安装配合面的公差、测针的伸出长度、触发模组的装配间隙都按照实际量产产品的参数做了还原，整体质量参数也匹配同规格实际产品的重量指标，不管是做设备装配仿真、检测工位的布局验证，还是做加工工艺的干涉检查，都能直接调用模型完成虚拟调试，不需要反复修正模型尺寸。

探头底部的测针采用标准连接接口，可根据不同的检测场景更换不同长度、不同测头直径的测针，适配深孔、窄槽、微小特征的检测需求，柱身的防护结构做了分段式设计，后期维护拆解时不需要完全拆开整个探头壳体，就能完成内部触发模组的清洁与测针更换，降低日常维护的拆装难度。在自动化产线的在机检测工位中，这类探头可配合机床的运动轴完成工件装夹后的自动找正，自动补偿工件装夹的位置偏差，减少人工打表找正的辅助时间，同时可在加工完成后直接在机床上完成关键尺寸的检测，不需要将工件拆下转移到计量室，大幅缩短单件加工的流转周期，在精密模具加工、航空航天结构件加工、高精度汽车零部件加工场景中，这类触控探头的应用已经非常普及。
